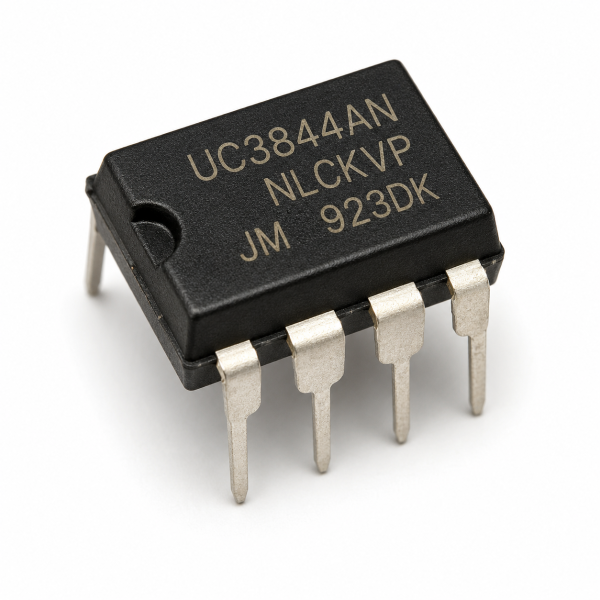

UC3844

UC3844 Current-Mode PWM Controller

The UC3844 is a classic current-mode PWM controller IC, part of the same UC384x family as the UC3843 also in this catalog, widely used in offline switching power supply designs.

UC3844 – How It Works

Like the UC3843, it directly senses and limits the switching current cycle-by-cycle for inherent short-circuit protection, but with a different maximum duty-cycle limit (50% versus close to 100% for the UC3843) — the choice between family members depends on the specific converter topology being designed.

Its 50% duty-cycle limit (versus the near-100% limit of the UC3843 also in this catalog) makes it specifically suited to half-bridge/push-pull topologies where duty cycle must never exceed 50% to prevent transformer saturation.

Key Features

• Current-mode PWM control (cycle-by-cycle)
• 50% maximum duty cycle limit
• Part of the widely second-sourced UC384x family

Typical Applications

• Switch-mode power supply design
• Half-bridge and push-pull converter control
• Classic and modern SMPS repair

Datasheet Specifications

• Control Method: Current-mode PWM
• Max Duty Cycle: 50%
• Package: 8-pin DIP

For more background, see switch-mode power supply design: reference. Browse our full range of ICs and microcontrollers.
