TDA7377

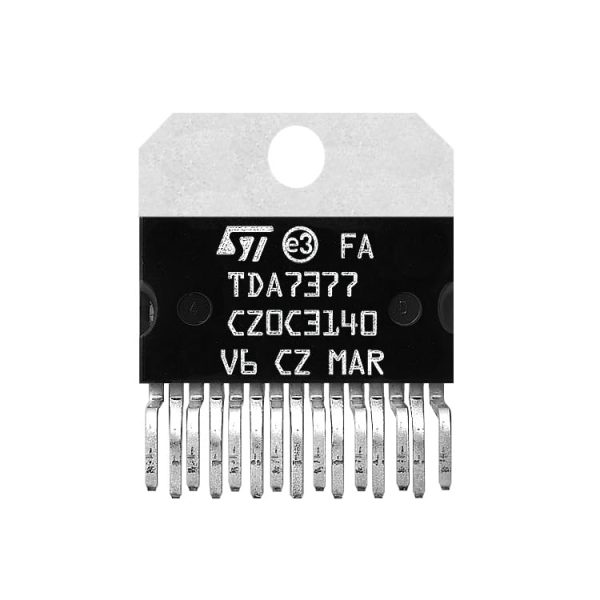

TDA7377 Dual/Quad Bridge Audio Power Amplifier (Car Audio)

The TDA7377 is a dual bridge (or quad single-ended) audio power amplifier IC for car audio, delivering high output power per channel using BTL topology across two channels.

TDA7377 – How It Works

Combining two bridge-tied-load amplifier channels in one chip, it can deliver significantly higher power per channel than single-ended designs from the same 12-14V automotive supply, with built-in thermal and short-circuit protection — a popular choice for higher-power car stereo head units.

Compared to the TDA7377 also in this catalog family, always verify the exact power rating and channel configuration a specific car stereo head unit repair calls for, since Philips/ST produced several closely-related TDA737x variants.

Key Features

• Dual bridge-tied-load (BTL) output channels
• High power per channel from automotive supply
• Built-in thermal and short-circuit protection

Typical Applications

• High-power car stereo head unit amplification
• Dual-channel bridge amplifier designs
• Car audio amplifier repair

Datasheet Specifications

• Channels: 2 (BTL configuration)
• Typical Supply: 12-14V automotive
• Package: Multiwatt-15

For more background, see bridge-tied load amplifier design: reference. Browse our full range of ICs and microcontrollers.

TDA7377 Dual/Quad Bridge Audio Power Amplifier (Car Audio)

دائرة TDA7377 مضخم قدرة صوتي جسر مزدوج (أو أحادي طرف رباعي) لصوت سيارات، بتوصل قدرة خرج عالية لكل قناة باستخدام طوبولوجيا BTL عبر قناتين.

TDA7377 – إزاي شغالة

بتجمع قناتي مضخم تحميل جسر مربوط في شريحة واحدة، تقدر توصل قدرة أعلى بشكل ملحوظ لكل قناة من تصميمات أحادية الطرف من نفس تغذية سيارات 12-14 فولت، مع حماية حرارية وقصر دائرة مدمجة — اختيار شائع لوحدات رأس استيريو سيارات أعلى قدرة.

مقارنة بعائلة TDA7377 الموجودة كمان في الكتالوج، تأكد دايمًا من تصنيف القدرة بالظبط وتهيئة القناة اللي صيانة وحدة رأس استيريو سيارات معينة محتاجاها، لأن فيليبس/ST أنتجوا كذا نسخة قريبة من TDA737x.

المواصفات الأساسية

• قناتي خرج تحميل جسر مربوط (BTL)
• قدرة عالية لكل قناة من تغذية سيارات
• حماية حرارية وقصر دائرة مدمجة

الاستخدامات

• تضخيم وحدة رأس استيريو سيارات عالي القدرة
• تصميمات مضخم جسر ثنائي القناة
• صيانة مضخم صوت سيارات

المواصفات الفنية

• القنوات: 2 (تهيئة BTL)
• التغذية النموذجية: 12-14 فولت سيارات
• التغليف: Multiwatt-15

لمزيد من التفاصيل التقنية راجع تصميم مضخم تحميل جسر مربوط على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
