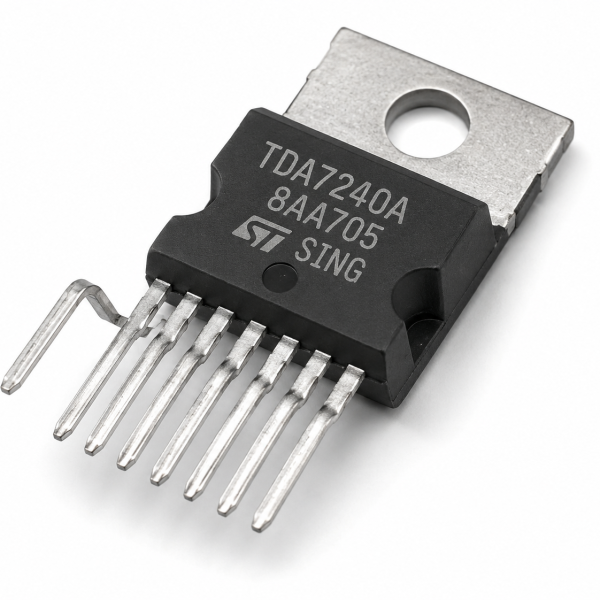

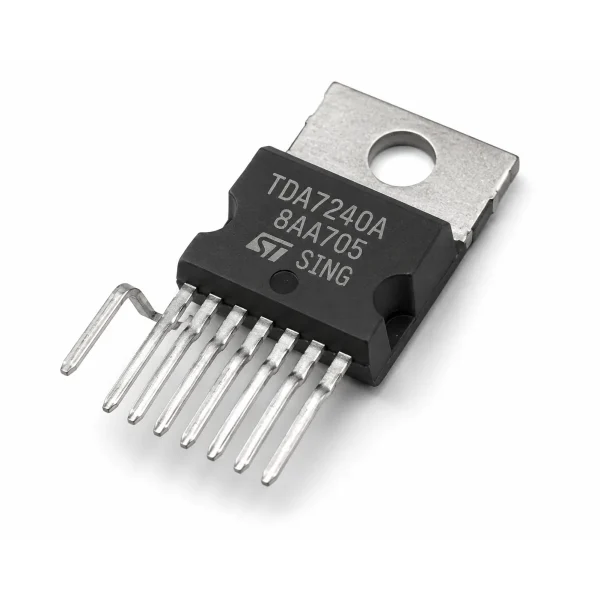

TDA7240

TDA7240 Bridge Audio Power Amplifier (Car Audio)

The TDA7240 is a bridge-configured mono audio power amplifier IC designed for car audio applications, delivering high output power from an automotive supply using the BTL topology.

TDA7240 – How It Works

Like the TDA1562 also in this catalog, its bridge-tied-load configuration drives the speaker with two amplifier outputs working in opposite phase, roughly doubling the achievable output power compared to a single-ended amplifier from the same 12-14V automotive supply voltage.

Its mono BTL design makes it well suited specifically for subwoofer or single-channel high-power car audio applications, complementing multi-channel parts like the TDA8275HQ also in this catalog.

Key Features

• Bridge-tied load (BTL) mono output
• High output power from automotive supply voltage
• Car audio-optimized design

Typical Applications

• Car audio subwoofer/mono amplifier stages
• Bridge-mode automotive amplifier designs
• Car stereo amplifier repair

Datasheet Specifications

• Configuration: Bridge-tied load (BTL), mono
• Typical Supply: 12-14V automotive
• Function: High-power car audio amplifier

For more background, see bridge-tied load amplifier design: reference. Browse our full range of ICs and microcontrollers.

TDA7240 Bridge Audio Power Amplifier (Car Audio)

دائرة TDA7240 مضخم قدرة صوتي مونو بتهيئة جسر مصممة لتطبيقات صوت سيارات، بتوصل قدرة خرج عالية من تغذية سيارات باستخدام طوبولوجيا BTL.

TDA7240 – إزاي شغالة

زي TDA1562 الموجودة كمان في الكتالوج، تهيئة تحميل الجسر المربوط بتاعتها بتشغل السماعة بخرجي مضخم شغالين بطور معاكس، وده بيضاعف تقريبًا قدرة الخرج القابلة للتحقيق مقارنة بمضخم أحادي الطرف من نفس جهد تغذية سيارات 12-14 فولت.

تصميمها مونو BTL بيخليها مناسبة بالتحديد لتطبيقات سب ووفر أو قناة واحدة عالية القدرة لصوت سيارات، بتكمل قطع متعددة القنوات زي TDA8275HQ الموجودة كمان في الكتالوج.

المواصفات الأساسية

• خرج مونو تحميل جسر مربوط (BTL)
• قدرة خرج عالية من جهد تغذية سيارات
• تصميم محسّن لصوت سيارات

الاستخدامات

• مراحل مضخم مونو/سب ووفر صوت سيارات
• تصميمات مضخم سيارات وضع جسر
• صيانة مضخم استيريو سيارات

المواصفات الفنية

• التهيئة: تحميل جسر مربوط (BTL)، مونو
• التغذية النموذجية: 12-14 فولت سيارات
• الوظيفة: مضخم صوت سيارات عالي القدرة

لمزيد من التفاصيل التقنية راجع تصميم مضخم تحميل جسر مربوط على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
