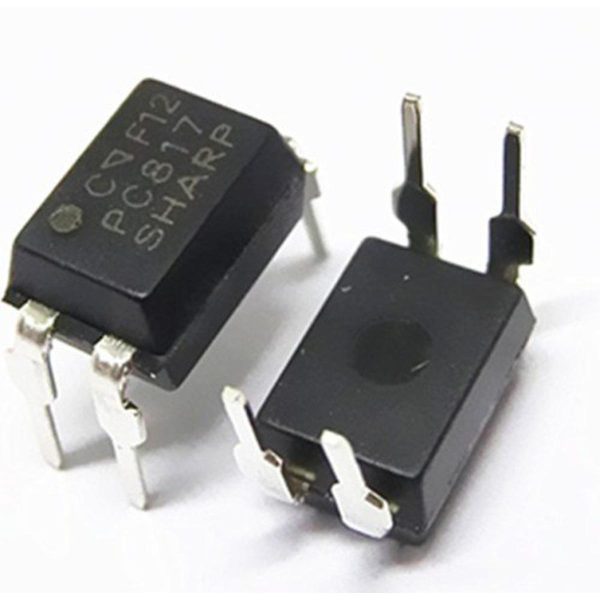

PC817 Photocoupler 80V 50mA IC DIP-4

PC817 Photocoupler 80V 50mA (DIP-4)

The PC817 is one of the most widely-used optocoupler ICs — an LED and phototransistor combined in one DIP-4 package to transfer a signal across an electrically isolated barrier using light.

PC817 – How It Works

Current through the internal LED generates light that the phototransistor detects and converts back into an output current, letting a signal pass between two circuits — commonly one at mains/high voltage and one at low-voltage logic level — with no direct electrical connection, protecting sensitive logic circuits from voltage spikes and providing safety isolation.

It’s the go-to general-purpose optocoupler in countless power supply and safety-isolation designs, playing the same fundamental role as the MB10414 also in this catalog but in an even more commonly stocked, widely second-sourced part number.

Key Features

• LED + phototransistor optical isolation
• 80V isolation voltage rating
• 50mA current transfer capability, DIP-4 package

Typical Applications

• Mains-to-logic signal isolation
• Power supply feedback isolation
• General-purpose electrical isolation circuits

Datasheet Specifications

• Isolation Voltage: 80V
• Current Transfer: 50mA
• Package: DIP-4

For more background, see optocoupler (opto-isolator) technology: reference. Browse our full range of ICs and microcontrollers.

PC817 Photocoupler 80V 50mA (DIP-4)

دائرة PC817 واحدة من أشهر شرائح الأوبتوكوبلر استخدامًا — LED وفوتوترانزستور مجمعين في تغليفة واحدة DIP-4 عشان ينقلوا إشارة عبر حاجز معزول كهربيًا باستخدام الضوء.

PC817 – إزاي شغالة

تيار عبر الـLED الداخلي بيولد ضوء الفوتوترانزستور بيكتشفه ويحوله تاني لتيار خرج، وده بيسمح لإشارة تعدي بين دائرتين — عادة واحدة على جهد مواسير عالي وواحدة على مستوى منطق منخفض الجهد — من غير توصيلة كهربية مباشرة، وده بيحمي دوائر منطق حساسة من ارتفاعات جهد وبيوفر عزل أمان.

هي الأوبتوكوبلر للأغراض العامة المفضل في تصميمات مزود طاقة وعزل أمان لا تعد ولا تحصى، بتلعب نفس الدور الأساسي زي MB10414 الموجودة كمان في الكتالوج لكن برقم قطعة أكتر توفرًا ومصدر ثانٍ على نطاق أوسع.

المواصفات الأساسية

• عزل بصري LED + فوتوترانزستور
• تصنيف جهد عزل 80 فولت
• قدرة نقل تيار 50 ملي أمبير، تغليفة DIP-4

الاستخدامات

• عزل إشارة مواسير-لمنطق
• عزل تغذية راجعة مزود طاقة
• دوائر عزل كهربي للأغراض العامة

المواصفات الفنية

• جهد العزل: 80 فولت
• نقل التيار: 50 ملي أمبير
• التغليف: DIP-4

لمزيد من التفاصيل التقنية راجع الأوبتوكوبلر (العازل الضوئي) على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
