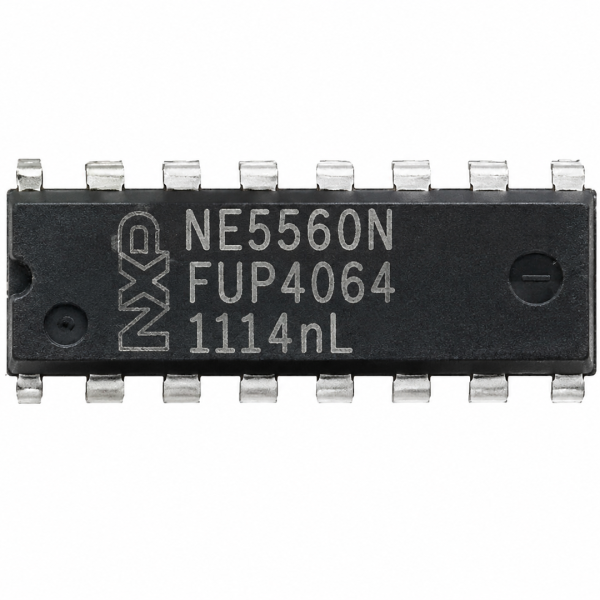

NE5560

NE560-Series Monolithic Phase-Locked Loop (Signetics)

The NE5560 (Signetics) is part of the classic NE/SE 560-series monolithic phase-locked loop (PLL) family, a fundamental building block for frequency demodulation, tone decoding, and synchronization circuits.

NE5560 – How It Works

Like other members of the 560-family PLL parts, it locks an internal voltage-controlled oscillator to an input signal’s frequency, with the different family members (560, 561, 562, 564, 565, 567) differing mainly in their operating frequency range and power supply requirements — a general-purpose analog PLL building block widely used before dedicated digital PLL chips became common.

It represents an early generation of general-purpose analog PLL technology that later evolved into more specialized parts like the AN7420 and BA1330 FM stereo demodulators also in this catalog.

Key Features

• Monolithic phase-locked loop (PLL)
• Internal voltage-controlled oscillator
• Classic 560-series analog PLL family

Typical Applications

• FM demodulation and frequency tracking circuits
• Tone decoding and signaling applications
• Frequency synthesis and synchronization

Datasheet Specifications

• Function: Monolithic PLL
• Family: Signetics 560-series
• Package: DIP
