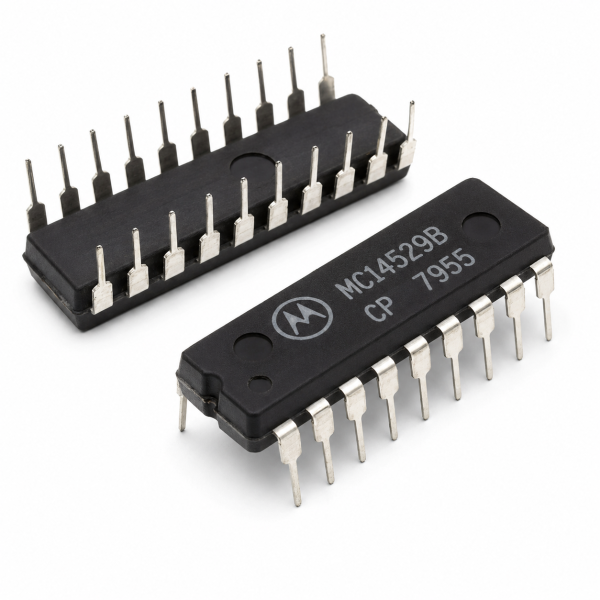

MC14529B Dual 4-Channel / Single 8-Channel Analog Data Selector

The MC14529B (Motorola) is a dual 4-channel or single 8-channel analog data selector IC (configuration depends on input coding), suitable for both digital and analog switching applications.

MC14529B – How It Works

Depending on its input coding configuration, it functions either as two independent 4-channel selectors or one combined 8-channel selector, with bidirectional data paths and three-state outputs — it can also be used as a binary-to-1-of-4 or binary-to-1-of-8 decoder, making it a versatile multi-function building block.

Its ability to handle both analog and digital signals, unlike the purely digital MC14526 also in this catalog, makes it a flexible choice when a single design needs to route both signal types through similar circuitry.

Key Features

• Configurable dual 4-channel or single 8-channel selection
• Bidirectional data paths, 3-state outputs
• Doubles as binary-to-1-of-N decoder

Typical Applications

• Analog and digital signal routing circuits
• Address decoding applications
• Flexible multi-channel data selection systems

Datasheet Specifications

• Configuration: Dual 4-ch or single 8-ch (input-coded)
• Supply Voltage: 3V – 18V
• Output: 3-state, bidirectional
