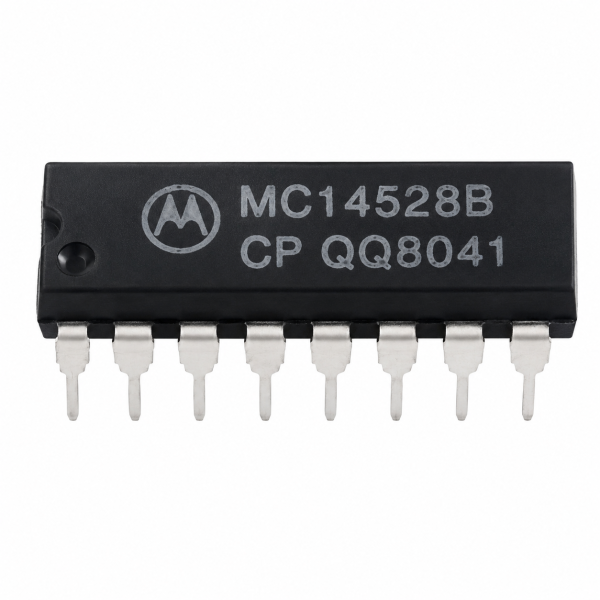

MC14528B Dual Monostable Multivibrator (CMOS, Motorola)

The MC14528B (Motorola) is a dual, retriggerable, resettable monostable multivibrator IC in the CMOS 4000-series family, generating a precisely-timed output pulse from either edge of an input trigger.

MC14528B – How It Works

Each of its two independent sections generates an output pulse whose width is set by external timing components (a resistor and capacitor), can be triggered from either the leading or trailing edge of an input pulse, and can be retriggered or reset mid-pulse — Motorola specifically recommends it for pulse widths under 10µs, pointing to the pin-compatible MC14538 for longer pulse widths.

When a design needs pulse widths longer than 10µs, the pin-for-pin-compatible MC14538 is the recommended substitute rather than pushing this MC14528B beyond its intended operating range.

Key Features

• 2 independent retriggerable monostable sections
• Triggerable from leading or trailing edge
• Separate reset available per section

Typical Applications

• Pulse generation and timing circuits
• Debounce and delay generation applications
• Timing control in digital logic systems

Datasheet Specifications

• Sections: 2 independent monostable
• Supply Voltage: 3V – 18V
• Recommended Pulse Width: <10µs
