MC1330A1

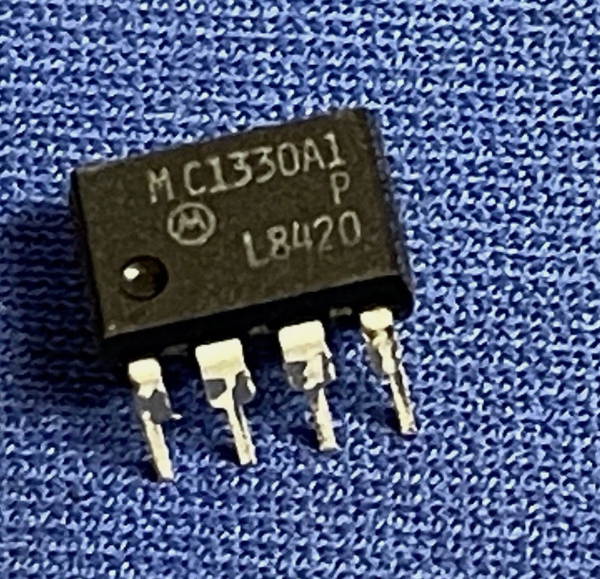

MC1330A1 Low-Level Video Detector IC (Motorola)

The MC1330A1 (Motorola) is a low-level video detector IC, an improved version of the MC1330 featuring very linear video characteristics and wide bandwidth for color TV video demodulation.

MC1330A1 – How It Works

It provides a fully-balanced video detector with excellent differential phase and gain, high rejection of IF carrier feedthrough, and a high 8Vp-p video output — a temperature-compensated design achieving 33dB typical conversion gain for demodulating the video carrier signal recovered from a TV’s IF stage.

It performs a video-detection role positioned after the TV IF amplifier stage (like the M51354AP also in this catalog) but before the chroma/luma processing chips, recovering the raw composite video signal for further downstream processing.

Key Features

• Fully-balanced, temperature-compensated video detector
• 33dB typical conversion gain
• High 8Vp-p video output

Typical Applications

• Color TV video IF demodulation stages
• Video signal detection circuits
• Vintage TV video processing repair

Datasheet Specifications

• Function: Video detector/demodulator
• Conversion Gain: 33dB (typ.)
• Manufacturer: Motorola

For more background, see intermediate frequency (IF) stages: reference. Browse our full range of ICs and microcontrollers.

MC1330A1 Low-Level Video Detector IC (Motorola)

دائرة MC1330A1 (موتورولا) شريحة كاشف فيديو مستوى منخفض، نسخة محسّنة من MC1330 بخصائص فيديو خطية جدًا وباند وتد واسع لفك تشفير فيديو تليفزيون ألوان.

MC1330A1 – إزاي شغالة

بتوفر كاشف فيديو متوازن بالكامل بطور وكسب تفاضلي ممتاز، ورفض عالي لتسرب حامل IF، وخرج فيديو عالي 8 فولت peak-to-peak — تصميم معوض حراريًا بيحقق كسب تحويل نموذجي 33 ديسيبل لفك تشفير إشارة حامل الفيديو المسترجعة من مرحلة IF تليفزيون.

بتؤدي دور كشف فيديو متمركز بعد مرحلة مضخم IF تليفزيون (زي M51354AP الموجودة كمان في الكتالوج) لكن قبل شرائح معالجة كروما/لوما، بتسترجع إشارة الفيديو المركبة الخام لمعالجة لاحقة أكتر.

المواصفات الأساسية

• كاشف فيديو متوازن بالكامل ومعوض حراريًا
• كسب تحويل نموذجي 33 ديسيبل
• خرج فيديو عالي 8 فولت peak-to-peak

الاستخدامات

• مراحل فك تشفير IF فيديو تليفزيون ألوان
• دوائر كشف إشارة فيديو
• صيانة معالجة فيديو تليفزيون قديم

المواصفات الفنية

• الوظيفة: كاشف/فك تشفير فيديو
• كسب التحويل: 33 ديسيبل (نموذجي)
• الشركة المصنعة: موتورولا

لمزيد من التفاصيل التقنية راجع التردد الوسيط على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
