M54583

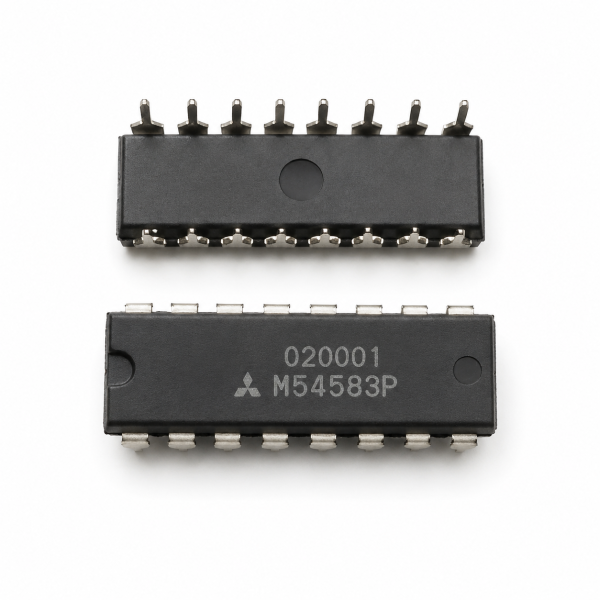

M54583 8-Unit 400mA Darlington Transistor Array (Mitsubishi)

The M54583 (Mitsubishi) is an 8-unit 400mA Darlington transistor array IC, similar in role to the TD62083AP and DS2003TN also in this catalog, driving higher-current loads from low-current logic signals.

M54583 – How It Works

Each of its eight Darlington channels accepts a small active-low logic input (through a 7kΩ series resistor and input diode) and drives up to 400mA at breakdown voltages above 50V, with built-in input clamping diodes — designed specifically for interfacing microcomputers to relays, printers, and other high-voltage/high-current drive systems.

It fills essentially the same role as the TD62083AP and DS2003TN also in this catalog — always confirm the exact channel count and current rating a specific repair needs before substituting between these similar Darlington array parts.

Key Features

• 8-channel, 400mA Darlington driver array
• Active-low inputs with clamping diodes
• High breakdown voltage (>50V)

Typical Applications

• Microcomputer-to-relay/printer interfacing
• High-voltage, high-current drive systems
• MOS-bipolar logic IC interfacing

Datasheet Specifications

• Channels: 8 Darlington drivers
• Max Output Current: 400mA per channel
• Manufacturer: Mitsubishi

For more background, see the Darlington transistor pair: reference. Browse our full range of ICs and microcontrollers.

M54583 8-Unit 400mA Darlington Transistor Array (Mitsubishi)

دائرة M54583 (ميتسوبيشي) مصفوفة ترانزستور دارلنجتون بـ8 وحدات 400 ملي أمبير، شبيهة في الدور بـTD62083AP وDS2003TN الموجودين كمان في الكتالوج، بتشغل أحمال أعلى تيار من إشارات منطق منخفضة التيار.

M54583 – إزاي شغالة

كل واحدة من قنواتها الثمانية دارلنجتون بتاخد دخل منطق نشط-منخفض صغير (عبر مقاومة توالي 7 كيلو أوم ودايود دخل) وبتشغل لغاية 400 ملي أمبير عند جهود انهيار فوق 50 فولت، ومعاها دايودات كبح دخل مدمجة — مصممة بالتحديد لتوصيل ميكروكمبيوترات بريلاي وطابعات وأنظمة تشغيل عالية الجهد/التيار تانية.

بتملأ نفس الدور أساسًا زي TD62083AP وDS2003TN الموجودين كمان في الكتالوج — تأكد دايمًا من عدد القنوات وتصنيف التيار بالظبط اللي صيانة معينة محتاجاهم قبل الاستبدال بين قطع مصفوفة دارلنجتون المتشابهة دي.

المواصفات الأساسية

• مصفوفة درايفر دارلنجتون بـ8 قنوات 400 ملي أمبير
• مداخل نشطة-منخفضة بدايودات كبح
• جهد انهيار عالي (أكتر من 50 فولت)

الاستخدامات

• توصيل ميكروكمبيوتر-لريلاي/طابعة
• أنظمة تشغيل عالية الجهد والتيار
• توصيل شريحة منطق MOS-ثنائي القطبية

المواصفات الفنية

• القنوات: 8 درايفر دارلنجتون
• أقصى تيار خرج: 400 ملي أمبير لكل قناة
• الشركة المصنعة: ميتسوبيشي

لمزيد من التفاصيل التقنية راجع زوج ترانزستور دارلنجتون على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
