L298 Motor Driver Module

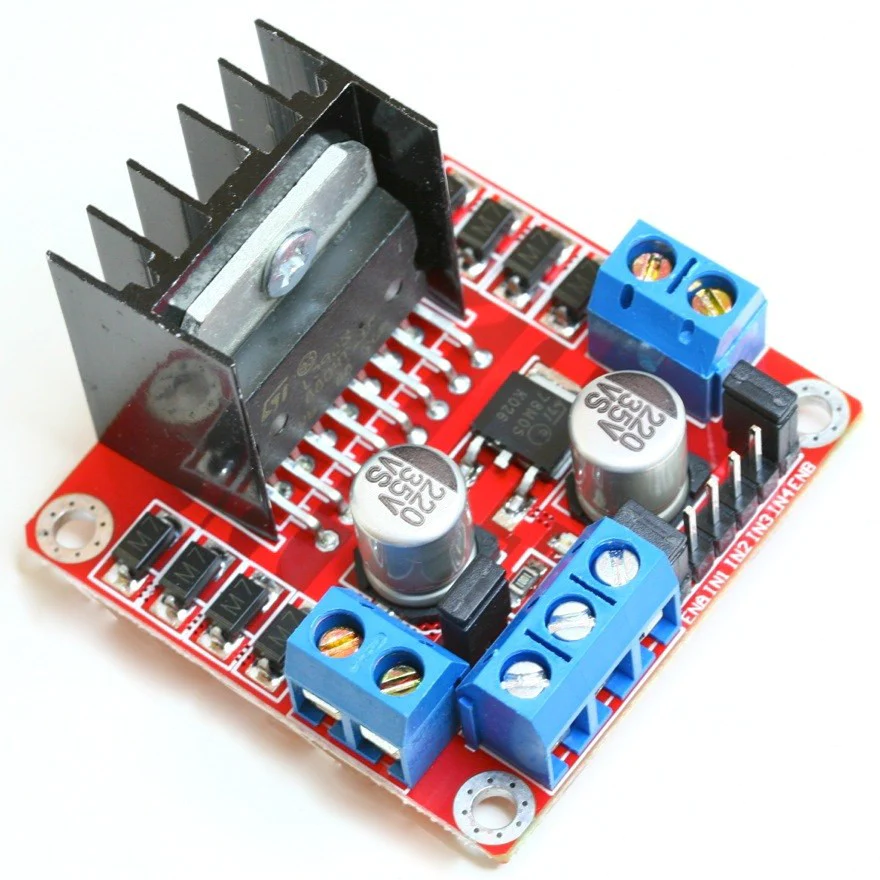

L298N Motor Driver Module

The L298N Motor Driver Module is a dual full-bridge motor driver board built around the L298 chip, letting a microcontroller control the speed and direction of two DC motors, or a single 4-wire stepper motor, from low-power logic signals.

L298N Driver – How It Works

The board contains two full H-bridge circuits, each capable of switching a connected motor’s current in either direction, which is what lets a microcontroller reverse a motor’s spin direction with a simple logic signal rather than physically swapping wires. Onboard screw terminals accept a separate motor supply voltage up to 46V, isolated from the 5V logic side by the driver chip itself, so the motors can run at a higher voltage than the microcontroller’s own logic level without any risk of damaging the control electronics. Each channel handles up to 2A continuous current and supports PWM speed control on its enable pins, so besides simple forward/reverse/stop control, a microcontroller can vary the PWM duty cycle to smoothly adjust motor speed as well, all from the same board and the same set of digital control pins.

Key Features

• Drives 2 DC motors or 1 stepper motor
• Max current: 2A per channel
• Motor supply: up to 46V (separate from logic)
• PWM speed control + direction control

Typical Applications

• Robot car dual-motor drive
• Bipolar stepper motor control
• General DC motor speed/direction control projects

Specifications

• Driver IC: L298
• Max current: 2A per channel
• Motor voltage: up to 46V

Specifications are sourced from the L298N motor driver module datasheet. Because the L298 chip itself drops a few volts internally, expect the actual voltage delivered to the motor to be somewhat lower than the supply voltage, which matters when precisely matching a motor’s rated voltage.

Looking for more motor parts? Browse our full range of motors and drivers.

موديول درايفر موتور L298N

موديول درايفر موتور L298N بورد درايفر موتور جسر كامل مزدوج مبني حول شريحة L298، بيخلي متحكم دقيق يتحكم في سرعة واتجاه موتورين DC، أو موتور ستيبر واحد بـ4 أسلاك، من إشارات منطق منخفضة القدرة.

درايفر L298N – إزاي شغال

البورد بيحتوي على دائرتين H-bridge كاملتين، كل واحدة قادرة على تبديل تيار موتور موصل في أي اتجاه، وده اللي بيخلي متحكم دقيق يعكس اتجاه دوران موتور بإشارة منطق بسيطة بدل تبديل الأسلاك فعليًا. طرفيات برغي مدمجة بتقبل جهد تغذية موتور منفصل حتى 46 فولت، معزول عن جانب المنطق 5 فولت بواسطة شريحة الدرايفر نفسها، فالموتورات تقدر تشتغل بجهد أعلى من مستوى منطق المتحكم الدقيق نفسه من غير أي خطر تلف إلكترونيات التحكم. كل قناة بتتحمل حتى 2 أمبير تيار مستمر وبتدعم تحكم سرعة PWM على أطراف التفعيل بتاعتها، فبجانب تحكم أمام/خلف/توقف بسيط، متحكم دقيق يقدر يغير دورة عمل PWM عشان يضبط سرعة الموتور بسلاسة كمان، كل ده من نفس البورد ونفس مجموعة أطراف التحكم الرقمي.

المواصفات الأساسية

• بيشغل موتورين DC أو موتور ستيبر واحد
• أقصى تيار: 2 أمبير لكل قناة
• تغذية الموتور: حتى 46 فولت (منفصلة عن المنطق)
• تحكم سرعة PWM + تحكم اتجاه

الاستخدامات

• دفع موتور مزدوج لعربية روبوت
• تحكم موتور ستيبر ثنائي القطبية
• مشاريع تحكم سرعة/اتجاه موتور DC عامة

المواصفات الفنية

• شريحة الدرايفر: L298
• أقصى تيار: 2 أمبير لكل قناة
• جهد الموتور: حتى 46 فولت

المواصفات مأخوذة من توثيق موديول درايفر موتور L298N. وبما إن شريحة L298 نفسها بتسقط بضع فولتات داخليًا، توقع إن الجهد الفعلي الموصل للموتور يكون أقل شوية من جهد التغذية، وده مهم عند مطابقة جهد الموتور المقنن بدقة.
