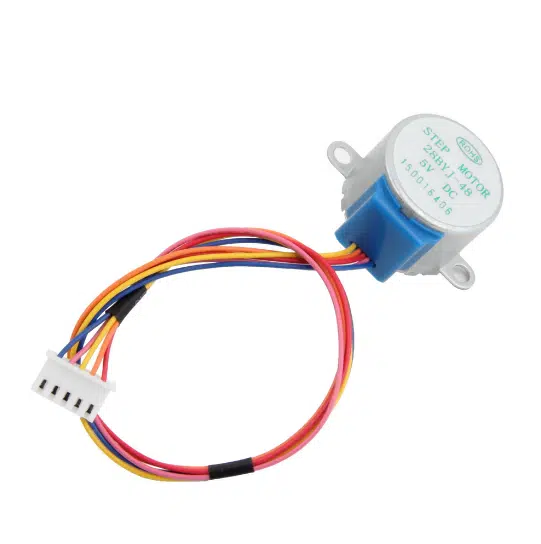

5V Small 4-Phase Stepper Motor 28BYJ-48

5V Small 4-Phase Stepper Motor (28BYJ-48)

The 28BYJ-48 Stepper Motor is a small, geared 5V unipolar stepper motor that moves in precise, repeatable increments rather than spinning freely, making it the standard choice for beginner-friendly precision positioning projects.

28BYJ-48 – How It Works

The motor has four coils energized in sequence to pull its rotor forward one small step at a time, with a base step angle of 5.625° per step that an internal 63.68:1 gear reduction turns into an extremely fine roughly 4096 steps per full output-shaft revolution in half-step mode, trading top speed for very precise, repeatable positioning. Each coil draws up to 160mA when active, well within what the companion ULN2003 driver board’s Darlington transistor array can switch, and that driver board is what actually receives simple digital signals from a microcontroller and energizes the coils in the correct sequence, since the motor itself cannot be driven directly from a microcontroller’s low-current GPIO pins. Running in half-step mode (alternating single- and dual-coil energization) roughly doubles the step resolution and produces noticeably smoother motion compared to full-step mode, at the cost of needing more step commands to complete the same rotation.

Key Features

• Unipolar 4-phase stepper, 5V operation
• Step angle: 5.625°, ~4096 steps/revolution (half-step, geared)
• Current draw: up to 160mA per coil
• Requires a ULN2003 (or similar) driver board

Typical Applications

• Precision positioning projects (camera sliders, small CNC)
• Robotics education and Arduino stepper tutorials
• Automated valves, dials and small indexing mechanisms

Specifications

• Voltage: 5V DC
• Steps/revolution: ~4096 (half-step, geared)
• Current: up to 160mA per coil

Specifications are sourced from the 28BYJ-48 stepper motor and ULN2003 driver datasheet. Because this stepper’s internal gearing trades speed for torque and precision, it’s best suited to slow, precise positioning tasks rather than applications needing fast rotation.

Looking for more motor parts? Browse our full range of motors and drivers.

موتور ستيبر 4 طور صغير 5 فولت (28BYJ-48)

موتور ستيبر 28BYJ-48 موتور ستيبر أحادي القطبية صغير مسنن يعمل بـ5 فولت بيتحرك في زيادات دقيقة قابلة للتكرار بدل ما يدور بحرية، وده بيخليه الاختيار القياسي لمشاريع تموضع دقيق سهلة للمبتدئين.

28BYJ-48 – إزاي شغال

الموتور عنده أربع ملفات بتتنشط بالتتابع عشان تسحب الدوار للأمام خطوة صغيرة في المرة، بزاوية خطوة أساسية 5.625 درجة لكل خطوة تخفيض تروس داخلي 63.68:1 بيحولها لدقة استثنائية حوالي 4096 خطوة لكل دورة كاملة لعمود الخرج في وضع نصف الخطوة، بيضحي بالسرعة القصوى مقابل تموضع دقيق جدًا وقابل للتكرار. كل ملف بيسحب حتى 160 مللي أمبير وقت التنشيط، وده ضمن قدرة مصفوفة ترانزستور دارلينجتون بتاعة بورد درايفر ULN2003 المرافق على التبديل، وبورد الدرايفر ده هو اللي فعليًا بيستقبل إشارات رقمية بسيطة من متحكم دقيق وبينشط الملفات بالتتابع الصحيح، لأن الموتور نفسه معنديش يتشغل مباشرة من أطراف GPIO منخفضة التيار لمتحكم دقيق. التشغيل في وضع نصف الخطوة (تنشيط متبادل لملف واحد واثنين) بيضاعف تقريبًا دقة الخطوة وبينتج حركة أنعم بشكل ملحوظ مقارنة بوضع الخطوة الكاملة، مقابل الحاجة لأوامر خطوة أكتر لإكمال نفس الدوران.

المواصفات الأساسية

• ستيبر أحادي القطبية 4 طور، تشغيل 5 فولت
• زاوية الخطوة: 5.625 درجة، ~4096 خطوة/دورة (نصف خطوة، مسنن)
• سحب التيار: حتى 160 مللي أمبير لكل ملف
• محتاج بورد درايفر ULN2003 (أو مشابه)

الاستخدامات

• مشاريع تموضع دقيق (منزلقات كاميرا، CNC صغير)
• تعليم روبوتات وشروحات ستيبر أردوينو
• صمامات وعدادات آلية وآليات فهرسة صغيرة

المواصفات الفنية

• الجهد: 5 فولت DC
• خطوات/دورة: ~4096 (نصف خطوة، مسنن)
• التيار: حتى 160 مللي أمبير لكل ملف

المواصفات مأخوذة من توثيق موتور ستيبر 28BYJ-48 ودرايفر ULN2003. وبما إن التروس الداخلية للستيبر ده بتضحي بالسرعة مقابل العزم والدقة، هو الأنسب لمهام تموضع بطيئة ودقيقة مش تطبيقات محتاجة دوران سريع.

محتاج قطع موتور تانية؟ تصفح باقي الموتورات والدرايفرات عندنا.
