BA6259N motor driver

BA6259N Motor Driver IC — Dual Reversible DC Motor Driver

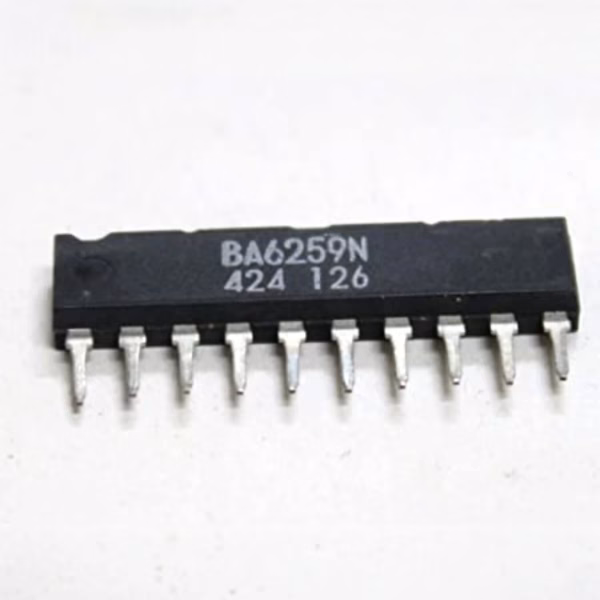

The BA6259N motor driver IC is a ROHM SIP-10 package chip that packs two independent reversible DC motor driver circuits on a single die, with a built-in thermal shutdown circuit for protection under sustained load.

How It Works

Each of the two driver channels in the BA6259N takes logic-level inputs and switches its output H-bridge stage between forward, reverse, and stop states, allowing two small DC motors (or one motor with independent brake control) to be driven from a single chip. The thermal shutdown circuit continuously monitors die temperature and disables the outputs if the chip overheats, protecting both the IC and the driven circuit from damage during a stall or short-circuit condition.

Key Features

• Two independent reversible DC motor driver channels
• Forward / reverse / stop control via logic inputs
• Built-in thermal shutdown protection
• Compact SIP-10 pin package

Typical Applications

• Dual small DC motor control (cassette decks, CD mechanisms)
• Camera and consumer-electronics motorized mechanisms
• General-purpose reversible motor control boards

Specifications

• Manufacturer: ROHM
• Channels: 2 (reversible)
• Package: SIP-10
• Protection: thermal shutdown

Reference: Motor driver ICs (Wikipedia) — browse more ICs & microcontrollers at Electrolik.

شريحة BA6259N motor driver IC — دراير موتور DC قابل للعكس بقناتين

شريحة BA6259N motor driver IC باكدج SIP-10 من ROHM، فيها دائرتين مستقلتين لدراير موتور DC قابل للعكس على نفس الشريحة، مع دائرة حماية حرارية (thermal shutdown) مدمجة.

إزاي شغالة

كل قناة من القناتين في BA6259N بتاخد إشارات لوجيك وتبدّل مرحلة الـH-bridge بتاعتها بين forward وreverse وstop، وده بيخلي الشريحة تشغّل موتورين DC صغيرين مستقلين (أو موتور واحد بفرملة مستقلة). دائرة الحماية الحرارية بتراقب حرارة الشريحة باستمرار وتقفل الخرج لو سخنت أكتر من اللازم، عشان تحمي الشريحة والدائرة من التلف وقت التوقف المفاجئ أو الشورت.

المواصفات الأساسية

• قناتين مستقلتين لدراير موتور DC قابل للعكس
• تحكم forward / reverse / stop بإشارات لوجيك
• حماية حرارية مدمجة
• باكدج SIP-10 صغير

الاستخدامات

• تحكم موتورين DC صغيرين (كاسيت ديك، ميكانيزم CD)
• ميكانيزم الكاميرات والأجهزة الاستهلاكية
• بوردات تحكم عامة في موتورات قابلة للعكس

المواصفات الفنية

• الشركة المصنّعة: ROHM
• عدد القنوات: 2 (قابلة للعكس)
• الباكدج: SIP-10
• الحماية: حرارية

مصدر: درايفرات الموتور (ويكيبيديا) — تصفح المزيد من الشرائح والمتحكمات في إلكتروليك.
