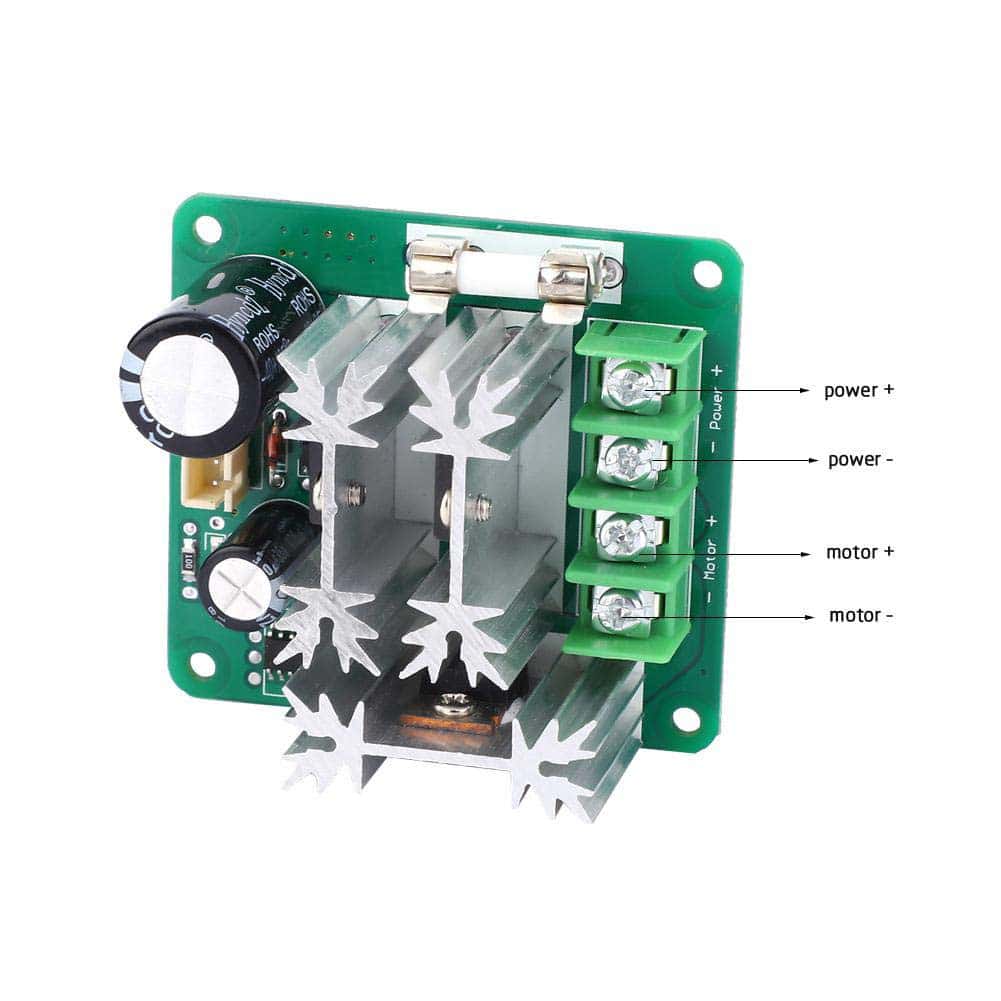

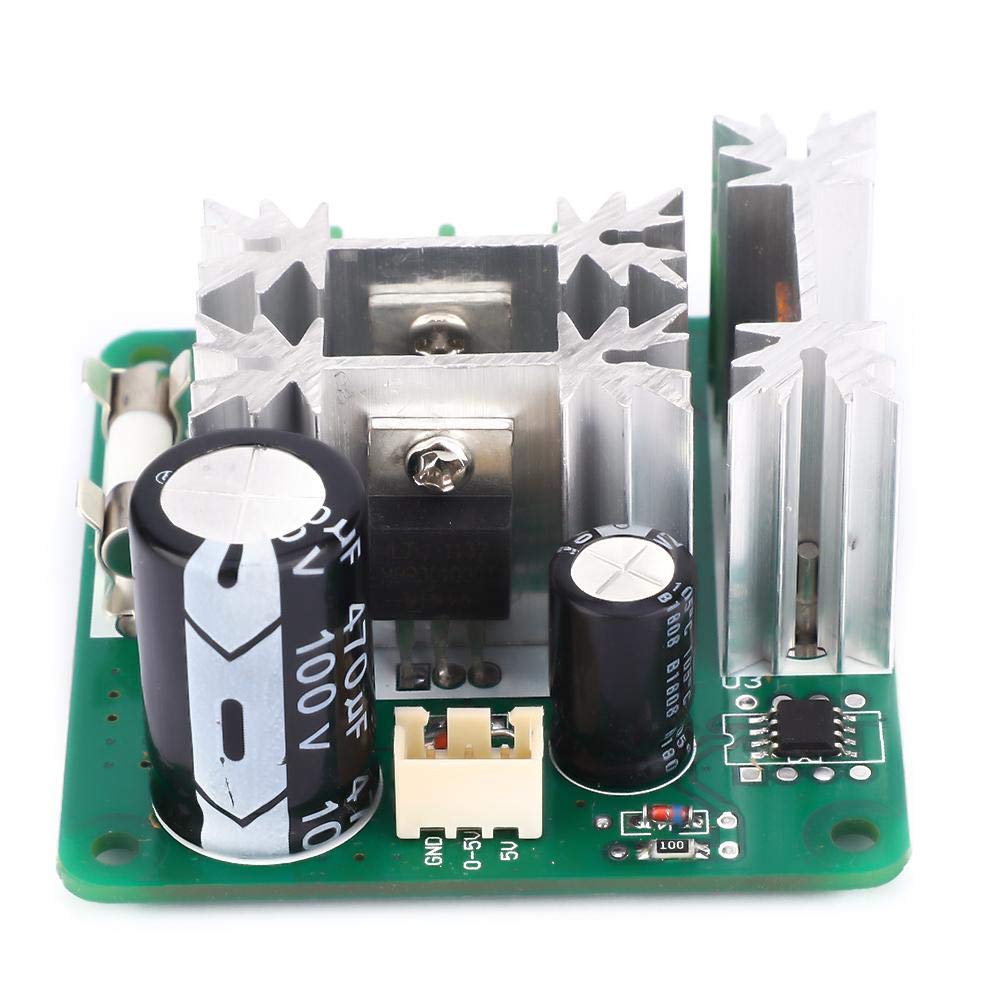

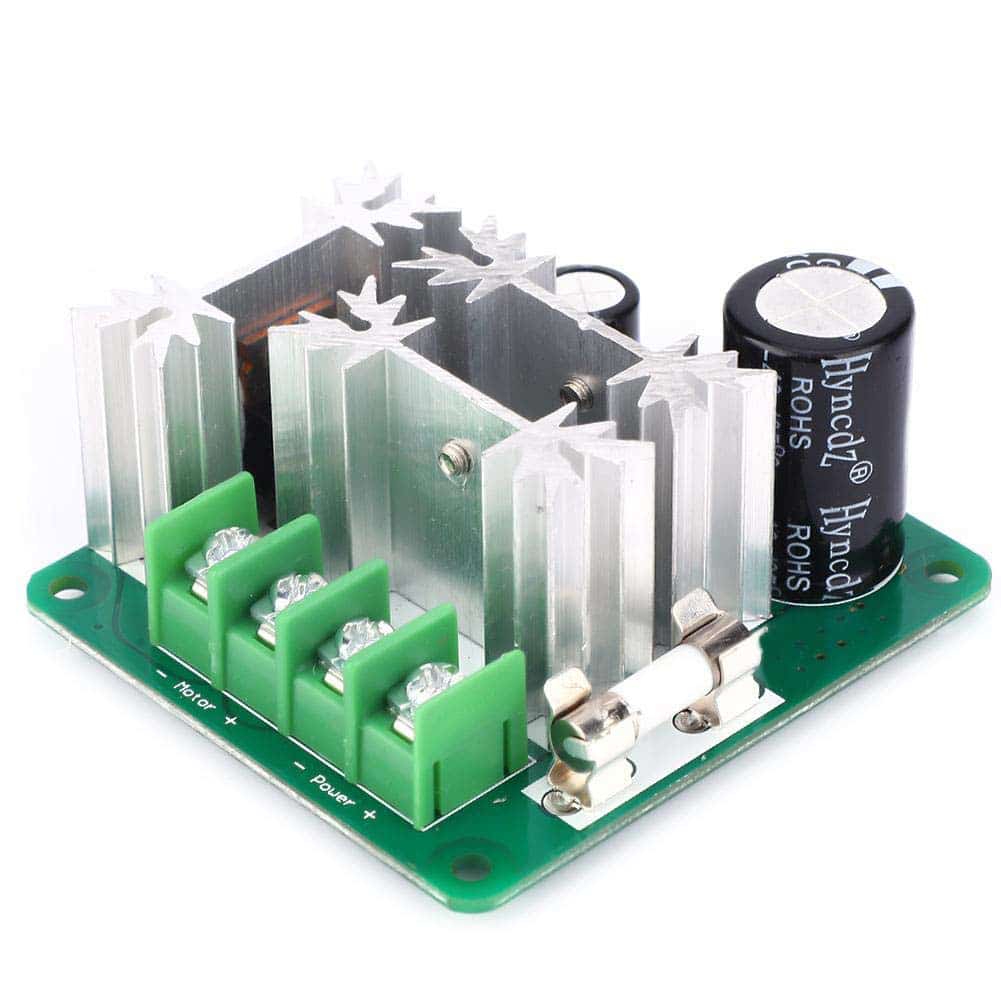

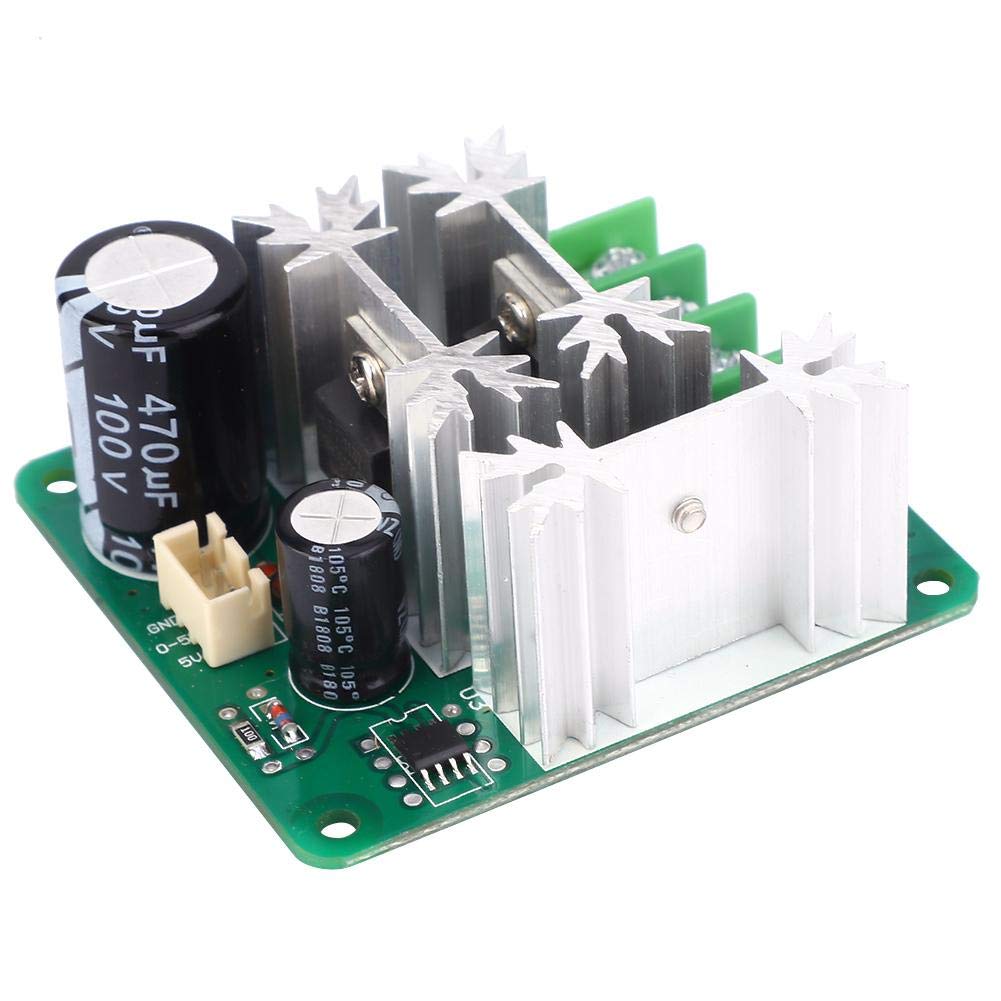

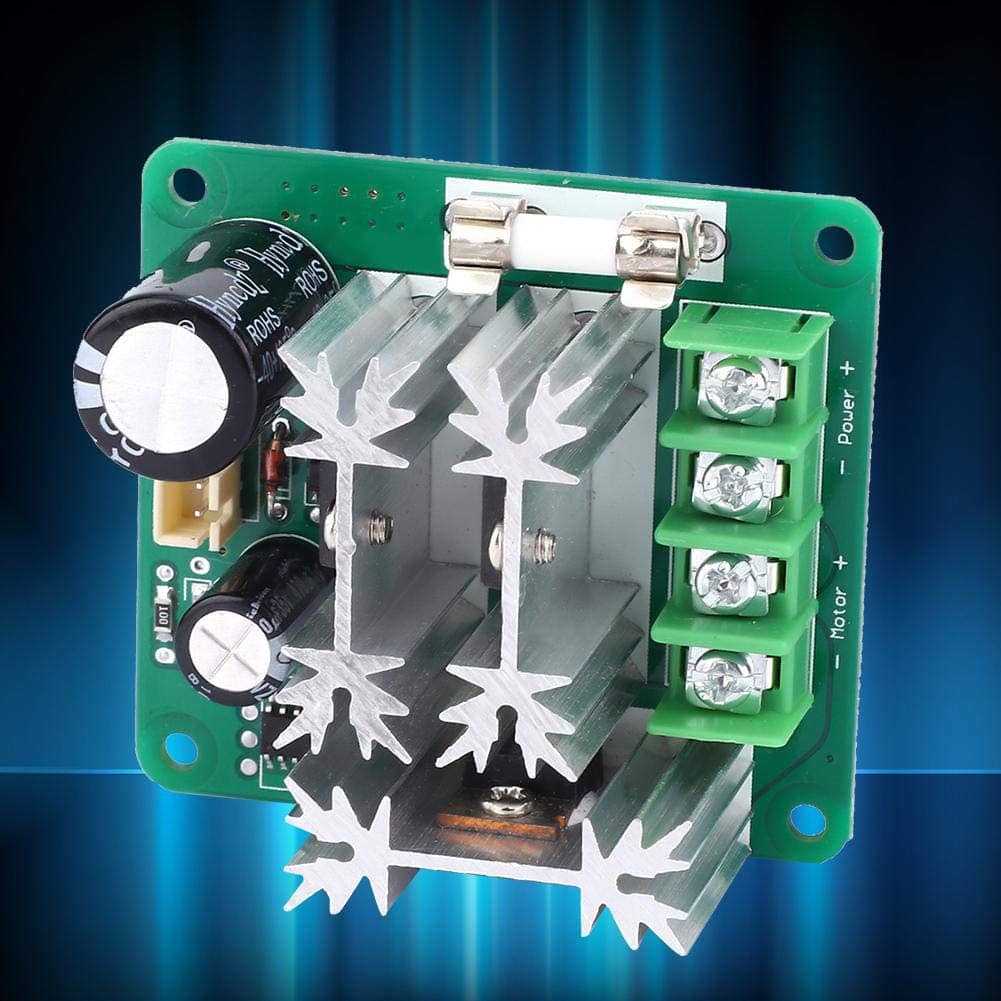

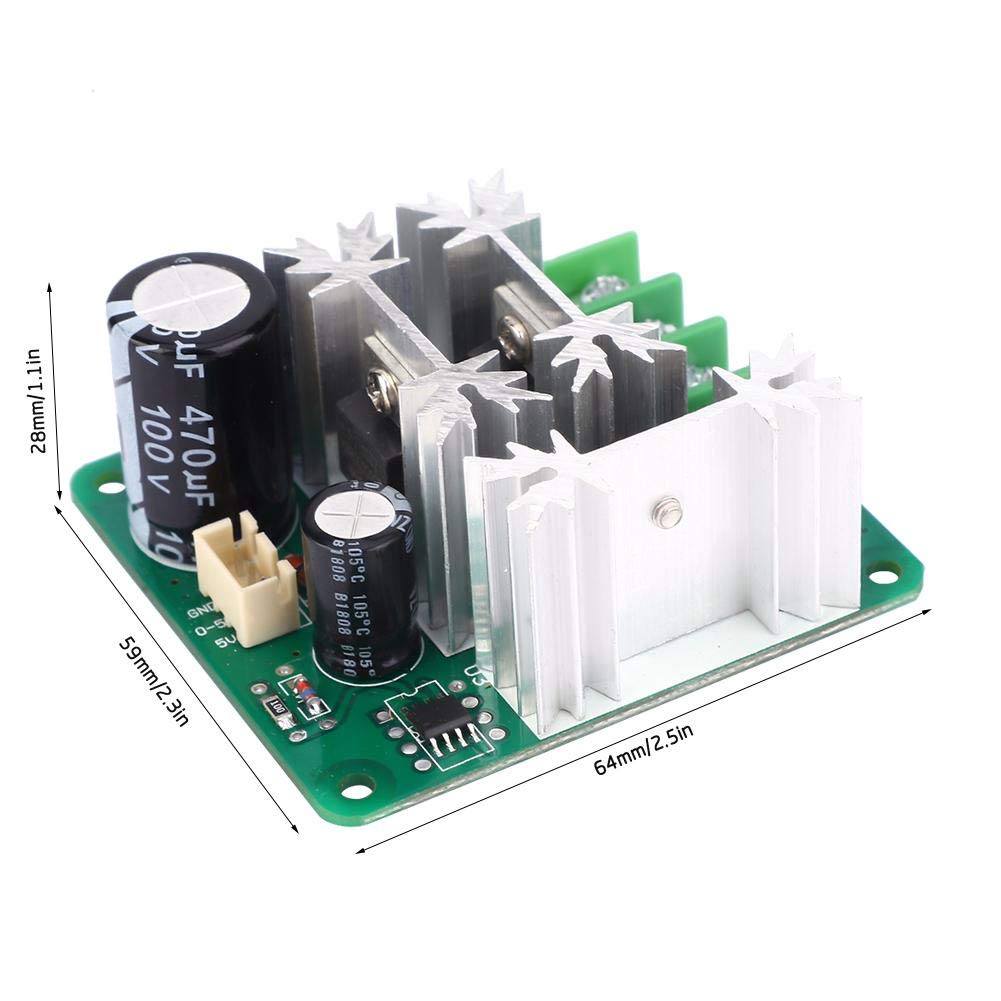

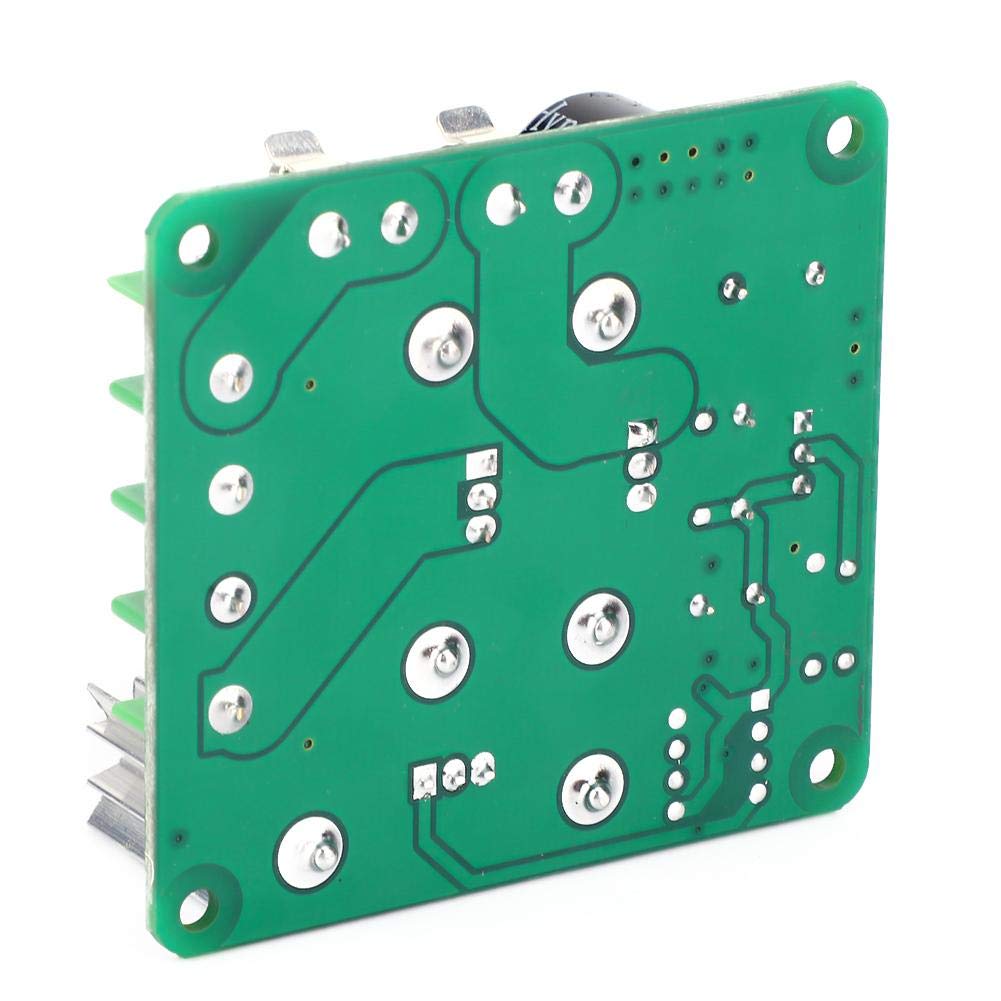

DC Motor Speed Controller Board Module (PWM 6-90V 15A)

DC Motor Speed Controller Board Module (PWM 6-90V 15A)

The DC Motor Speed Controller Board Module (PWM 6-90V 15A) is a PWM-based DC motor speed controller that lets a single rotary knob smoothly adjust a motor’s speed across a 6-90VDC input range, handling loads up to 15A.

PWM Motor Controller 6-90V 15A – How It Works

Rather than reducing motor speed by wasting excess power as heat like a simple resistive dimmer would, the controller rapidly switches full supply voltage to the motor on and off many times per second (PWM), varying the ratio of on-time to off-time to control the effective average voltage the motor receives; because the motor is either fully on or fully off at any instant, very little power is wasted as heat even at low speed settings. Turning the knob adjusts this duty cycle continuously from near 0% to 100%, giving smooth, stepless speed control across the full 6-90VDC input range rated for up to 15A of continuous current, well within what typical DC gear motors, fans and pumps in this power class draw. Because PWM control preserves a motor’s low-speed torque far better than simply reducing supply voltage would, this type of controller works reliably even at low speed settings where a motor needs to overcome static friction to start moving.

Key Features

• PWM speed control via rotary knob
• Input voltage: 6-90VDC
• Max current: 15A
• Preserves motor torque at low speed

Typical Applications

• DC motor, fan and pump speed control
• LED brightness dimming (as a PWM controller)
• Bench testing and prototyping variable-speed drives

Specifications

• Input voltage: 6-90VDC
• Max current: 15A
• Control: PWM via rotary potentiometer

Specifications are sourced from seller documentation for PWM DC motor speed controller modules. Because the controller switches the full motor current directly, keep the connected motor’s rated current comfortably below the controller’s maximum rating rather than right at its limit, and add a heatsink for continuous near-maximum loads.

Looking for more motor parts? Browse our full range of motors and drivers.

DC Motor Speed Controller Board Module (PWM 6-90V 15A)

متحكم سرعة DC Motor Speed Controller Board Module (PWM 6-90V 15A) متحكم سرعة موتور DC يعمل بـPWM بيخلي مقبض دوار واحد يضبط سرعة موتور بسلاسة عبر مدى دخل 6-90VDC، بيتحمل أحمال حتى 15A.

PWM Motor Controller 6-90V 15A – إزاي شغال

بدل ما يقلل سرعة الموتور بإهدار الطاقة الزايدة كحرارة زي معتم مقاوم بسيط، المتحكم بيبدل جهد التغذية الكامل للموتور تشغيل وإيقاف بسرعة كذا مرة في الثانية (PWM)، بيغير نسبة وقت التشغيل لوقت الإيقاف عشان يتحكم في متوسط الجهد الفعلي اللي الموتور بياخده؛ وبما إن الموتور إما شغال بالكامل أو متوقف بالكامل في أي لحظة، طاقة قليلة جدًا بتتهدر كحرارة حتى عند إعدادات سرعة منخفضة. لف المقبض بيضبط دورة العمل دي باستمرار من قريب 0% لـ100%، بيدي تحكم سرعة سلس بلا خطوات عبر مدى دخل 6-90VDC الكامل مقنن حتى 15A تيار مستمر، ضمن ما موتورات DC مسننة ومراوح ومضخات نموذجية في فئة القدرة دي بتسحبه. وبما إن تحكم PWM بيحافظ على عزم منخفض السرعة للموتور أحسن بكتير من مجرد تقليل جهد التغذية، النوع ده من المتحكمات بيشتغل بموثوقية حتى عند إعدادات سرعة منخفضة حيث الموتور محتاج يتغلب على احتكاك ساكن عشان يبدأ الحركة.

المواصفات الأساسية

• تحكم سرعة PWM عبر مقبض دوار
• جهد الدخل: 6-90VDC
• أقصى تيار: 15A
• يحافظ على عزم الموتور عند سرعة منخفضة

الاستخدامات

• تحكم سرعة موتور DC ومروحة ومضخة
• تعتيم سطوع LED (كمتحكم PWM)
• اختبار بنش ونماذج أولية لمحركات متغيرة السرعة

المواصفات الفنية

• جهد الدخل: 6-90VDC
• أقصى تيار: 15A
• التحكم: PWM عبر بوتنشيوميتر دوار

المواصفات مأخوذة من توثيق بائع لموديولات متحكم سرعة موتور DC يعمل بـPWM. وبما إن المتحكم بيبدل تيار الموتور الكامل مباشرة، حافظ على تيار الموتور الموصل المقنن أقل بارتياح من أقصى تقنين المتحكم مش عند حده تمامًا، وضيف مبدد حرارة للأحمال المستمرة القريبة من الأقصى.
