DG441

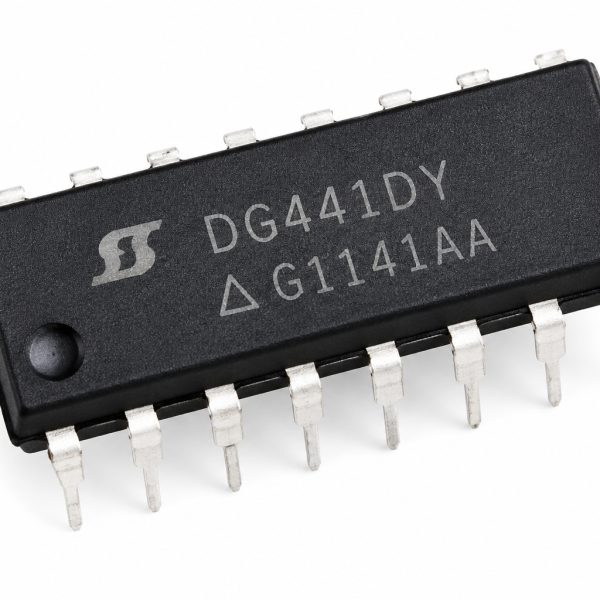

DG441 Quad SPST Analog Switch (Normally Closed)

The DG441 (Vishay/Analog Devices) is a monolithic quad SPST analog switch IC with four normally-closed switches, designed for high-speed, low-error switching of analog and audio signals.

DG441 – How It Works

Its four switches conduct equally well in either direction (bidirectional) with tight on-resistance matching (4Ω max between switches) and very low charge injection (10pC max), operating from a single +10V to +30V or split ±4.5V to ±20V supply — engineered specifically for audio and precision analog signal switching where signal fidelity matters.

Its especially low charge injection specification is what distinguishes it from a more general-purpose switch like the DG309CJ also in this catalog, making it a better fit for precision audio applications sensitive to switching artifacts.

Key Features

• 4 independent normally-closed bidirectional switches
• Tight on-resistance matching (4Ω max)
• Very low charge injection (10pC max)

Typical Applications

• Audio signal switching and routing
• Precision analog instrumentation switching
• Telecommunications channel switching

Datasheet Specifications

• Switches: 4 independent, normally closed
• On-Resistance Matching: 4Ω max
• Charge Injection: 10pC max

For more background, see analog switch (CMOS) technology: reference. Browse our full range of ICs and microcontrollers.

DG441 Quad SPST Analog Switch (Normally Closed)

دائرة DG441 (فيشاي/أنالوج ديفايسز) مفتاح أنالوج رباعي SPST أحادي الرقاقة بـ4 مفاتيح مغلقة عادة، مصممة لتبديل عالي السرعة قليل الخطأ لإشارات أنالوج وصوتية.

DG441 – إزاي شغالة

مفاتيحها الأربعة بتوصل بنفس الكفاءة في أي اتجاه (ثنائية الاتجاه) بتطابق مقاومة تشغيل ضيق (4 أوم كحد أقصى بين المفاتيح) وحقن شحنة منخفض جدًا (10 بيكوكولوم كحد أقصى)، بتشتغل من مصدر واحد +10 لـ+30 فولت أو مقسوم ±4.5 لـ±20 فولت — مصممة بالتحديد لتبديل إشارة صوتية وأنالوج دقيقة حيث دقة الإشارة مهمة.

مواصفة حقن الشحنة المنخفضة جدًا بالتحديد هي اللي بتميزها عن مفتاح للأغراض العامة أكتر زي DG309CJ الموجودة كمان في الكتالوج، وده بيخليها ملائمة أكتر لتطبيقات صوتية دقيقة حساسة لتشوهات التبديل.

المواصفات الأساسية

• 4 مفاتيح ثنائية الاتجاه مستقلة مغلقة عادة
• تطابق مقاومة تشغيل ضيق (4 أوم كحد أقصى)
• حقن شحنة منخفض جدًا (10 بيكوكولوم كحد أقصى)

الاستخدامات

• تبديل وتوجيه إشارة صوتية
• تبديل أجهزة قياس أنالوج دقيق
• تبديل قناة اتصالات

المواصفات الفنية

• المفاتيح: 4 مستقلة، مغلقة عادة
• تطابق مقاومة التشغيل: 4 أوم كحد أقصى
• حقن الشحنة: 10 بيكوكولوم كحد أقصى

لمزيد من التفاصيل التقنية راجع تقنية المفتاح الأنالوج (CMOS) على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
