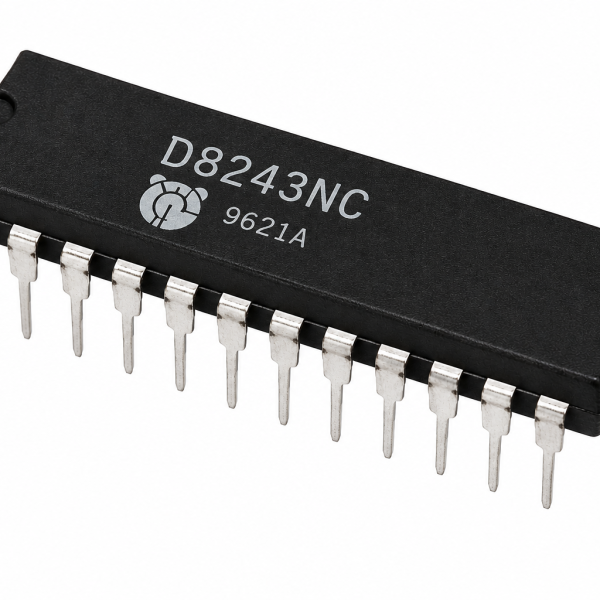

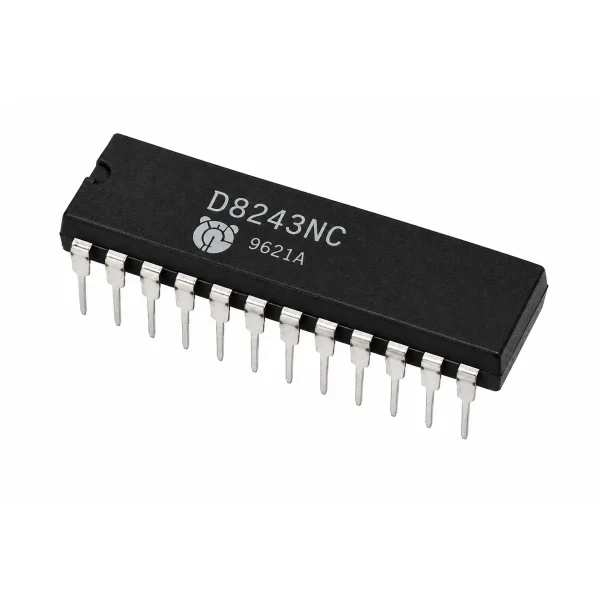

D8243NC

D8243NC I/O Expander (Intel, MCS-48 Family)

The D8243NC (Intel) is an input/output expander IC, designed to add I/O port capacity to Intel’s MCS-48 family of single-chip microcomputers (the INS8048, INS8049, and similar).

8243 – How It Works

It communicates with the host MCS-48 microcomputer over a simple 4-bit interface and, in exchange, provides 16 additional I/O lines organized as four 4-bit ports — a low-cost way to expand a pin-limited single-chip microcomputer’s I/O capability without moving to a larger, more expensive chip.

It plays the same expansion role for the older MCS-48 family that the 8243’s successor chips play for later Intel microcontroller generations — a good part to recognize when repairing very early single-chip microcomputer designs.

Key Features

• 16 additional I/O lines (4 x 4-bit ports)
• Simple 4-bit interface to MCS-48 host
• TTL-compatible, single 5V supply

Typical Applications

• I/O expansion for MCS-48 microcomputer systems
• Vintage embedded control system repair
• Educational study of classic microcomputer I/O expansion

Datasheet Specifications

• I/O Lines Added: 16 (4 x 4-bit)
• Compatible Family: Intel MCS-48
• Package: 24-pin DIP

For more background, see the Intel MCS-48 microcomputer family: reference. Browse our full range of ICs and microcontrollers.

D8243NC I/O Expander (Intel, MCS-48 Family)

دائرة D8243NC (إنتل) شريحة موسّع دخل/خرج، مصممة تضيف سعة منفذ I/O لعائلة MCS-48 من ميكروكمبيوترات إنتل بشريحة واحدة (INS8048، INS8049، وشبيهاتهم).

8243 – إزاي شغالة

بتتواصل مع ميكروكمبيوتر MCS-48 المضيف عبر واجهة بسيطة 4 بت وفي المقابل بتوفر 16 خط I/O إضافي منظمين كـ4 منافذ 4 بت — طريقة منخفضة التكلفة لتوسيع قدرة I/O لميكروكمبيوتر بشريحة واحدة محدود الأرجل من غير الانتقال لشريحة أكبر وأغلى.

بتلعب نفس دور التوسيع لعائلة MCS-48 الأقدم اللي شرائح خليفة 8243 بتلعبه لأجيال متحكم إنتل الدقيق اللاحقة — قطعة كويس تتعرف عليها لما بتصلح تصميمات ميكروكمبيوتر بشريحة واحدة مبكرة جدًا.

المواصفات الأساسية

• 16 خط I/O إضافي (4 منافذ 4 بت)
• واجهة 4 بت بسيطة لمضيف MCS-48
• متوافقة مع TTL، مصدر 5 فولت واحد

الاستخدامات

• توسيع I/O لأنظمة ميكروكمبيوتر MCS-48
• صيانة نظام تحكم مدمج قديم
• دراسة تعليمية لتوسيع I/O ميكروكمبيوتر كلاسيكي

المواصفات الفنية

• خطوط I/O المضافة: 16 (4 منافذ 4 بت)
• العائلة المتوافقة: Intel MCS-48
• التغليف: DIP بـ24 رجل

لمزيد من التفاصيل التقنية راجع عائلة ميكروكمبيوتر Intel MCS-48 على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
