CD4071

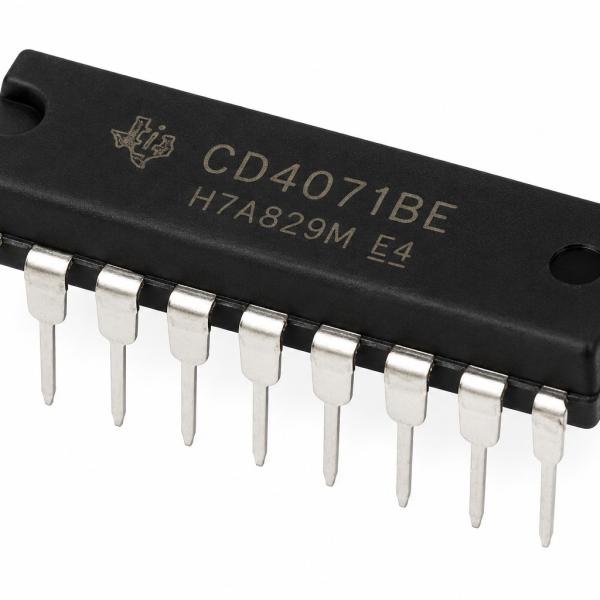

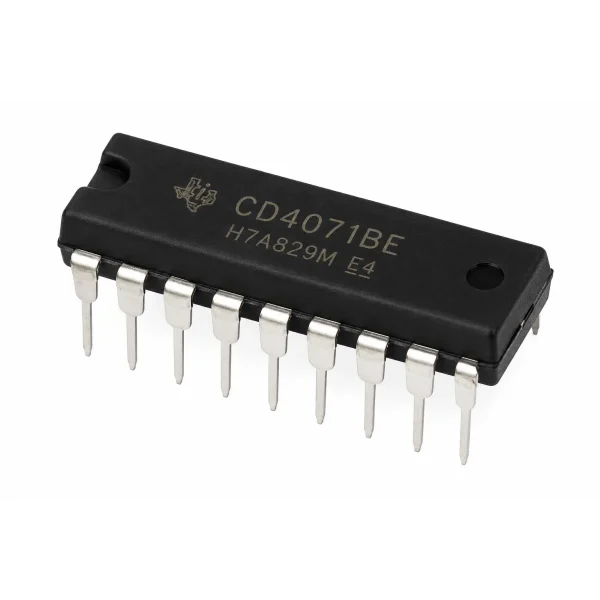

CD4071 Quad 2-Input OR Gate (CMOS)

The CD4071 is a quad 2-input OR gate IC in the CMOS 4000-series logic family, four independent gates each outputting HIGH when either or both inputs are HIGH.

CD4071 – How It Works

Like the 74F32 also in this catalog but built in CMOS rather than TTL technology, it offers a much wider supply voltage range and lower static power consumption at the cost of somewhat lower switching speed — descended from the original HEF4000BP also in this catalog that founded the 4000-series family.

Choosing between this CMOS CD4071 and the TTL 74F32 also in this catalog comes down to the rest of the circuit’s logic family and power requirements — CMOS for low-power/wide-voltage designs, TTL/FAST for higher speed.

Key Features

• 4 independent 2-input OR gates
• CMOS 4000-series logic (wide supply voltage range)
• Low static power consumption

Typical Applications

• Battery-powered digital logic designs
• General-purpose logic gating circuits
• Low-power OR gate applications

Datasheet Specifications

• Gates: 4 independent 2-input OR
• Logic Family: CMOS 4000-series
• Supply Voltage: Wide range (typically 3V–15V)

For more background, see OR gate logic: reference. Browse our full range of ICs and microcontrollers.

CD4071 Quad 2-Input OR Gate (CMOS)

دائرة CD4071 بوابة OR رباعية بدخلين في عائلة منطق CMOS سلسلة 4000، 4 بوابات مستقلة كل واحدة بتطلع HIGH لما أي واحد أو الاتنين من المداخل يبقوا HIGH.

CD4071 – إزاي شغالة

زي 74F32 الموجودة كمان في الكتالوج لكن مبنية بتقنية CMOS بدل TTL، بتوفر نطاق جهد تغذية أوسع بكتير واستهلاك قدرة ثابتة أقل مقابل سرعة تبديل أقل شوية — منحدرة من HEF4000BP الأصلية الموجودة كمان في الكتالوج اللي أسست عائلة سلسلة 4000.

الاختيار بين CMOS CD4071 ده وTTL 74F32 الموجودة كمان في الكتالوج بيرجع لعائلة منطق باقي الدائرة ومتطلبات القدرة — CMOS لتصميمات منخفضة القدرة/جهد واسع، TTL/FAST لسرعة أعلى.

المواصفات الأساسية

• 4 بوابات OR مستقلة بدخلين
• منطق CMOS سلسلة 4000 (نطاق جهد تغذية واسع)
• استهلاك قدرة ثابتة منخفض

الاستخدامات

• تصميمات منطق رقمي شغالة ببطارية
• دوائر بوابة منطق للأغراض العامة
• تطبيقات بوابة OR منخفضة القدرة

المواصفات الفنية

• البوابات: 4 OR مستقلة بدخلين
• عائلة المنطق: CMOS سلسلة 4000
• جهد التغذية: نطاق واسع (عادة 3-15 فولت)

لمزيد من التفاصيل التقنية راجع منطق بوابة OR على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
