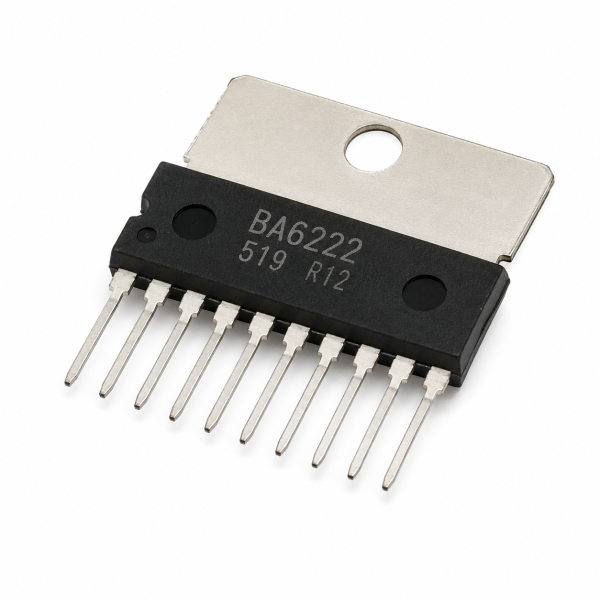

BA6222

BA6222 2A Reversible Motor Driver (Rohm)

The BA6222 (Rohm) is a full-bridge reversible motor driver IC for brush DC motors, supporting output currents up to 2.2A with built-in thermal shutdown protection.

BA6222 – How It Works

Controlled by two logic input pins, it can drive a DC motor in four modes — forward, reverse, stop (idling), and active braking — with an output voltage optionally adjustable via a reference voltage pin, giving 11.4dB of gain that allows a low-voltage logic signal to control significant motor drive power.

It offers higher output current (2.2A) than the BA6238 also in this catalog, along with an added active-braking mode, making it suited to slightly heavier-duty motor control applications.

Key Features

• Full-bridge 2.2A reversible motor driver
• 4 operating modes: forward/reverse/stop/brake
• Built-in thermal shutdown protection

Typical Applications

• DC brush motor direction and speed control
• Toy, robotics, and small appliance motor driving
• VCR and tape mechanism motor control

Datasheet Specifications

• Max Output Current: 2.2A
• Operating Modes: 4 (forward/reverse/stop/brake)
• Protection: Thermal shutdown

For more background, see DC motor driver circuit design: reference. Browse our full range of ICs and microcontrollers.

BA6222 2A Reversible Motor Driver (Rohm)

دائرة BA6222 (روم) درايفر موتور عكوس جسر كامل لموتورات DC فرشاة، بتدعم تيار خرج لغاية 2.2 أمبير ومعاها إيقاف حراري مدمج للحماية.

BA6222 – إزاي شغالة

متحكم فيها برجلي دخل منطقي، بتقدر تشغل موتور DC في 4 أوضاع — أمام، عكس، إيقاف (تباطؤ)، وكبح نشط — بجهد خرج قابل للتعديل اختياريًا عن طريق رجل جهد مرجعي، بيدي كسب 11.4 ديسيبل بيسمح لإشارة منطق منخفضة الجهد تتحكم في قدرة تشغيل موتور كبيرة.

بتوفر تيار خرج أعلى (2.2 أمبير) من BA6238 الموجودة كمان في الكتالوج، بالإضافة لوضع كبح نشط إضافي، وده بيخليها مناسبة لتطبيقات تحكم موتور أثقل شوية.

المواصفات الأساسية

• درايفر موتور عكوس جسر كامل 2.2 أمبير
• 4 أوضاع تشغيل: أمام/عكس/إيقاف/كبح
• إيقاف حراري مدمج للحماية

الاستخدامات

• تحكم اتجاه وسرعة موتور DC فرشاة
• تشغيل موتور لعبة وروبوتيكس وجهاز صغير
• تحكم موتور آلية فيديو وشريط

المواصفات الفنية

• أقصى تيار خرج: 2.2 أمبير
• أوضاع التشغيل: 4 (أمام/عكس/إيقاف/كبح)
• الحماية: إيقاف حراري

لمزيد من التفاصيل التقنية راجع تصميم دائرة تشغيل موتور DC على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
