7450

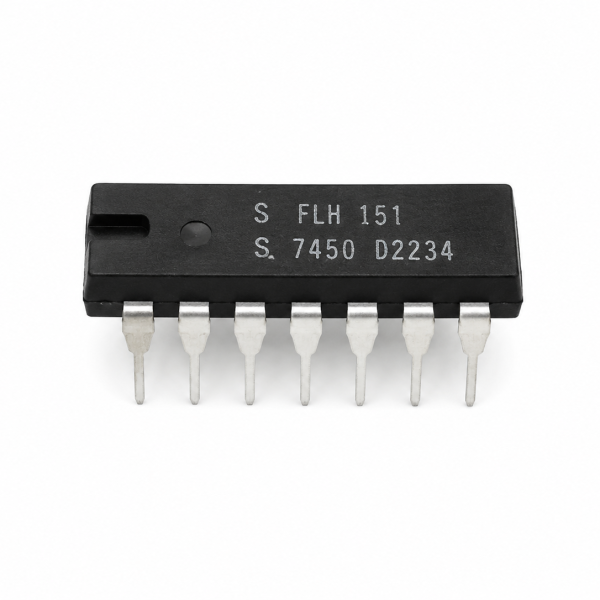

7450 Dual 2-Wide 2-Input AND-OR-Invert Gate

The 7450 is a dual 2-wide 2-input AND-OR-invert (AOI) gate IC, implementing a specific combinational logic function (two AND terms OR’d together, then inverted) in a single gate.

7450 – How It Works

Each AOI section computes NOT((A AND B) OR (C AND D)) directly in one gate, a function that would otherwise require three or four separate discrete gates (two AND gates, an OR gate, and an inverter) wired together — a compact way to implement this specific but common logic pattern with fewer chips and less propagation delay.

AOI gates like this one were especially valuable in the era when board space and chip count directly drove product cost, letting designers implement common logic patterns without needing three or four separate 74-series gate packages.

Key Features

• 2 independent AND-OR-invert (AOI) sections
• Combines multiple gate functions in one chip
• Reduces chip count and propagation delay

Typical Applications

• Compact combinational logic implementation
• Custom Boolean function circuits
• Classic digital logic design optimization

Datasheet Specifications

• Sections: 2 independent AOI
• Function: NOT((A·B) + (C·D))
• Package: 14-pin DIP

For more background, see AND-OR-Invert (AOI) gate logic: reference. Browse our full range of ICs and microcontrollers.

7450 Dual 2-Wide 2-Input AND-OR-Invert Gate

دائرة 7450 بوابة AND-OR-عاكس (AOI) ثنائية العرض بدخلين مزدوجة، بتنفذ وظيفة منطق تركيبي معينة (شرطي AND متجمعين بـOR، وبعدين معكوسين) في بوابة واحدة.

7450 – إزاي شغالة

كل قسم AOI بيحسب NOT((A AND B) OR (C AND D)) مباشرة في بوابة واحدة، وظيفة كانت هتحتاج غير كده 3 أو 4 بوابات منفصلة (بوابتي AND، بوابة OR، وعاكس) موصولين مع بعض — طريقة مدمجة لتنفيذ نمط المنطق ده المعين لكن الشائع بشرائح أقل وتأخير انتشار أقل.

بوابات AOI زي دي كانت قيمة بالتحديد في الفترة اللي فيها مساحة البورد وعدد الشرائح بيحددوا تكلفة المنتج مباشرة، وده بيسمح للمصممين ينفذوا أنماط منطق شائعة من غير الحاجة لـ3 أو 4 تغليفات بوابة منفصلة من سلسلة 74.

المواصفات الأساسية

• قسمي AND-OR-عاكس (AOI) مستقلين
• بتجمع وظائف بوابة متعددة في شريحة واحدة
• بتقلل عدد الشرائح وتأخير الانتشار

الاستخدامات

• تنفيذ منطق تركيبي مدمج
• دوائر وظيفة بوليانية مخصصة
• تحسين تصميم منطق رقمي كلاسيكي

المواصفات الفنية

• الأقسام: 2 AOI مستقلة
• الوظيفة: NOT((A·B) + (C·D))
• التغليف: DIP بـ14 رجل

لمزيد من التفاصيل التقنية راجع منطق بوابة AND-OR-Invert (AOI) على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
