74251

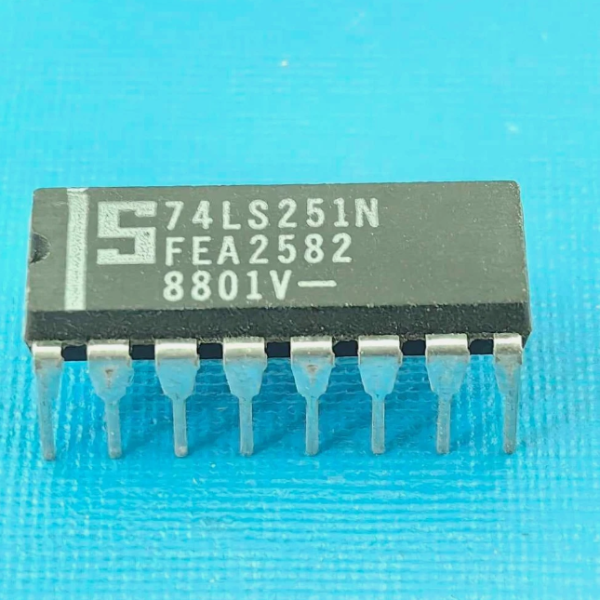

74251 8-Input Multiplexer, 3-State Output

The 74251 is an 8-input analog/digital multiplexer IC with 3-state complementary outputs, selecting one of eight data inputs based on a 3-bit binary address.

74251 – How It Works

Unlike the ADG508 analog multiplexer also in this catalog, it works with digital logic signals rather than raw analog voltages, providing both true and complementary (inverted) 3-state outputs, along with a strobe/enable input — a standard building block for selecting one of several digital data sources onto a shared bus.

While the ADG508 also in this catalog switches raw analog voltages, this chip is a digital logic multiplexer — always confirm which signal type (analog or digital) a design actually needs before choosing between them.

Key Features

• 8-input digital multiplexer
• True and complementary 3-state outputs
• Strobe/enable control input

Typical Applications

• Digital data source selection onto a shared bus
• Microprocessor data routing circuits
• Test and measurement channel switching

Datasheet Specifications

• Inputs: 8 (digital)
• Output: True + complementary, 3-state
• Package: 16-pin DIP

For more background, see digital multiplexer circuits: reference. Browse our full range of ICs and microcontrollers.

74251 8-Input Multiplexer, 3-State Output

دائرة 74251 موزع رقمي/أنالوج بـ8 مداخل بخرج 3 حالات مكمّل، بتختار واحد من 8 مداخل بيانات بناءً على عنوان ثنائي 3 بت.

74251 – إزاي شغالة

عكس موزع ADG508 الأنالوج الموجود كمان في الكتالوج، بتشتغل مع إشارات منطق رقمي بدل جهود أنالوج خام، بتوفر خرج صح ومكمّل (معكوس) 3 حالات معًا، بالإضافة لمدخل ستروب/تفعيل — لبنة بناء قياسية لاختيار واحد من عدة مصادر بيانات رقمية على باص مشترك.

بينما ADG508 الموجودة كمان في الكتالوج بتبدل جهود أنالوج خام، الشريحة دي موزع منطق رقمي — تأكد دايمًا أنهي نوع إشارة (أنالوج أو رقمي) تصميم فعلًا محتاجه قبل الاختيار بينهم.

المواصفات الأساسية

• موزع رقمي بـ8 مداخل
• خرج صح ومكمّل 3 حالات
• مدخل تحكم ستروب/تفعيل

الاستخدامات

• اختيار مصدر بيانات رقمي على باص مشترك
• دوائر توجيه بيانات معالج دقيق
• تبديل قناة اختبار وقياس

المواصفات الفنية

• المداخل: 8 (رقمية)
• الخرج: صح + مكمّل، 3 حالات
• التغليف: DIP بـ16 رجل

لمزيد من التفاصيل التقنية راجع دائرة الموزع الرقمي على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
