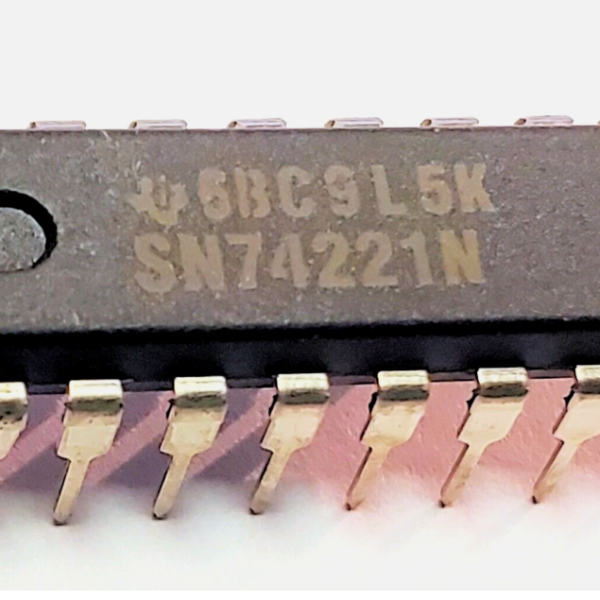

74221 Dual Monostable Multivibrator with Schmitt-Trigger Input

The 74221 is a dual monostable multivibrator IC with Schmitt-trigger inputs, two independent one-shot timer sections each generating a precisely-timed output pulse.

74221 – How It Works

Like the 74123 also in this catalog but non-retriggerable (each section ignores new triggers until its current pulse completes) and with Schmitt-trigger inputs for reliable triggering from slow or noisy signals, each section’s pulse width is set by external R-C timing components.

It combines the noise-immune Schmitt-trigger input of the 74121 also in this catalog with dual-section capability, making it well suited to designs needing two independent, non-retriggerable timing pulses from potentially noisy trigger sources.

Key Features

• 2 independent non-retriggerable one-shot timers
• Schmitt-trigger inputs for noise immunity
• External R-C timing configuration

Typical Applications

• Predictable pulse-timing circuits with noisy inputs
• Debounce and delay generation applications
• Dual-channel timing control designs

Datasheet Specifications

• Sections: 2 independent, non-retriggerable
• Input: Schmitt-trigger
• Package: 16-pin DIP

For more background, see monostable multivibrator circuits: reference. Browse our full range of ICs and microcontrollers.

74221 Dual Monostable Multivibrator with Schmitt-Trigger Input

دائرة 74221 ملتقط أحادي الاستقرار مزدوج بمداخل شميت-تريجر، قسمي مؤقت نبضة واحدة مستقلين كل واحد بيولد نبضة خرج موقوتة بدقة.

74221 – إزاي شغالة

زي 74123 الموجودة كمان في الكتالوج لكن غير قابلة لإعادة التشغيل (كل قسم بيتجاهل تريجرات جديدة لحد ما نبضته الحالية تكتمل) وبمداخل شميت-تريجر لتشغيل موثوق من إشارات بطيئة أو مشوشة، عرض نبضة كل قسم محدد بمكونات توقيت R-C خارجية.

بتجمع دخل شميت-تريجر مناعة الضجيج لـ74121 الموجودة كمان في الكتالوج مع قدرة قسمين، وده بيخليها ملائمة لتصميمات محتاجة نبضتي توقيت مستقلتين غير قابلتين لإعادة التشغيل من مصادر تريجر محتمل تكون مشوشة.

المواصفات الأساسية

• مؤقتي نبضة واحدة غير قابلين لإعادة التشغيل مستقلين اتنين
• مداخل شميت-تريجر لمناعة الضجيج
• تهيئة توقيت R-C خارجية

الاستخدامات

• دوائر توقيت نبضة متوقعة بمداخل مشوشة
• تطبيقات إزالة ارتداد وتوليد تأخير
• تصميمات تحكم توقيت ثنائي القناة

المواصفات الفنية

• الأقسام: 2 مستقلة، غير قابلة لإعادة التشغيل
• الدخل: شميت-تريجر
• التغليف: DIP بـ16 رجل

لمزيد من التفاصيل التقنية راجع دوائر الملتقط أحادي الاستقرار على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
