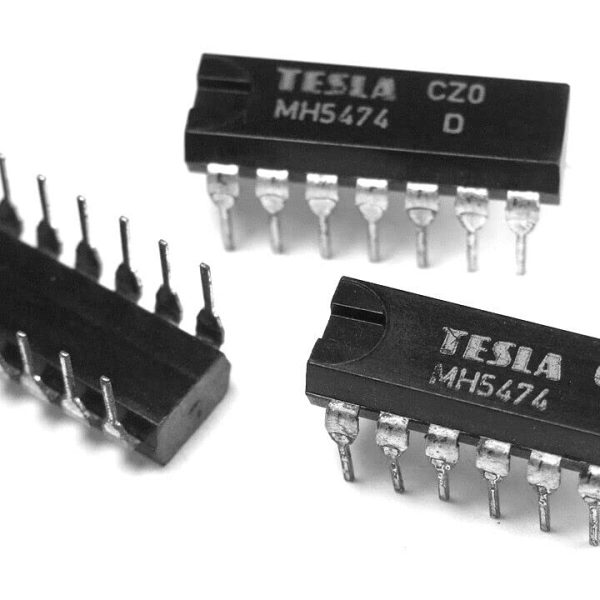

5474 Dual D-Type Flip-Flop (Military-Grade)

The 5474 is a dual positive-edge-triggered D-type flip-flop IC, the military/industrial-temperature version of the standard 7474 logic chip.

5474 – How It Works

Like the 74109 also in this catalog, each of its two independent flip-flops captures the logic level at its D input on the rising clock edge, with individual asynchronous set/clear inputs — a fundamental building block for registers, counters, and synchronous logic designs, in a military-temperature-rated package.

It’s functionally identical to a standard 7474, so the military-temperature grading is the only real distinction — safe to treat as a drop-in equivalent in non-extreme-temperature repair work.

Key Features

• 2 independent D-type flip-flops
• Individual asynchronous set/clear per flip-flop
• Extended military/industrial temperature range

Typical Applications

• Military/industrial-grade register and counter circuits
• Synchronous digital logic designs
• Extended-temperature-range equipment repair

Datasheet Specifications

• Flip-Flops: 2 independent D-type
• Trigger: Positive edge
• Temperature Range: Extended (54-series)

For more background, see D-type flip-flop circuit theory: reference. Browse our full range of ICs and microcontrollers.

5474 Dual D-Type Flip-Flop (Military-Grade)

دائرة 5474 فليب-فلوب نوع D مزدوج يعمل على حافة موجبة، نسخة درجة حرارة عسكرية/صناعية لشريحة منطق 7474 القياسية.

5474 – إزاي شغالة

زي 74109 الموجودة كمان في الكتالوج، كل واحد من فليب-فلوب بتاعتها المستقلين بيلتقط مستوى المنطق في دخل D بتاعه على حافة الساعة الصاعدة، بمداخل ست/كلير غير متزامنة فردية — لبنة بناء أساسية لسجلات وعدادات وتصميمات منطق متزامن، في تغليفة مصنفة حرارة عسكرية.

مطابقة وظيفيًا لـ7474 القياسية، فالتصنيف الحراري العسكري هو التمييز الحقيقي الوحيد — آمن تتعامل معاها كمكافئة مباشرة في شغل صيانة مش حرارة متطرفة.

المواصفات الأساسية

• فليب-فلوب D مستقلين اتنين
• ست/كلير غير متزامن فردي لكل فليب-فلوب
• نطاق حرارة عسكري/صناعي موسع

الاستخدامات

• دوائر سجل وعداد درجة عسكرية/صناعية
• تصميمات منطق رقمي متزامن
• صيانة معدات نطاق حرارة موسع

المواصفات الفنية

• الفليب-فلوب: 2 نوع D مستقلين
• التريجر: حافة موجبة
• نطاق الحرارة: موسع (سلسلة 54)

لمزيد من التفاصيل التقنية راجع دائرة الفليب-فلوب نوع D على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
