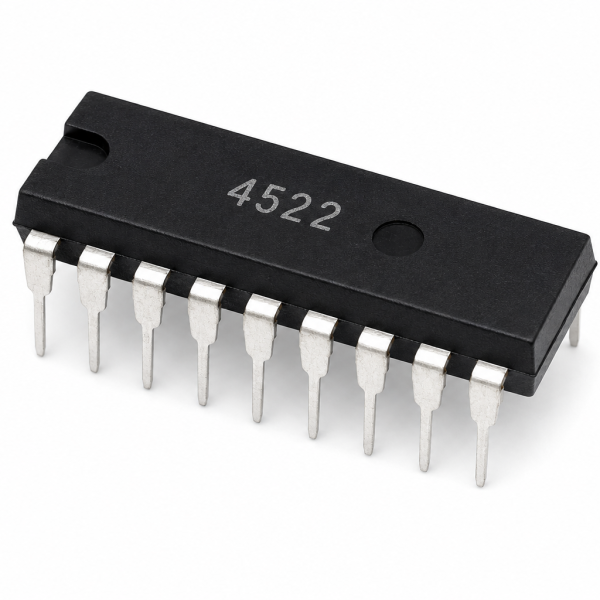

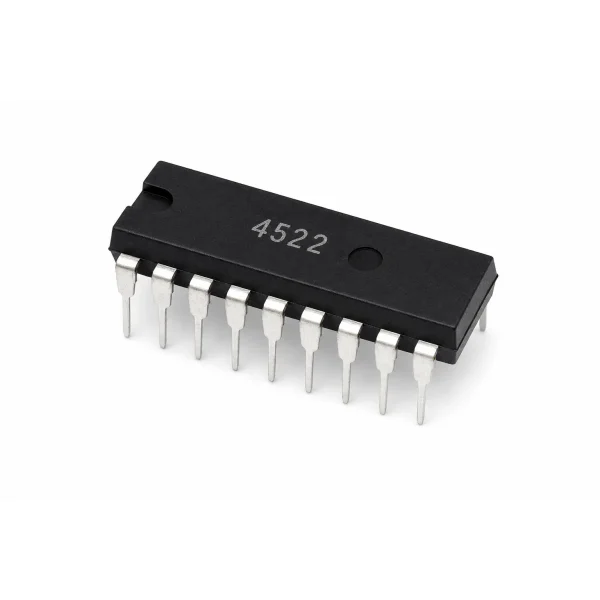

4522 Programmable Divide-by-N 4-Bit BCD Counter (CMOS)

The 4522 is a programmable divide-by-N BCD (0-9) counter IC in the CMOS 4000-series family, generating an output pulse after counting a programmable number of input clock cycles.

4522 – How It Works

Unlike a fixed divide-by-10 decade counter, its “programmable” preset inputs let a designer set any division ratio from 1 to 9 externally, making it a flexible building block for generating custom clock division ratios or timing intervals without needing a microcontroller.

Compared to the fixed 24-stage 4521 also in this catalog, its programmable BCD division ratio makes it better suited to applications needing an adjustable or non-power-of-2 division ratio rather than fixed long-interval division.

Key Features

• Programmable divide-by-N (1–9) BCD counting
• External preset inputs for flexible division ratios
• CMOS 4000-series logic family

Typical Applications

• Custom frequency division circuits
• Programmable timing interval generation
• Low-power microcontroller-free timer designs

Datasheet Specifications

• Division Ratio: Programmable, 1–9
• Counter Type: BCD (0–9)
• Logic Family: CMOS 4000-series

For more background, see frequency divider circuit theory: reference. Browse our full range of ICs and microcontrollers.

4522 Programmable Divide-by-N 4-Bit BCD Counter (CMOS)

دائرة 4522 عداد BCD (0-9) قابل للبرمجة قسمة-على-N في عائلة CMOS سلسلة 4000، بتولد نبضة خرج بعد عد عدد قابل للبرمجة من دورات ساعة دخل.

4522 – إزاي شغالة

عكس عداد عشري قسمة-على-10 ثابت، مداخل التحميل المسبق “القابلة للبرمجة” بتاعتها بتسمح لمصمم يحدد أي نسبة قسمة من 1 لـ9 خارجيًا، وده بيخليها لبنة بناء مرنة لتوليد نسب قسمة ساعة أو فواصل توقيت مخصصة من غير الحاجة لمتحكم دقيق.

مقارنة بـ4521 ثابتة الـ24 مرحلة الموجودة كمان في الكتالوج، نسبة قسمتها BCD القابلة للبرمجة بتخليها ملائمة أكتر لتطبيقات محتاجة نسبة قسمة قابلة للتعديل أو مش قوة 2 بدل قسمة فاصل زمني طويل ثابتة.

المواصفات الأساسية

• عد BCD برمجي قسمة-على-N (1-9)
• مداخل تحميل مسبق خارجية لنسب قسمة مرنة
• عائلة منطق CMOS سلسلة 4000

الاستخدامات

• دوائر تقسيم تردد مخصصة
• توليد فاصل توقيت قابل للبرمجة
• تصميمات مؤقت منخفض القدرة من غير متحكم دقيق

المواصفات الفنية

• نسبة القسمة: قابلة للبرمجة، 1-9
• نوع العداد: BCD (0-9)
• عائلة المنطق: CMOS سلسلة 4000
