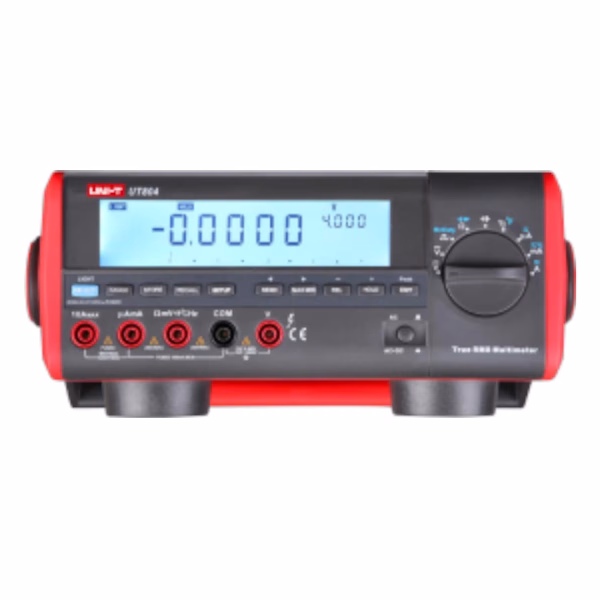

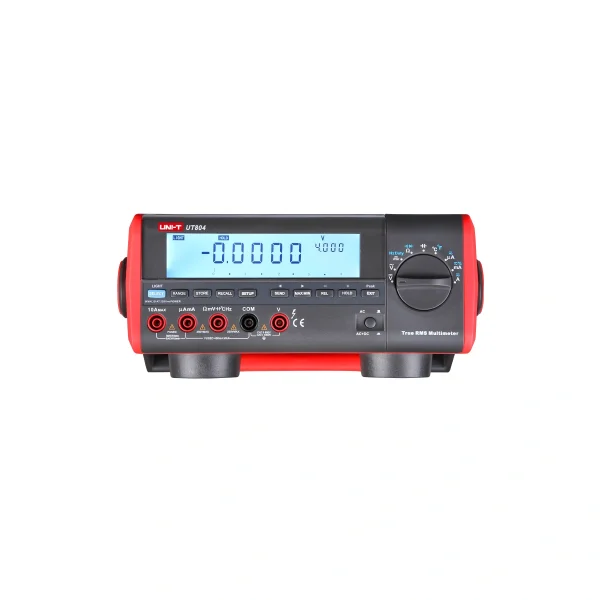

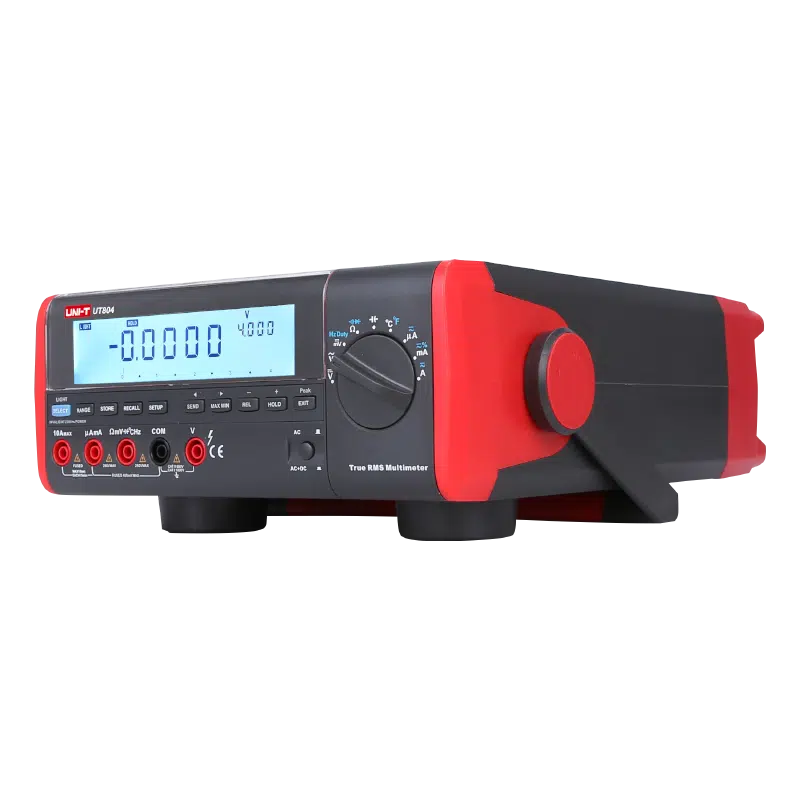

UT804 Bench Multimeter

UT804 Bench Multimeter

The UT804 bench multimeter is a 4.75-digit, 40,000-count precision bench meter from UNI-T, CAT III 1000V / CAT IV 600V rated with USB and RS232 connectivity.

UT804 bench multimeter – How It Works

Its 40,000-count display and DC voltage accuracy of 0.025%+5 digits deliver noticeably finer resolution than the entry-level UT803, reading AC/DC voltage and current with a fast 2-3 readings-per-second test rate and 100kHz frequency response. Six 1.5V C battery cells or AC mains power keep it running for either portable field use or continuous bench operation.

RS232 and USB connectivity make it suited to logging measurements on a PC alongside manual bench use, positioning it as a step up from the UT803 for anyone needing more resolution without moving to the UT8000E series.

Key Features

• 4.75-digit resolution, 40,000-count display
• DC voltage accuracy: 0.025%+5 digits
• CAT III 1000V / CAT IV 600V rating
• USB and RS232 connectivity, AC or 6x C-battery power

Typical Applications

• Higher-precision bench measurement than entry-level meters
• PC-logged measurement via RS232/USB
• Portable or continuous bench operation

Specifications

• Resolution: 4.75-digit, 40,000 counts
• DC Voltage Accuracy: 0.025%+5 digits
• Safety: CAT III 1000V / CAT IV 600V
• Power: AC mains or 6x 1.5V C batteries

Getting Accurate Readings

Before taking any measurement, confirm the test leads sit in the correct input jacks for the function selected, because leaving a lead in the current jack while measuring voltage is the single most common way a meter’s internal fuse gets blown. Start on the highest range when the expected value is unknown, then step down until the display shows useful resolution.

Keep the probe tips clean and check the leads for cracked insulation regularly, since a damaged lead is both a safety risk and a source of unstable readings. Replace the battery as soon as the low-battery indicator appears, because a weak cell can quietly skew resistance and continuity results well before the meter shuts down completely.

Reference: bench multimeter precision measurement — browse our full range of UNI-T measuring instruments.

UT804 Bench Multimeter

ملتيميتر UT804 المكتبي جهاز مكتبي دقيق بدقة 4.75 رقم و40000 عدد من UNI-T، مصنف CAT III 1000V / CAT IV 600V باتصال USB وRS232.

UT804 bench multimeter – إزاي شغالة

شاشته 40000 عدد ودقة فولت تيار مستمر 0.025%+5 أرقام بيدوا دقة أعلى بوضوح من UT803 المبتدئ، بيقرا فولت وتيار متردد/مستمر بمعدل اختبار سريع 2-3 قراءات في الثانية واستجابة تردد 100 كيلوهرتز. 6 بطاريات C بـ1.5 فولت أو كهرباء الشبكة بيخلوه شغال سواء لاستخدام ميداني محمول أو تشغيل مكتبي متواصل.

اتصال RS232 وUSB بيخليه مناسب لتسجيل قياسات على الكمبيوتر جنب الاستخدام اليدوي المكتبي، وده بيحطه درجة فوق UT803 لأي حد محتاج دقة أعلى من غير ما ينتقل لسلسلة UT8000E.

المواصفات الأساسية

• دقة 4.75 رقم، شاشة 40000 عدد
• دقة فولت تيار مستمر: 0.025%+5 أرقام
• تصنيف CAT III 1000V / CAT IV 600V
• اتصال USB وRS232، طاقة كهرباء أو 6 بطاريات C

الاستخدامات

• قياس مكتبي أعلى دقة من الأجهزة الأساسية
• قياس مسجل بالكمبيوتر عبر RS232/USB
• تشغيل مكتبي محمول أو متواصل

المواصفات الفنية

• الدقة: 4.75 رقم، 40000 عدد
• دقة فولت التيار المستمر: 0.025%+5 أرقام
• السلامة: CAT III 1000V / CAT IV 600V
• الطاقة: كهرباء شبكة أو 6 بطاريات C بـ1.5 فولت

إزاي تاخد قراءات دقيقة

قبل أي قياس، اتأكد إن أسلاك الاختبار متركبة في المقابس الصح للوظيفة المختارة، لأن سيبان سلك في مقبس التيار وانت بتقيس فولت أشهر سبب لحرق الفيوز الداخلي بتاع الجهاز. ابدأ بأعلى مدى لما القيمة المتوقعة مجهولة، وبعدين انزل بالتدريج لحد ما الشاشة تدي دقة مفيدة.

خلي أطراف المسبار نضيفة وافحص الأسلاك من أي تشقق في العزل بانتظام، لأن سلك تالف خطر أمان ومصدر لقراءات غير مستقرة. غير البطارية أول ما مؤشر البطارية الضعيفة يظهر، لأن بطارية ضعيفة ممكن تحرف قراءات المقاومة والاستمرارية من غير ما تحس.

لمزيد من التفاصيل التقنية راجع القياس الدقيق بالملتيميتر المكتبي على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
