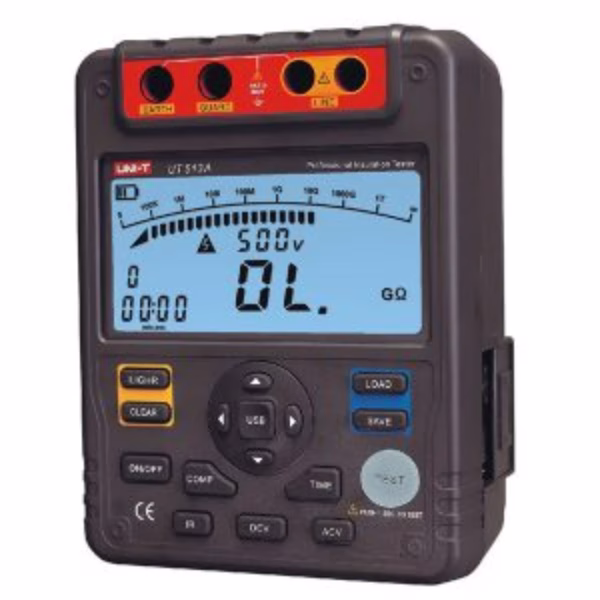

UT513A Megger Insulation Resistance Tester 5000V

UT513A Megger Insulation Resistance Tester 5000V

The UT513A insulation tester reaches a 5000V test voltage and measures resistance up to 1000GΩ, with 5 selectable voltages and USB data transfer to a PC.

UT513A insulation tester – How It Works

Choose from 500V, 1000V, 1500V, 2500V, or 5000V test voltages depending on the equipment under test, and at its top voltage it resolves insulation resistance from 5MΩ up to 1000GΩ (1TΩ) – enough range for large transformers or generators where a lower-voltage tester would give an unreliable reading. Beyond insulation testing, it also measures DC/AC voltage up to 600V and low resistance from 0.1 to 999.9 ohms for ground bonding checks.

PI and DAR diagnostics, a USB interface for downloading results to a PC, and a calibration certificate make it a documentation-ready tool for compliance-driven testing work.

Key Features

• Test voltages: 500V/1000V/1500V/2500V/5000V
• Resistance: up to 1000GΩ (1TΩ)
• PI/DAR diagnostics, USB interface
• DC/AC voltage to 600V, low resistance 0.1-999.9 ohms

Typical Applications

• Large transformer and generator insulation testing
• Compliance-driven testing needing calibration records
• Combined insulation and low-resistance ground checks

Specifications

• Test Voltage: 500V-5000V (5 selectable)
• Resistance: up to 1000GΩ
• Interface: USB
• Voltage Measurement: DC/AC up to 600V

Safe Testing Practice

Always confirm the circuit is fully de-energized and isolated before applying a test voltage, because insulation testers deliberately output high voltage and connecting one to a live circuit is dangerous to both the operator and the instrument. Discharge the tested equipment afterwards, since cables and windings can hold a charge long enough to deliver a shock minutes later.

Disconnect sensitive electronics from the circuit before testing, as the applied test voltage can damage semiconductors and surge protection devices that were never designed to see it. Record readings alongside ambient temperature and humidity, because insulation resistance varies significantly with both and a trend over time tells far more than a single absolute number.

Reference: megohmmeter insulation testing — browse our full range of UNI-T measuring instruments.

UT513A Megger Insulation Resistance Tester 5000V

فاحص UT513A للعزل بيوصل لفولت اختبار 5000 فولت وبيقيس مقاومة لحد 1000 جيجا أوم، بـ5 فولتات قابلة للاختيار ونقل بيانات USB لكمبيوتر.

UT513A insulation tester – إزاي شغالة

اختار من فولتات اختبار 500 أو 1000 أو 1500 أو 2500 أو 5000 فولت حسب المعدة تحت الاختبار، وعند أقصى فولت بيحل مقاومة عزل من 5 ميجا أوم لحد 1000 جيجا أوم (1 تيرا أوم) – مدى كافي لترانسفورمرات أو مولدات كبيرة فين فاحص أقل فولت هيدي قراءة مش موثوقة. غير اختبار العزل، بيقيس كمان فولت تيار مستمر/متردد لحد 600 فولت ومقاومة منخفضة من 0.1 لـ999.9 أوم لفحوصات ربط الأرضي.

تشخيصات PI وDAR، ومنفذ USB لتنزيل النتايج لكمبيوتر، وشهادة معايرة بيخلوه أداة جاهزة للتوثيق لشغل اختبار مطلوب فيه امتثال.

المواصفات الأساسية

• فولتات الاختبار: 500/1000/1500/2500/5000 فولت
• المقاومة: لحد 1000 جيجا أوم (1 تيرا أوم)
• تشخيصات PI/DAR، منفذ USB
• فولت تيار مستمر/متردد لحد 600 فولت، مقاومة منخفضة 0.1-999.9 أوم

الاستخدامات

• اختبار عزل ترانسفورمر ومولد كبير
• اختبار مطلوب فيه امتثال محتاج سجلات معايرة
• فحوصات عزل ومقاومة منخفضة أرضي مجتمعة

المواصفات الفنية

• فولت الاختبار: 500-5000 فولت (5 خيارات)
• المقاومة: لحد 1000 جيجا أوم
• الواجهة: USB
• قياس الفولت: تيار مستمر/متردد لحد 600 فولت

ممارسات اختبار آمنة

دايمًا اتأكد إن الدائرة مفصولة ومعزولة تمامًا قبل ما تطبق فولت اختبار، لأن أجهزة اختبار العزل بتطلع فولت عالي عن قصد وتوصيلها بدائرة حية خطر على المشغل والجهاز. فرّغ المعدة المختبرة بعد الاختبار، لأن الكابلات والملفات ممكن تحتفظ بشحنة كافية تدي صدمة بعد دقايق.

افصل الإلكترونيات الحساسة من الدائرة قبل الاختبار، لأن فولت الاختبار المطبق ممكن يضر أشباه الموصلات وأجهزة الحماية من التيار العالي اللي ماتصممتش تشوفه. سجل القراءات مع حرارة ورطوبة الجو، لأن مقاومة العزل بتتغير كتير مع الاتنين والاتجاه مع الوقت بيقول أكتر بكتير من رقم مطلق واحد.

لمزيد من التفاصيل التقنية راجع اختبار العزل بالميجاوميتر على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
