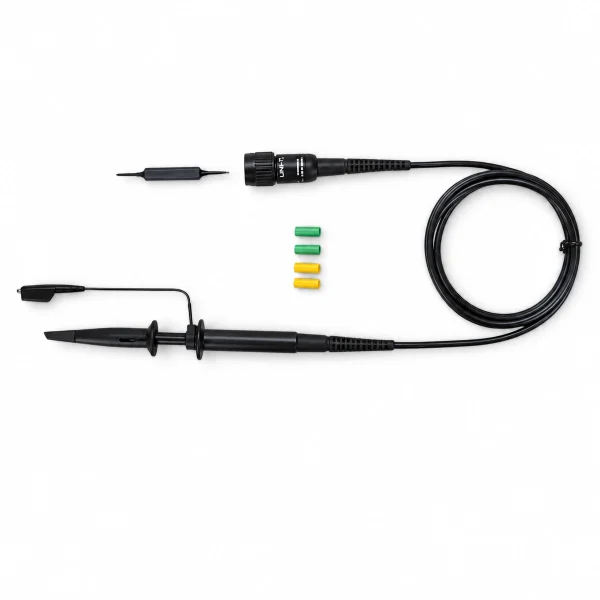

UT-V23 High Voltage Oscilloscope Probe 100MHz

UT-V23 high voltage probe

The UT-V23 high voltage probe from UNI-T is a 100:1 passive oscilloscope probe built specifically for safely measuring high-voltage signals that a standard 10:1 probe cannot handle.

How It Works

With a 100:1 attenuation ratio and 10MΩ input resistance, the UT-V23 steps a 2000Vpp signal down to a level the oscilloscope’s front end can safely digitize, while still delivering 100MHz of usable bandwidth for accurate waveform capture. This makes it suitable for probing power supply rails, inverter outputs, and other high-voltage points that would damage a standard probe or the scope input itself.

Key Features

• 100:1 attenuation ratio
• Maximum rated input: 2000Vpp
• Bandwidth: 100MHz
• Input resistance: 10MΩ ±2%
• Compatible with UNI-T and most BNC-input oscilloscopes

Typical Applications

• Measuring power supply rails and inverter outputs
• High-voltage circuit and power electronics diagnostics
• Any waveform capture task exceeding a standard probe’s safe voltage limit

Specifications

Attenuation: 100:1 | Max input: 2000Vpp | Bandwidth: 100MHz | Input resistance: 10MΩ ±2% | Connector: BNC

Setup and Probe Notes

Compensate the probes before any serious measurement session, because an uncompensated probe distorts square-wave edges enough to make a healthy signal look like a fault. Most scopes include a built-in calibration output for exactly this purpose, and the adjustment takes less than a minute with a small trimmer tool.

Match the probe attenuation setting on the scope to the physical switch on the probe itself, since a mismatch silently multiplies or divides every voltage reading by ten. Keep ground leads as short as practical when looking at fast edges, because a long ground loop adds ringing and overshoot that belong to the measurement setup rather than the circuit under test.

Buying and Ownership Notes

UNI-T publishes a full specification sheet and user manual for each model, and it is worth reading the accuracy figures for the specific ranges you plan to use rather than judging an instrument by its headline range alone. Accuracy is usually stated as a percentage of reading plus a number of least-significant digits, and that second term dominates at the low end of a range.

Keep the original manual and packaging where practical, because both help if the unit ever needs service or resale. For any instrument used in work that others rely on, a periodic check against a known reference, or formal calibration where the application requires it, is what keeps the results defensible rather than merely convenient.

Reference: UNI-T UT-V23 product specifications | More UNI-T Measuring Instruments

UT-V23 high voltage probe

مسبار UT-V23 high voltage probe من UNI-T مسبار أوسيلوسكوب باسيف بنسبة تخفيف 100:1، مصمم خصيصًا للقياس الآمن للإشارات عالية الجهد اللي مسبار 10:1 القياسي مش هيقدر يتعامل معاها.

إزاي شغالة

بنسبة تخفيف 100:1 ومعاوقة دخل 10 ميجا أوم، جهاز UT-V23 بيخفض إشارة 2000 فولت لمستوى الأوسيلوسكوب يقدر يحوّلها رقميًا بأمان، مع الحفاظ على تردد فعال 100 ميجاهرتز لالتقاط موجة دقيق. ده بيخليه مناسب لقياس خطوط مزودات الطاقة وخرج العاكسات ونقاط الجهد العالي التانية اللي ممكن تضر مسبار قياسي أو دخل الأوسيلوسكوب نفسه.

المواصفات الأساسية

• نسبة تخفيف 100:1
• أقصى دخل مصنف: 2000 فولت
• التردد: 100 ميجاهرتز
• معاوقة الدخل: 10 ميجا أوم ±2%
• متوافق مع أوسيلوسكوبات UNI-T وأغلب الأجهزة اللي بتستخدم دخل BNC

الاستخدامات

• قياس خطوط مزودات الطاقة وخرج العاكسات
• تشخيص الدوائر عالية الجهد والإلكترونيات الصناعية
• أي مهمة التقاط موجة تتجاوز الحد الآمن لمسبار قياسي

المواصفات الفنية

التخفيف: 100:1 | أقصى دخل: 2000 فولت | التردد: 100 ميجاهرتز | معاوقة الدخل: 10 ميجا أوم ±2% | الموصل: BNC

ملاحظات الإعداد والمساييب

اعمل معايرة للمساييب قبل أي جلسة قياس جدية، لأن مسبار غير معاير بيشوه حواف الموجة المربعة لدرجة تخلي إشارة سليمة تبان كأنها عطل. أغلب الأجهزة فيها خرج معايرة مدمج للغرض ده بالظبط، والضبط بياخد أقل من دقيقة بمفك صغير.

طابق إعداد تخفيف المسبار في الجهاز مع المفتاح الفيزيائي على المسبار نفسه، لأن عدم التطابق بيضرب أو يقسم كل قراءة فولت على عشرة من غير ما تحس. خلي أسلاك الأرضي قصيرة قد الإمكان وانت بتشوف حواف سريعة، لأن حلقة أرضي طويلة بتضيف رنين وتجاوز تابعين لإعداد القياس مش للدائرة اللي بتختبرها.

ملاحظات الشراء والاقتناء

UNI-T بتنشر ورقة مواصفات كاملة ودليل استخدام لكل موديل، ويستاهل تقرا أرقام الدقة للمديات اللي ناوي تستخدمها بالتحديد بدل ما تحكم على الجهاز من المدى الرئيسي لوحده. الدقة عادة بتتكتب كنسبة من القراءة زائد عدد من أقل الخانات دلالة، والحد التاني ده هو المسيطر في الطرف الواطي من المدى.

احتفظ بالدليل والعلبة الأصلية قد الإمكان، لأن الاتنين بيساعدوا لو الجهاز احتاج صيانة أو إعادة بيع يوم. لأي جهاز بيتستخدم في شغل ناس تانية معتمدة عليه، الفحص الدوري مقابل مرجع معروف، أو معايرة رسمية لو التطبيق بيتطلبها، هو اللي بيخلي النتائج قابلة للدفاع عنها مش مجرد مريحة.
