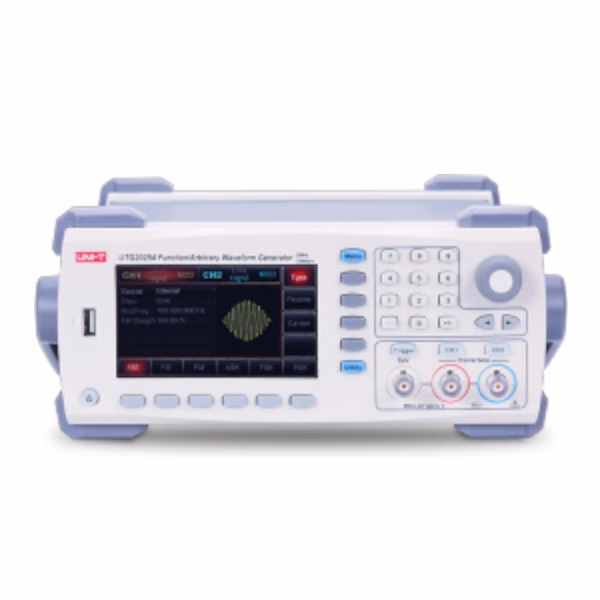

UNI-T UTG2025A Function Generator

UNI-T UTG2025A Function Generator

The UTG2025A function generator is a 2-channel arbitrary waveform generator from UNI-T outputting up to 25MHz per channel with a 125MS/s sample rate, the dual-channel step up from the single-channel UTG1010A.

UTG2025A function generator – How It Works

Its two independently-operable channels let you generate two different signals at once – useful for testing a differential circuit or driving two inputs of the same device simultaneously – each reaching up to 25MHz and 10Vpp at 50 ohm impedance (20Vpp at high impedance). Like its sibling, it supports AM, FM, PM, ASK, FSK, and PWM modulation plus 2Mpts of arbitrary waveform memory for custom shapes.

Its 4.3-inch LCD and USB PC connectivity keep configuration straightforward, and having two independent outputs makes it the more capable choice for dual-signal test setups that a single-channel generator simply can’t handle.

Key Features

• 2 independent channels, up to 25MHz each
• 125MS/s sample rate, 14-bit resolution
• Output: up to 10Vpp at 50 Ohm (20Vpp high-Z)
• AM/FM/PM/ASK/FSK/PWM modulation, 2Mpts arb memory

Typical Applications

• Dual-signal generation for differential circuit testing
• Driving two device inputs simultaneously
• General bench signal injection with two channels

Specifications

• Channels: 2 (independent), Frequency: up to 25MHz
• Sample Rate: 125MS/s, Resolution: 14-bit
• Output: up to 10Vpp (50 Ohm) / 20Vpp (high-Z)
• Arbitrary Memory: 2Mpts

Reference: function generator technology — browse our full range of UNI-T measuring instruments.

UNI-T UTG2025A Function Generator

مولد إشارة UTG2025A مولد موجة اختيارية بقناتين من UNI-T بيطلع لحد 25 ميجاهرتز لكل قناة بمعدل عينات 125 ميجا عينة/ثانية، الارتقاء بقناتين فوق UTG1010A أحادي القناة.

UTG2025A function generator – إزاي شغالة

قناتيه القابلتين للتشغيل المستقل بيخلوك تولّد إشارتين مختلفتين مرة واحدة – مفيد لاختبار دائرة تفاضلية أو تشغيل دخلين لنفس الجهاز في نفس الوقت – كل واحدة بتوصل لحد 25 ميجاهرتز و10000 ميلي فولت قمة لقمة عند ممانعة 50 أوم (20000 عند ممانعة عالية). زي أخوه، بيدعم تشكيل AM وFM وPM وASK وFSK وPWM بالإضافة لذاكرة موجة اختيارية 2 ميجا نقطة لأشكال مخصصة.

شاشته LCD 4.3 بوصة واتصال USB بالكمبيوتر بيخلوا الإعداد مباشر، ووجود خرجين مستقلين بيخليه الاختيار الأقدر لإعدادات اختبار إشارتين مولد أحادي القناة ببساطة مش هيقدر عليها.

المواصفات الأساسية

• قناتين مستقلتين، لحد 25 ميجاهرتز لكل واحدة
• معدل عينات 125 ميجا عينة/ثانية، دقة 14 بت
• الخرج: لحد 10000 ميلي فولت قمة لقمة عند 50 أوم (20000 ممانعة عالية)
• تشكيل AM/FM/PM/ASK/FSK/PWM، ذاكرة اختيارية 2 ميجا نقطة

الاستخدامات

• توليد إشارتين لاختبار دائرة تفاضلية
• تشغيل دخلين لجهاز في نفس الوقت
• حقن إشارة مكتبي عام بقناتين

المواصفات الفنية

• القنوات: 2 (مستقلتين)، التردد: لحد 25 ميجاهرتز
• معدل العينات: 125 ميجا عينة/ثانية، الدقة: 14 بت
• الخرج: لحد 10000 ميلي فولت (50 أوم) / 20000 (ممانعة عالية)
• الذاكرة الاختيارية: 2 ميجا نقطة

لمزيد من التفاصيل التقنية راجع تقنية مولد الإشارة على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
