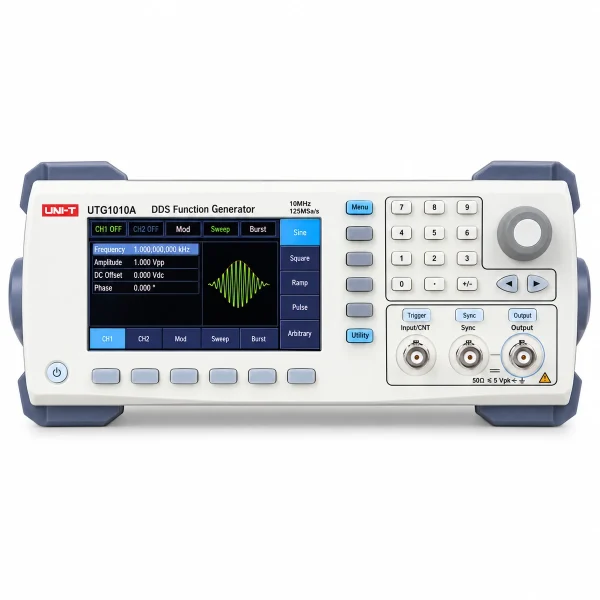

The UTG1010A function generator is a single-channel arbitrary waveform generator from UNI-T outputting up to 10MHz with a 125MSa/s sample rate and 14-bit vertical resolution.

UTG1010A function generator – How It Works

It generates sine, square, ramp, triangle, pulse, noise, DC, and fully arbitrary waveforms, with each waveform type carrying its own frequency ceiling – sine reaches the full 10MHz while square tops out at 5MHz. Built-in AM, FM, PM, ASK, FSK, and PWM modulation let you simulate complex real-world signals rather than just plain repeating waveforms, useful for testing how a circuit responds to a modulated input.

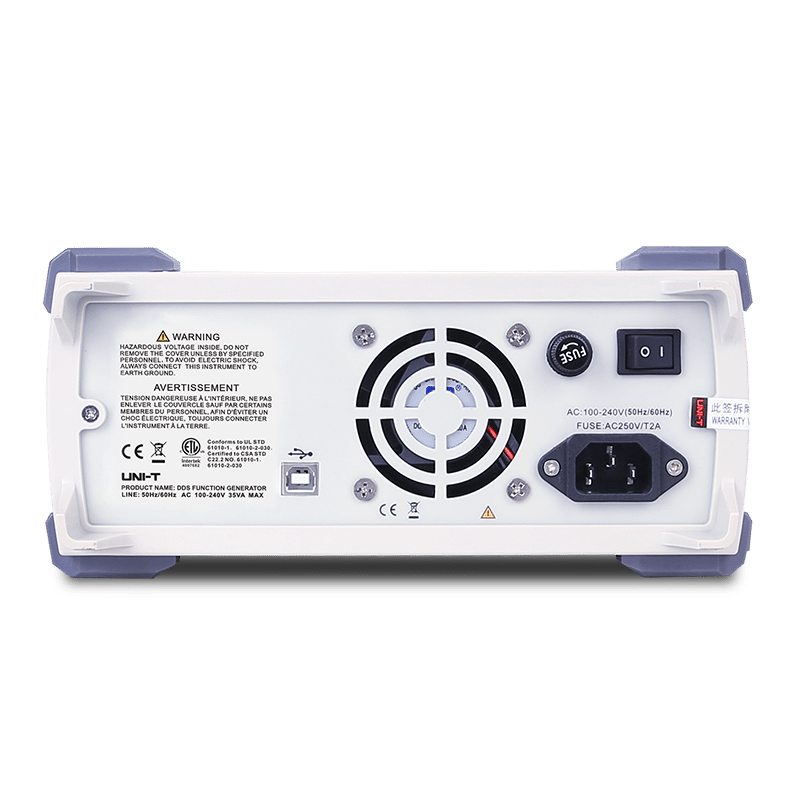

Its 4.3-inch color TFT display and USB Device interface make it easy to configure waveform parameters and load custom arbitrary shapes from a PC, and the 1mVpp-10Vpp output range covers most bench-level signal injection needs.

Key Features

• 1 channel, up to 10MHz (sine)
• 125MSa/s sample rate, 14-bit resolution
• Sine, square, ramp, triangle, pulse, noise, arbitrary waveforms
• AM/FM/PM/ASK/FSK/PWM modulation, USB Device

Typical Applications

• Basic bench signal injection and circuit testing
• Simulating modulated real-world input signals
• Custom arbitrary waveform generation via PC

Specifications

• Channels: 1, Frequency: up to 10MHz
• Sample Rate: 125MSa/s, Resolution: 14-bit
• Output: 1mVpp-10Vpp (50 Ohm)
• Display: 4.3-inch TFT, USB Device

Signal Output Notes

Remember that most generator outputs are specified into a 50-ohm load, so connecting a high-impedance input such as an oscilloscope can show roughly double the amplitude the display indicates unless the output impedance setting is matched accordingly. Checking this once at the start of a session avoids a lot of confusion later.

Use short, properly terminated coaxial cables for higher frequencies, because long unterminated leads introduce reflections that distort the waveform arriving at the device under test. Let the unit warm up for a few minutes before precision frequency work, since output stability improves once internal components reach their normal operating temperature.
