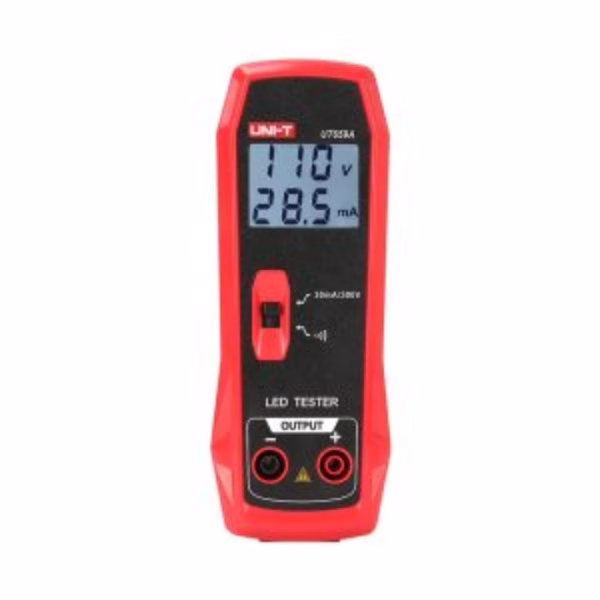

UNI-T UT659A LED Tester

UNI-T UT659A LED Tester

The UT659A LED tester is a mains-powered UNI-T instrument that tests LEDs by outputting up to 300V and 30mA, automatically identifying polarity and adjusting to the LED’s actual forward voltage.

UT659A LED tester – How It Works

Powered directly from 85V-265V mains after a 1-minute warm-up for stable output, it applies an adaptive test voltage between 24V and 300V that automatically adjusts to whatever forward voltage drop the specific LED under test actually needs, rather than requiring you to guess a fixed voltage. Its automatic polarity detection means you don’t need to identify the anode and cathode before connecting the LED.

A separate continuity mode at 5V DC with 0-99.9 ohm resistance measurement covers basic connectivity checks alongside the main LED test function.

Key Features

• Adaptive LED test: 24V-300V output, 2mA-30mA current
• Automatic polarity detection
• Mains-powered: 85V-265V, 50/60Hz input
• Continuity mode: 5V DC, 0-99.9 ohm

Typical Applications

• LED lamp and strip testing before installation
• Identifying dead or mismatched LEDs
• Basic continuity checks on connected components

Specifications

• Output: 24V-300V, 2mA-30mA
• Input: 85V-265V mains, 50/60Hz
• Continuity: 5V DC, 0-99.9 ohm
• Feature: Automatic polarity detection

Care and Practical Notes

Store the instrument in a dry place within its rated temperature range and remove the batteries if it will sit unused for an extended period, because a leaking cell is one of the most common ways a perfectly good test instrument is written off. A protective case pays for itself the first time the tool is dropped.

Let the instrument acclimatize when moving it between very different environments, and allow a short warm-up before precision work, since internal components need to reach a stable temperature before their readings settle. Comparing measurements against a known reference occasionally is the simplest way to catch drift before it affects a job that matters.

Reference: LED forward voltage characteristics — browse our full range of UNI-T measuring instruments.

UNI-T UT659A LED Tester

فاحص LED UT659A جهاز UNI-T بيشتغل بالكهرباء الأرضي بيختبر الـLED بإخراج لحد 300 فولت و30 مللي أمبير، بيحدد القطبية تلقائيًا ويتظبط على جهد التقدم الفعلي للـLED.

UT659A LED tester – إزاي شغالة

بيتغذى مباشرة من كهرباء أرضي 85-265 فولت بعد تسخين دقيقة واحدة لخرج ثابت، بيطبق جهد اختبار متكيف بين 24 و300 فولت بيتظبط تلقائيًا على أي جهد تقدم فعلي محتاجه الـLED المختبر بالتحديد، بدل ما تحتاج تخمن جهد ثابت. كشف القطبية التلقائي بتاعه معناه إنك مش محتاج تحدد الأنود والكاثود قبل ما توصل الـLED.

وضع استمرارية منفصل بـ5 فولت تيار مستمر مع قياس مقاومة 0-99.9 أوم بيغطي فحوصات اتصال أساسية جنب وظيفة اختبار الـLED الرئيسية.

المواصفات الأساسية

• اختبار LED متكيف: خرج 24-300 فولت، تيار 2-30 مللي أمبير
• كشف قطبية تلقائي
• يعمل بالكهرباء الأرضي: دخل 85-265 فولت، 50/60 هرتز
• وضع استمرارية: 5 فولت تيار مستمر، 0-99.9 أوم

الاستخدامات

• اختبار لمبات وشرائط LED قبل التركيب
• تحديد LED معطلة أو غير متطابقة
• فحوصات استمرارية أساسية على مكونات موصولة

المواصفات الفنية

• الخرج: 24-300 فولت، 2-30 مللي أمبير
• الدخل: كهرباء أرضي 85-265 فولت، 50/60 هرتز
• الاستمرارية: 5 فولت تيار مستمر، 0-99.9 أوم
• الميزة: كشف قطبية تلقائي

العناية وملاحظات عملية

خزن الجهاز في مكان جاف في حدود مدى حرارته المقنن وشيل البطاريات لو هيقعد من غير استخدام فترة طويلة، لأن بطارية بتسرب من أشهر الطرق اللي بيتشطب بيها جهاز قياس سليم تمامًا. شنطة حماية بتعوض تكلفتها أول مرة الأداة توقع.

سيب الجهاز يتأقلم لما تنقله بين بيئات مختلفة جدًا، وسيبه يسخن فترة قصيرة قبل الشغل الدقيق، لأن المكونات الداخلية محتاجة توصل لحرارة مستقرة قبل ما قراءاتها تستقر. مقارنة القياسات بمرجع معروف من وقت للتاني أبسط طريقة تمسك بيها الانحراف قبل ما يأثر على شغلانة مهمة.

لمزيد من التفاصيل التقنية راجع خصائص جهد تقدم الـLED على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
