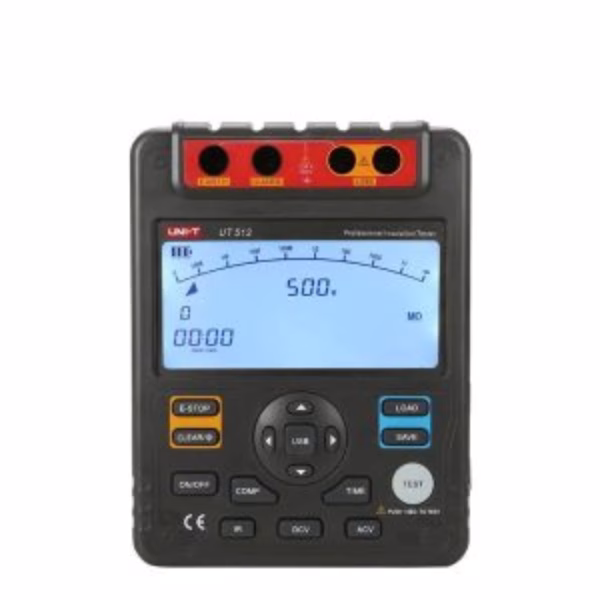

UNI-T UT512 Insulation Resistance Tester

UNI-T UT512 Insulation Resistance Tester

The UT512 insulation tester reaches a 5000V test voltage, far beyond the UT511’s 1000V ceiling, for testing large industrial equipment that needs higher-voltage insulation stress.

UT512 insulation tester – How It Works

Testing insulation at up to 5kV reveals weaknesses that a lower test voltage might not stress enough to expose, making it the right tool for large transformers, high-voltage motors, and generators where a 1000V test wouldn’t give a confident result. It shares the same 9999-count display, 30-segment bar graph, PI/DAR diagnostics, and 18-group storage as the UT511 – the higher voltage capability is the genuine practical upgrade.

Built for large industrial equipment testing where a standard 1000V megger isn’t enough, it’s the higher-capability sibling for demanding electrical maintenance work.

Key Features

• Test voltage: up to 5000V
• 9999-count display, 30-segment analog bar graph
• PI/DAR diagnostics, comparison mode
• 18-group data storage, auto discharge

Typical Applications

• Large transformer and high-voltage motor testing
• Industrial generator insulation evaluation
• Electrical maintenance needing 5kV test stress

Specifications

• Test Voltage: up to 5000V
• Display: 9999-count, 30-segment bar graph
• Diagnostics: PI, DAR
• Storage: 18 groups

Safe Testing Practice

Always confirm the circuit is fully de-energized and isolated before applying a test voltage, because insulation testers deliberately output high voltage and connecting one to a live circuit is dangerous to both the operator and the instrument. Discharge the tested equipment afterwards, since cables and windings can hold a charge long enough to deliver a shock minutes later.

Disconnect sensitive electronics from the circuit before testing, as the applied test voltage can damage semiconductors and surge protection devices that were never designed to see it. Record readings alongside ambient temperature and humidity, because insulation resistance varies significantly with both and a trend over time tells far more than a single absolute number.

Reference: megohmmeter insulation testing — browse our full range of UNI-T measuring instruments.

UNI-T UT512 Insulation Resistance Tester

فاحص UT512 للعزل بيوصل لفولت اختبار 5000 فولت، أبعد بكتير من سقف UT511 البالغ 1000 فولت، لاختبار معدات صناعية كبيرة محتاجة إجهاد عزل بفولت أعلى.

UT512 insulation tester – إزاي شغالة

اختبار العزل لحد 5 كيلوفولت بيكشف نقط ضعف فولت اختبار أقل ممكن ميجهدش بما يكفي عشان يكشفها، وده بيخليه الأداة الصح لترانسفورمرات كبيرة ومحركات جهد عالي ومولدات فين اختبار 1000 فولت مش هيدي نتيجة واثوق. بيشارك نفس شاشة 9999 عدد ورسم شريطي 30 قطاع وتشخيصات PI/DAR وتخزين 18 مجموعة زي UT511 – القدرة على فولت أعلى هي الترقية العملية الحقيقية.

مبني لاختبار معدات صناعية كبيرة فين ميجر 1000 فولت قياسي مش كافي، هو الأخ الأعلى قدرة لشغل صيانة كهربائية متطلب.

المواصفات الأساسية

• فولت الاختبار: لحد 5000 فولت
• شاشة 9999 عدد، رسم شريطي تناظري 30 قطاع
• تشخيصات PI/DAR، وضع مقارنة
• تخزين بيانات 18 مجموعة، تفريغ تلقائي

الاستخدامات

• اختبار ترانسفورمر كبير ومحرك جهد عالي
• تقييم عزل مولد صناعي
• صيانة كهربائية محتاجة إجهاد اختبار 5 كيلوفولت

المواصفات الفنية

• فولت الاختبار: لحد 5000 فولت
• الشاشة: 9999 عدد، رسم شريطي 30 قطاع
• التشخيصات: PI، DAR
• التخزين: 18 مجموعة

ممارسات اختبار آمنة

دايمًا اتأكد إن الدائرة مفصولة ومعزولة تمامًا قبل ما تطبق فولت اختبار، لأن أجهزة اختبار العزل بتطلع فولت عالي عن قصد وتوصيلها بدائرة حية خطر على المشغل والجهاز. فرّغ المعدة المختبرة بعد الاختبار، لأن الكابلات والملفات ممكن تحتفظ بشحنة كافية تدي صدمة بعد دقايق.

افصل الإلكترونيات الحساسة من الدائرة قبل الاختبار، لأن فولت الاختبار المطبق ممكن يضر أشباه الموصلات وأجهزة الحماية من التيار العالي اللي ماتصممتش تشوفه. سجل القراءات مع حرارة ورطوبة الجو، لأن مقاومة العزل بتتغير كتير مع الاتنين والاتجاه مع الوقت بيقول أكتر بكتير من رقم مطلق واحد.

لمزيد من التفاصيل التقنية راجع اختبار العزل بالميجاوميتر على ويكيبيديا، وتصفح باقي أجهزة قياس UNI-T المتوفرة عندنا.
