GPS Module NEO-6M

GPS Module NEO-6M

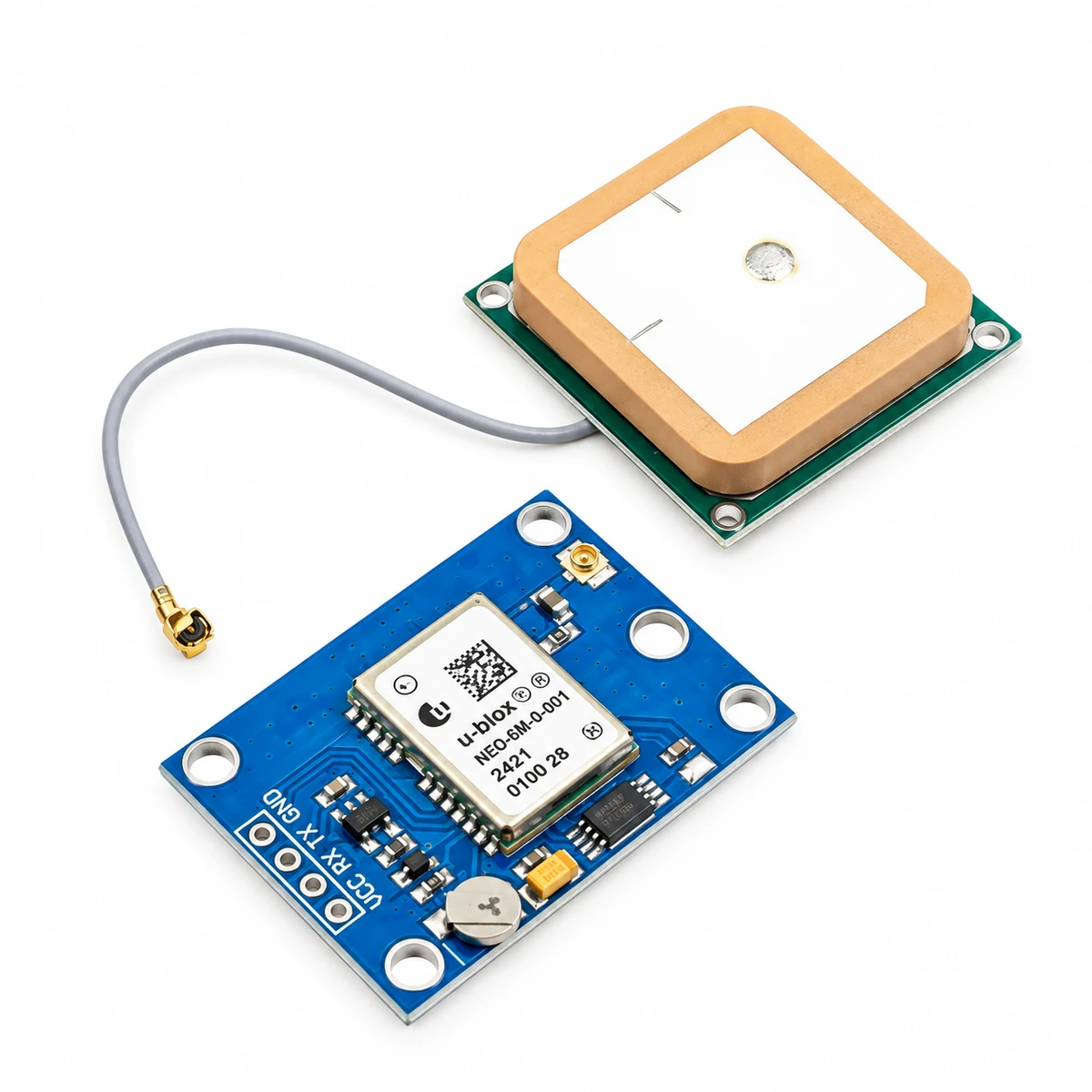

The GPS Module NEO-6M is built around u-blox’s NEO-6M receiver chip, tracking up to 22 satellites across 50 channels with a receiver sensitivity of -161dB, and communicates with any microcontroller over a simple UART serial connection at 9600bps.

NEO-6M – How It Works

A small backup battery on the breakout board keeps its almanac and last-known position in memory during power loss, enabling a warm start and a typical Time-To-First-Fix under 1 second once it has a recent fix to work from — a cold start in a new location takes noticeably longer while it re-acquires satellites from scratch. The module outputs standard NMEA sentences that libraries like TinyGPS++ parse directly into latitude, longitude, altitude and speed, so a project doesn’t need to write its own NMEA parser. Its built-in EEPROM stores configuration settings that persist even when the backup battery itself is removed.

Key Features

• u-blox NEO-6M chip, 50 channels, up to 22 satellites tracked
• UART interface, 9600bps, standard NMEA output
• Time-To-First-Fix: under 1 second (warm start)
• Built-in EEPROM, backup battery for warm starts

Typical Applications

• Vehicle and drone GPS tracking
• Geotagging data-logging projects
• Navigation and speed/altitude measurement

Specifications

• Operating voltage: 3.3-5V
• Altitude: up to 50,000m, velocity: up to 500m/s
• Antenna: external U.FL ceramic antenna

Specifications are sourced from Electrocredible’s NEO-6M reference guide. Because GPS reception needs a relatively clear view of the sky, indoor testing typically shows no fix at all until the antenna is moved near a window or taken fully outdoors into open sky.

Because the UART output runs at a fixed 9600 baud by default, mismatched serial settings on the microcontroller side are by far the most common reason a first setup shows garbled or completely empty NMEA data.

Looking for more sensors? Browse our full range of sensors and modules.

موديول GPS طراز NEO-6M

موديول GPS طراز NEO-6M مبني على شريحة استقبال u-blox NEO-6M، وبيتتبع حتى 22 قمر صناعي عبر 50 قناة بحساسية استقبال -161 ديسيبل، وبيتواصل مع أي متحكم عبر توصيل تسلسلي UART بسيط بسرعة 9600 بود.

NEO-6M – إزاي شغال

بطارية احتياطية صغيرة على البورد بتحافظ على البيانات الفلكية وآخر موقع معروف في الذاكرة أثناء انقطاع الطاقة، وده بيمكّن بداية دافئة وزمن تثبيت أول أقل من ثانية لما يكون عنده تثبيت حديث يشتغل بيه — بداية باردة في مكان جديد بتاخد وقت أطول ملحوظ وهو بيعيد اكتساب الأقمار من الصفر. الموديول بيطلع جمل NMEA قياسية بتتحلل مباشرة بمكتبات زي TinyGPS++ لخط عرض وطول وارتفاع وسرعة، فمشروعك مش محتاج يكتب محلل NMEA خاص بيه. الـEEPROM المدمج بيخزن إعدادات ثابتة حتى لو البطارية الاحتياطية اتشالت.

المواصفات الأساسية

• شريحة u-blox NEO-6M، 50 قناة، تتبع حتى 22 قمر صناعي
• واجهة UART، 9600 بود، خرج NMEA قياسي
• زمن تثبيت أول: أقل من ثانية (بداية دافئة)
• EEPROM مدمج، بطارية احتياطية للبداية الدافئة

الاستخدامات

• تتبع GPS للمركبات والدرونز
• مشاريع تسجيل بيانات بعلامات جغرافية
• ملاحة وقياس سرعة/ارتفاع

المواصفات الفنية

• جهد التشغيل: 3.3-5 فولت
• الارتفاع: حتى 50000 متر، السرعة: حتى 500 م/ث
• الهوائي: هوائي سيراميك خارجي U.FL

المواصفات مأخوذة من دليل Electrocredible المرجعي لـNEO-6M. وبما إن استقبال GPS محتاج رؤية صافية نسبيًا للسماء، الاختبار الداخلي عادة بيوري مفيش تثبيت خالص لحد ما الهوائي يتحرك جنب شباك أو برا.
