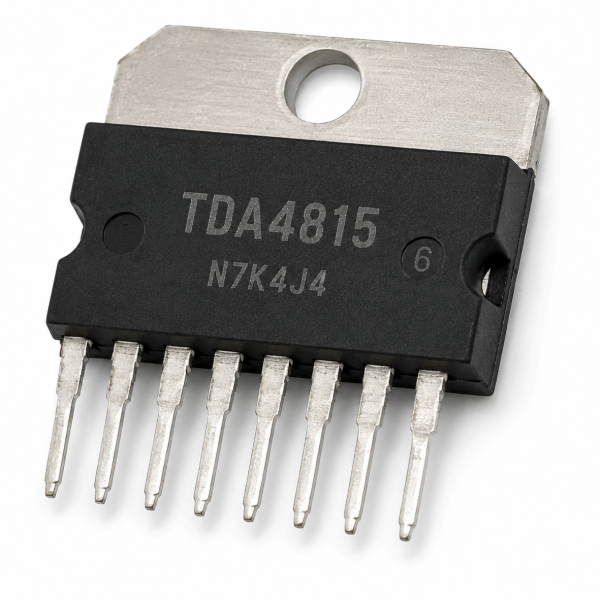

TDA4815 TV Vertical Deflection and SMPS Control IC

The TDA4815 is a combined vertical deflection and switch-mode power supply control IC for television receivers, integrating two related TV support functions in one chip.

TDA4815 – How It Works

Combining vertical deflection driving with SMPS control logic (similar in concept to how the LA7848 also in this catalog combines vertical deflection with E/W correction), it reduces the total part count needed in a TV chassis by handling two related timing/power functions from a single integrated chip.

Its combined function reflects the broader industry trend toward integrating multiple TV support functions onto fewer chips, similar to the LA7848 also in this catalog which combines vertical deflection with geometry correction.

Key Features

• Combined vertical deflection + SMPS control
• Reduces TV chassis part count
• Integrated TV support chip design

Typical Applications

• TV chassis vertical deflection and power control
• Integrated consumer TV support circuits
• Vintage TV chassis repair

Datasheet Specifications

• Function: Vertical deflection + SMPS control
• Application: TV chassis integrated support
• Package: DIP
