TD62504

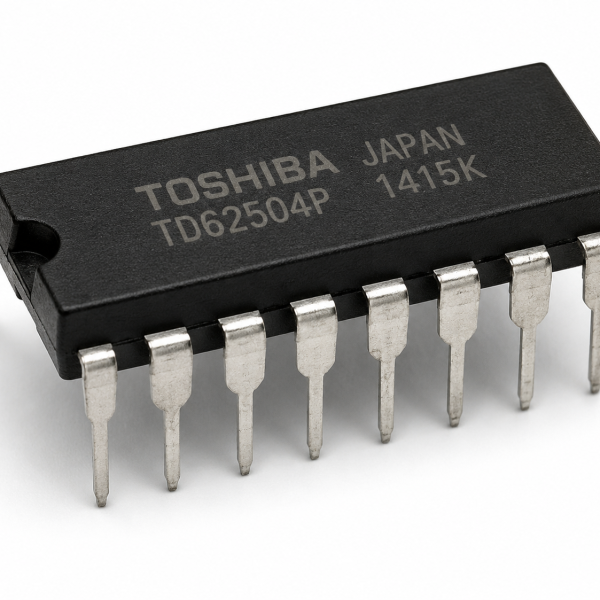

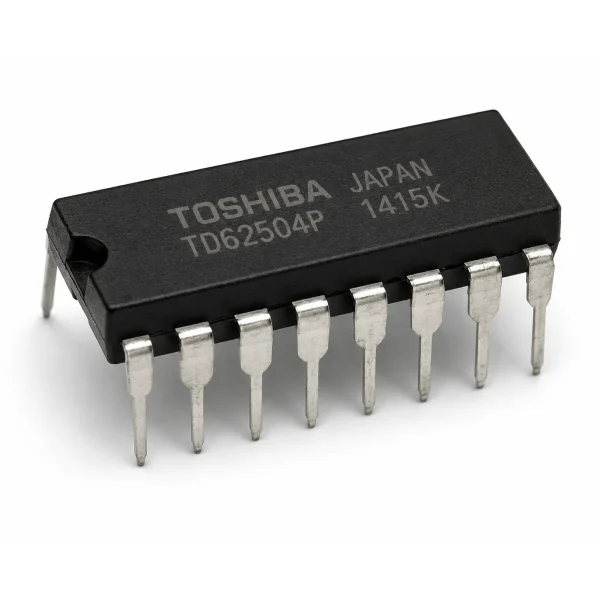

TD62504 8-Channel Source Driver (Toshiba)

The TD62504 (Toshiba) is an 8-channel high-current source driver IC, sourcing (rather than sinking) current to drive loads referenced to a positive supply rail.

TD62504 – How It Works

Unlike sink-type Darlington drivers such as the TD62083AP also in this catalog which pull current toward ground, this source-type driver pushes current out to the load from the supply rail, useful for driving loads (like certain LED matrix configurations or PNP-style circuits) that specifically need current sourced rather than sunk.

When a design specifically needs to source current to a load (rather than sink it toward ground like the TD62083AP/TD62308 also in this catalog), this source-type driver is the correct part to choose.

Key Features

• 8-channel current-source driver
• Drives loads referenced to positive supply
• Alternative to sink-type Darlington drivers

Typical Applications

• LED matrix source-side driving
• PNP-style peripheral load driving
• Applications needing current-source rather than sink

Datasheet Specifications

• Channels: 8 current-source drivers
• Manufacturer: Toshiba
• Function: High-current source (not sink) driver

For more background, see the Darlington transistor pair: reference. Browse our full range of ICs and microcontrollers.

TD62504 8-Channel Source Driver (Toshiba)

دائرة TD62504 (توشيبا) درايفر مصدر عالي التيار بـ8 قنوات، بتوفر (بدل تسحب) تيار عشان تشغل أحمال مرجعية لرابط تغذية موجب.

TD62504 – إزاي شغالة

عكس درايفرات دارلنجتون من نوع سحب زي TD62083AP الموجودة كمان في الكتالوج اللي بتسحب تيار تجاه الأرضي، درايفر نوع المصدر ده بيدفع تيار للخارج للحمل من رابط التغذية، مفيد لتشغيل أحمال (زي تهيئات مصفوفة LED معينة أو دوائر بأسلوب PNP) محتاجة بالتحديد تيار موفر مش مسحوب.

لما تصميم محتاج بالتحديد يوفر تيار لحمل (بدل يسحبه تجاه الأرضي زي TD62083AP/TD62308 الموجودين كمان في الكتالوج)، درايفر نوع المصدر ده هو القطعة الصح تختارها.

المواصفات الأساسية

• درايفر مصدر تيار بـ8 قنوات
• بتشغل أحمال مرجعية لتغذية موجبة
• بديل لدرايفرات دارلنجتون نوع سحب

الاستخدامات

• تشغيل جانب مصدر مصفوفة LED
• تشغيل حمل طرفي بأسلوب PNP
• تطبيقات محتاجة مصدر تيار مش سحب

المواصفات الفنية

• القنوات: 8 درايفر مصدر تيار
• الشركة المصنعة: توشيبا
• الوظيفة: درايفر مصدر (مش سحب) عالي التيار

لمزيد من التفاصيل التقنية راجع زوج ترانزستور دارلنجتون على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
