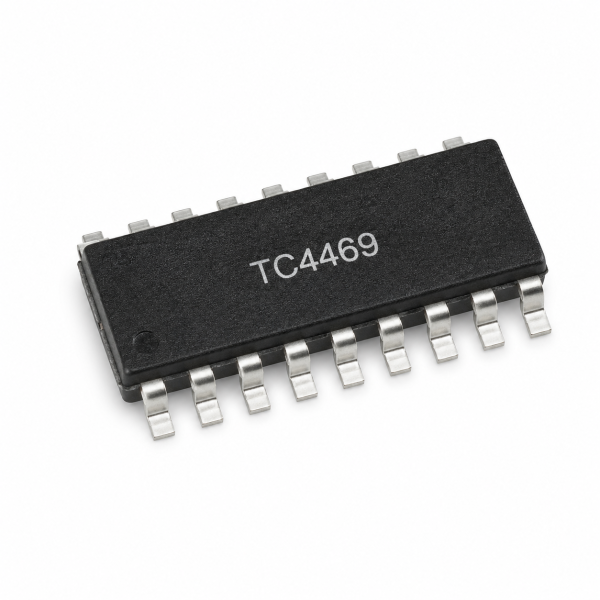

TC4469

TC4469 Quad MOSFET Driver (High-Speed)

The TC4469 is a quad high-speed MOSFET driver IC, four independent drivers designed specifically to switch power MOSFET gates quickly and efficiently.

TC4469 – How It Works

Like the PC925 also in this catalog but as a non-isolated direct-drive IC rather than an optocoupler, each of its four channels can source and sink significant peak current to rapidly charge and discharge a power MOSFET’s gate capacitance, minimizing switching losses in high-frequency power conversion and motor drive applications.

Unlike the isolated PC925 also in this catalog, it provides no electrical isolation between input and output — choose it specifically when the MOSFET gate driver doesn’t need galvanic isolation from the control logic.

Key Features

• 4 independent high-speed MOSFET driver channels
• High peak source/sink current capability
• Minimizes MOSFET switching losses

Typical Applications

• Power MOSFET gate driving in switching converters
• Motor drive and inverter gate driving
• High-frequency power conversion circuits

Datasheet Specifications

• Channels: 4 independent MOSFET drivers
• Function: High-speed gate drive
• Package: 14-pin DIP

For more background, see MOSFET gate drive circuit design: reference. Browse our full range of ICs and microcontrollers.

TC4469 Quad MOSFET Driver (High-Speed)

دائرة TC4469 درايفر MOSFET رباعي عالي السرعة، 4 درايفر مستقل مصمم بالتحديد لتبديل بوابات MOSFET قدرة بسرعة وكفاءة.

TC4469 – إزاي شغالة

زي PC925 الموجودة كمان في الكتالوج لكن كشريحة تشغيل مباشر غير معزولة بدل أوبتوكوبلر، كل واحدة من قنواتها الأربعة تقدر توفر وتسحب تيار ذروة كبير عشان تشحن وتفرغ ممانعة بوابة MOSFET قدرة بسرعة، وده بيقلل خسائر التبديل في تطبيقات تحويل قدرة وتشغيل موتور عالي التردد.

عكس PC925 المعزولة الموجودة كمان في الكتالوج، مش بتوفر عزل كهربي بين الدخل والخرج — اختارها بالتحديد لما درايفر بوابة MOSFET مش محتاج عزل جلفاني عن منطق التحكم.

المواصفات الأساسية

• 4 قنوات درايفر MOSFET عالي السرعة مستقلة
• قدرة توفير/سحب تيار ذروة عالية
• بتقلل خسائر تبديل MOSFET

الاستخدامات

• تشغيل بوابة MOSFET قدرة في محولات سويتشينج
• تشغيل بوابة تشغيل موتور وإنفرتر
• دوائر تحويل قدرة عالي التردد

المواصفات الفنية

• القنوات: 4 درايفر MOSFET مستقلة
• الوظيفة: تشغيل بوابة عالي السرعة
• التغليف: DIP بـ14 رجل

لمزيد من التفاصيل التقنية راجع تصميم دائرة تشغيل بوابة MOSFET على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
