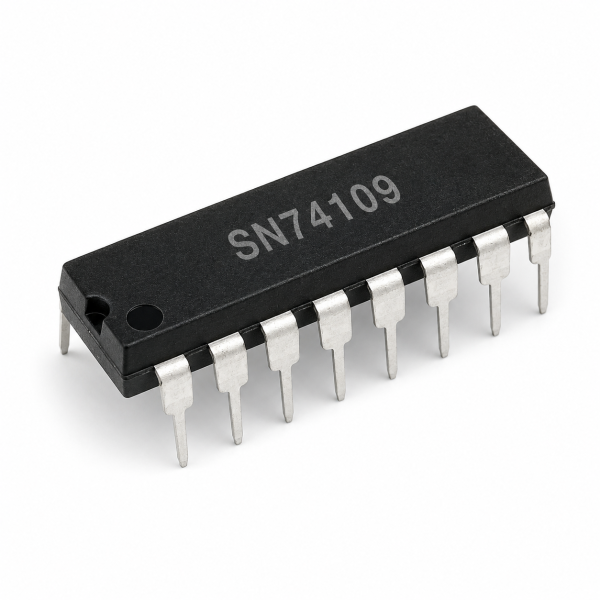

SN74109 Dual JK Positive-Edge-Triggered Flip-Flop (Texas Instruments)

The SN74109 (Texas Instruments) is a dual JK positive-edge-triggered flip-flop IC, similar in function to the 74109 also in this catalog but with the full “SN” Texas Instruments part-number prefix.

SN74109 – How It Works

Unlike master-slave JK flip-flops such as the 7473 also in this catalog, its positive-edge-triggered design captures the J/K inputs and updates the output right at the rising clock edge rather than waiting for the pulse to complete, with individual preset and clear inputs for asynchronous control.

The “SN74” prefix specifically marks it as a genuine Texas Instruments part (TI’s standard commercial-grade 74-series numbering scheme), useful when a repair calls for verified-authentic components.

Key Features

• 2 independent positive-edge-triggered JK flip-flops
• Individual preset/clear per flip-flop
• Genuine Texas Instruments SN-prefix part

Typical Applications

• Edge-triggered sequential logic circuits
• Digital counter and state machine designs
• Genuine-part-required repair applications

Datasheet Specifications

• Flip-Flops: 2 independent, positive-edge JK
• Manufacturer: Texas Instruments (SN-prefix)
• Package: 16-pin DIP

For more background, see JK flip-flop circuit theory: reference. Browse our full range of ICs and microcontrollers.
