SMD 4558

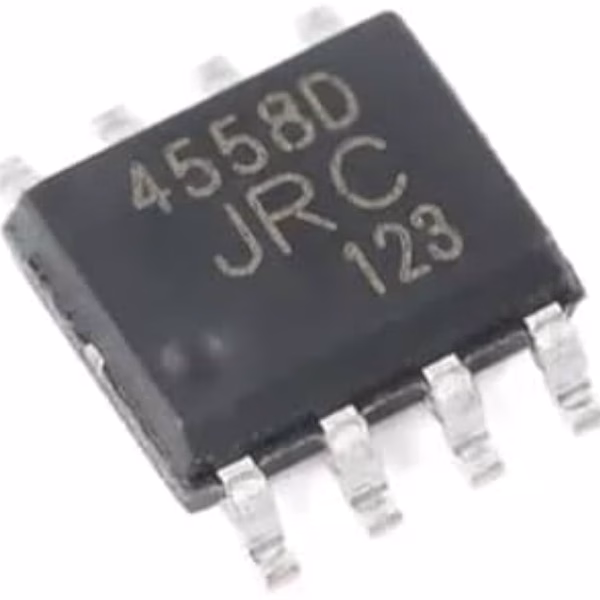

4558 SMD Dual Operational Amplifier

The 4558 (SMD package) is the surface-mount version of the classic dual operational amplifier — functionally identical to the through-hole DIP version widely used in audio equipment.

4558 – How It Works

Same internal circuit as the through-hole 4558: two independent, internally-compensated op-amps — just in a smaller footprint suited to modern automated SMD assembly and compact audio circuit boards.

Choose this SMD variant specifically for modern compact pedal or audio equipment PCB designs, otherwise it performs identically to the through-hole 4558 also in this catalog.

Key Features

• 2 independent op-amps in one package
• Dual-supply operation
• Compact SMD package for automated assembly

Typical Applications

• Audio mixer and preamp line-level stages on compact PCBs
• Guitar effects pedal circuits
• Active filter and tone control circuits

Datasheet Specifications

• Supply Voltage: typically ±4V to ±18V
• Amplifiers per Package: 2
• Package: SOIC (SMD)

For more background, see operational amplifier theory: reference. Browse our full range of ICs and microcontrollers.

4558 SMD Dual Operational Amplifier

دائرة 4558 (تغليفة SMD) نسخة سطحية من مضخم العمليات الثنائي الكلاسيكي — مطابقة وظيفيًا لنسخة DIP القابلة للحام اليدوي المستخدمة بكثرة في أجهزة الصوت.

4558 – إزاي شغالة

نفس الدائرة الداخلية زي 4558 القابلة للحام اليدوي: مضخمي عمليات مستقلين معوّضين داخليًا — بس في مساحة أصغر مناسبة للتجميع الآلي SMD الحديث وبوردات دوائر صوت مدمجة.

اختار نسخة SMD دي بالتحديد لتصميمات بورد بدالات أو أجهزة صوت حديثة مدمجة، غير كده بتشتغل بنفس طريقة نسخة DIP 4558 القابلة للحام اليدوي الموجودة كمان في الكتالوج.

المواصفات الأساسية

• مضخمي عمليات مستقلين في تغليفة واحدة
• تشغيل بتغذية مزدوجة
• تغليفة SMD مدمجة للتجميع الآلي

الاستخدامات

• مراحل مستوى خط ميكسر وبري-أمب على بوردات مدمجة
• دوائر بدالات تأثيرات جيتار
• دوائر فلتر نشط وتحكم طبقة

المواصفات الفنية

• جهد التغذية: عادة ±4 إلى ±18 فولت
• عدد المضخمات لكل تغليفة: 2
• التغليف: SOIC (SMD)

لمزيد من التفاصيل التقنية راجع مضخم العمليات على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
