MKS OSC V1 Stepper Motor Pulse Generator Controller Module With Manual Control

MKS OSC V1 Stepper Motor Pulse Generator Controller Module With Manual Control

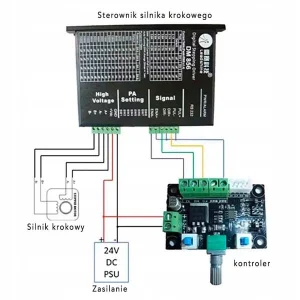

The MKS OSC V1 is a manual pulse signal generator built for testing and controlling stepper motor drivers. Because it needs no microcontroller, CNC controller, or computer, it speeds up bench testing and commissioning. So, it fits anyone who wants to check a stepper driver without a full control setup.

As a result, users get adjustable PWM or pulse signals ready to feed into a compatible stepper driver. Additionally, an onboard potentiometer sets motor speed manually. Furthermore, push buttons handle enable/disable and direction switching. On top of that, three jumper-selectable frequency ranges cover a wide range of stepper drivers.

Key Features of the MKS OSC V1

• Generates PWM or pulse control signals for stepper motor drivers.
• Also allows manual speed adjustment using an onboard potentiometer.
• Uses a push button for motor enable and disable.
• Additionally, a push button switches clockwise and counterclockwise rotation.
• Offers three selectable pulse frequency ranges via jumpers.
• Furthermore, it operates from an 8VDC to 24VDC power supply.
• Works with most STEP/DIR stepper motor drivers.

MKS OSC V1 Specifications

• Module Model: MKS OSC V1
• Module Type: stepper motor pulse generator
• Operating Voltage: 8VDC to 24VDC
• Signal Output: PWM, pulse
• Motor Direction: clockwise, counterclockwise
• Speed Control: onboard potentiometer
• Frequency Selection: jumper selectable, 3 ranges
• High Frequency Range: 5.4kHz to 160kHz
• Medium Frequency Range: 540Hz to 16.6kHz
• Low Frequency Range: 80Hz to 2.4kHz
• Control Interface: enable button, direction button, potentiometer
• Indicators: power LED, enable LED, direction LED
• Board Dimensions: 58 x 38.6mm

Applications for the MKS OSC V1

• Fits stepper motor driver testing.
• Also suits CNC machine commissioning.
• Works for motion control system debugging.
• Handles automation equipment testing.
• Additionally, it fits laboratory demonstrations.
• Suits robotics projects.
• Also works for educational training.
• Fits DIY CNC projects.
• Furthermore, it suits stepper motor evaluation.
• Rounds out production equipment maintenance.

Package Contents

• 1x MKS OSC V1 Stepper Motor Pulse Generator Controller Module With Manual Control

This pulse generator module ships brand new from Electrolik. So, it arrives ready to wire into a stepper driver right away. Therefore, only a power supply and a compatible driver are needed to start testing.

Looking for more motor drivers and control modules? Browse our full range of motors and drivers at Electrolik for more automation-ready components.

وحدة تحكم MKS OSC V1 لتوليد نبضات موتور ستيبر مع تحكم يدوي

وحدة MKS OSC V1 هي مولد نبضات يدوي مصمم لاختبار والتحكم في درايفرات موتور ستيبر. ولأنها مش محتاجة مايكروكنترولر أو وحدة CNC أو كمبيوتر، فهي بتسرّع اختبار الدائرة والتشغيل التجريبي. لذلك، تناسب أي حد عايز يفحص درايفر ستيبر من غير إعداد تحكم كامل.

ونتيجة لذلك، المستخدمين بياخدوا إشارات PWM أو نبضات قابلة للضبط جاهزة للتغذية في درايفر ستيبر متوافق. بالإضافة إلى ذلك، بوتنشيومتر مدمج بيضبط سرعة الموتور يدويًا. علاوة على ذلك، الأزرار بتدير التفعيل/الإيقاف وتبديل الاتجاه. وفوق كل ده، ثلاثة نطاقات تردد قابلة للاختيار بالجمبر بتغطي مجموعة واسعة من درايفرات الستيبر.

أبرز مميزات وحدة MKS OSC V1

• تولّد إشارات تحكم PWM أو نبضات لدرايفرات موتور ستيبر.
• كمان تتيح ضبط السرعة يدويًا باستخدام بوتنشيومتر مدمج.
• تستخدم زرار للتفعيل والإيقاف.
• بالإضافة إلى ذلك، زرار يبدّل بين الاتجاه مع وعكس عقارب الساعة.
• توفر ثلاثة نطاقات تردد نبضات قابلة للاختيار عبر الجمبر.
• علاوة على ذلك، تعمل بجهد إمداد من 8 إلى 24 فولت DC.
• تعمل مع أغلب درايفرات موتور ستيبر من نوع STEP/DIR.

مواصفات وحدة MKS OSC V1

• موديل الوحدة: MKS OSC V1
• نوع الوحدة: مولد نبضات موتور ستيبر
• جهد التشغيل: 8 إلى 24 فولت DC
• خرج الإشارة: PWM، نبضات
• اتجاه الموتور: مع عقارب الساعة، عكس عقارب الساعة
• التحكم بالسرعة: بوتنشيومتر مدمج
• اختيار التردد: قابل للاختيار بالجمبر، 3 نطاقات
• نطاق التردد العالي: 5.4 إلى 160 كيلوهرتز
• نطاق التردد المتوسط: 540 هرتز إلى 16.6 كيلوهرتز
• نطاق التردد المنخفض: 80 إلى 2.4 كيلوهرتز
• واجهة التحكم: زرار تفعيل، زرار اتجاه، بوتنشيومتر
• المؤشرات: LED طاقة، LED تفعيل، LED اتجاه
• أبعاد اللوحة: 58 × 38.6 مم

تطبيقات وحدة MKS OSC V1

• تناسب اختبار درايفرات موتور ستيبر.
• كمان تناسب التشغيل التجريبي لماكينات CNC.
• تعمل في تصحيح أخطاء أنظمة التحكم في الحركة.
• تدير اختبار معدات الأتمتة.
• بالإضافة إلى ذلك، تناسب العروض التوضيحية المعملية.
• تناسب مشاريع الروبوتات.
• كمان تعمل في التدريب التعليمي.
• تناسب مشاريع CNC للهواة.
• علاوة على ذلك، تناسب تقييم موتورات الستيبر.
• تستكمل صيانة معدات الإنتاج.

محتويات العبوة

• 1x وحدة تحكم MKS OSC V1 لتوليد نبضات موتور ستيبر مع تحكم يدوي

وحدة مولد النبضات دي تصل جديدة تمامًا من Electrolik. لذلك، هي جاهزة للتوصيل مع درايفر ستيبر مباشرة. وبالتالي، محتاج بس مصدر طاقة ودرايفر متوافق عشان تبدأ الاختبار.

تبحث عن المزيد من درايفرات الموتور ووحدات التحكم؟ تصفح مجموعتنا الكاملة من الموتورات والدرايفرات في Electrolik لمزيد من مكونات الأتمتة.
