LED Dimmer SCR 5000W AC 220V

LED Dimmer SCR 5000W AC 220V

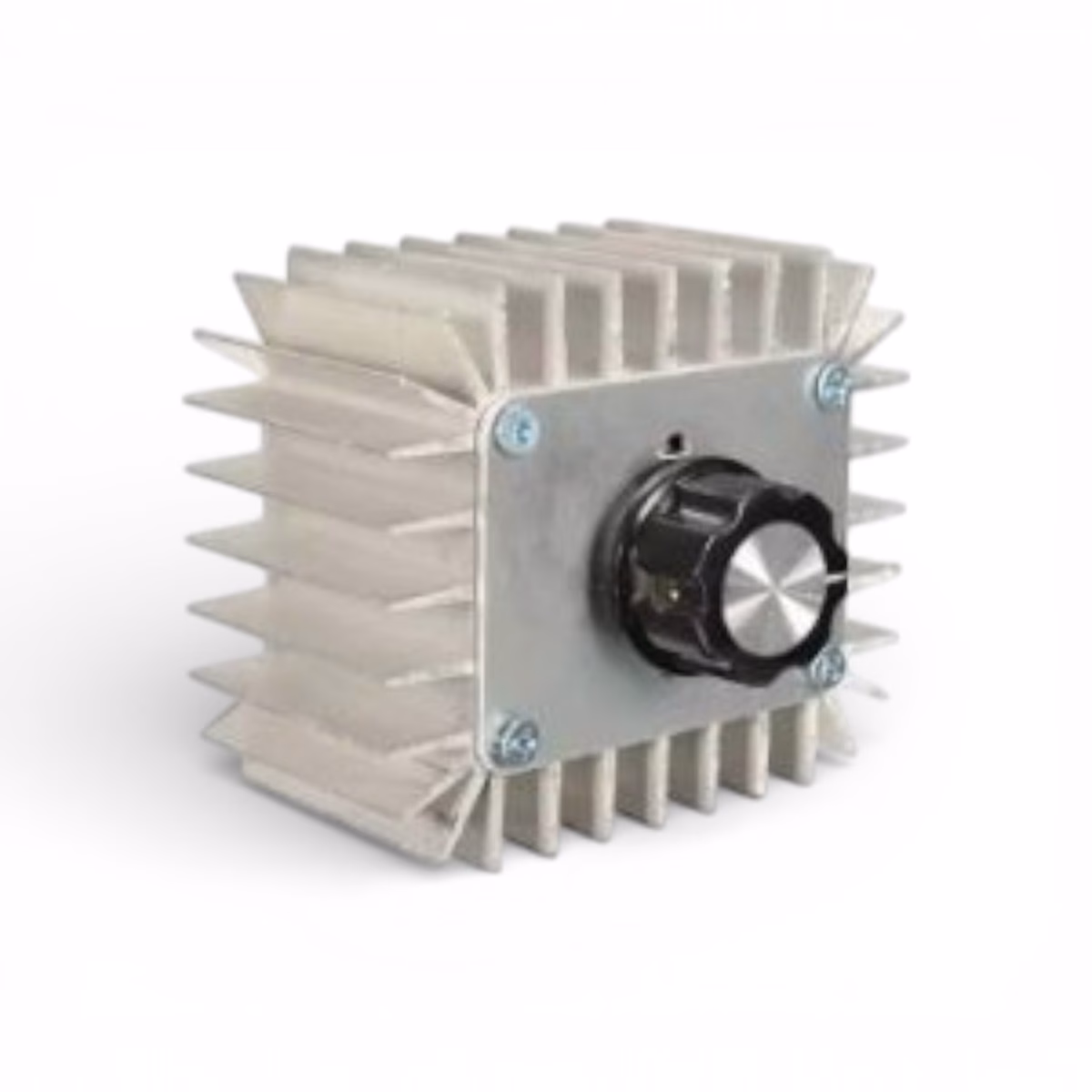

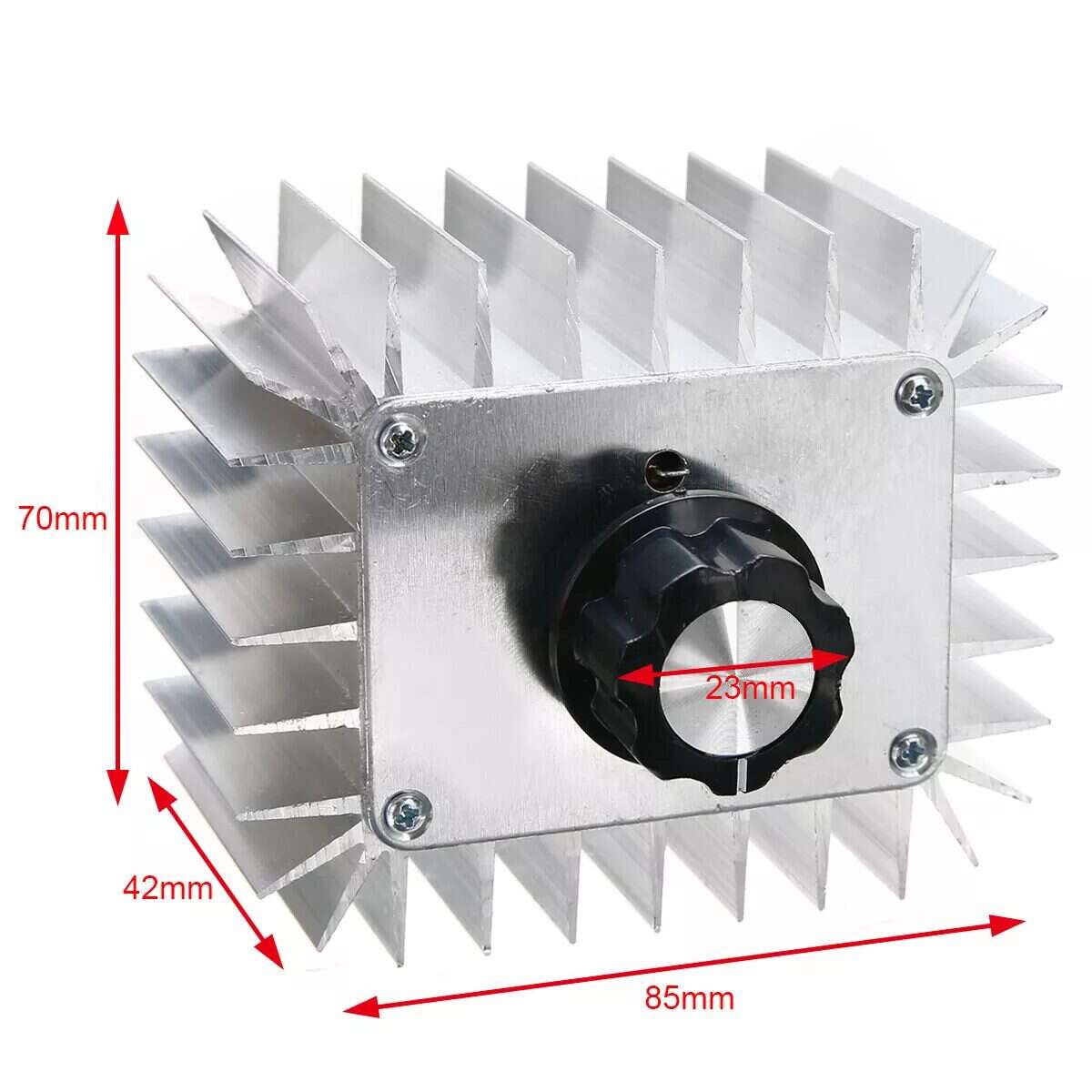

The LED Dimmer SCR 5000W AC 220V is an SCR (thyristor) based AC power regulator that lets a single knob smoothly adjust the effective voltage delivered to a connected load, up to 5000W of resistive power.

SCR LED Dimmer 5000W – How It Works

Rather than simply switching a load fully on or off, the module uses a bidirectional SCR to chop each AC half-cycle at a controllable point, known as phase-angle control, so the load only receives power for part of every cycle. Turning the onboard potentiometer changes the firing angle of the SCR, which continuously varies the effective RMS voltage reaching the load from near zero up to close to full mains voltage, giving smooth control rather than discrete steps. This makes the module equally useful as a lamp dimmer, a heating-element temperature control, or a universal AC motor speed controller (such as for a fan or drill), since all three respond to reduced RMS voltage in a similar way, though motors with a starting-torque requirement may need a minimum setting to keep spinning at low speed.

Key Features

• Phase-angle SCR control via potentiometer
• Power handling: up to 5000W (resistive loads)
• Works as a dimmer, thermostat or speed controller
• Compact all-in-one module, no external heatsink needed at moderate loads

Typical Applications

• Incandescent lamp and lighting dimmers
• Heater and soldering iron temperature control
• Universal AC motor and fan speed control

Specifications

• Input: AC 220V, 50/60Hz
• Max power: 5000W (resistive load)
• Control: rotary potentiometer, phase-angle SCR

Specifications are sourced from seller documentation for SCR AC voltage regulator dimmer modules. Because this module switches live mains voltage directly, always mount it inside an insulated enclosure and never touch the board or knob shaft while it is connected to power.

Looking for more modules? Browse our full range of electronic modules and accessories.

LED Dimmer SCR 5000W AC 220V

LED Dimmer SCR 5000W AC 220V منظم طاقة AC يعمل بالثايرستور (SCR) بيخلي مقبض واحد يضبط بسلاسة الجهد الفعلي الموصل لحمل متصل، حتى 5000W من القدرة المقاومة.

SCR LED Dimmer 5000W – إزاي شغال

بدل ما يبدل الحمل تشغيل أو إيقاف كامل بس، الموديول بيستخدم SCR ثنائي الاتجاه عشان يقطع كل نصف دورة AC عند نقطة قابلة للتحكم، وده معروف بالتحكم بزاوية الطور، فالحمل بيستقبل طاقة لجزء من كل دورة بس. لف البوتنشيوميتر المدمج بيغير زاوية إطلاق SCR، وده بيغير باستمرار جهد RMS الفعلي الواصل للحمل من قريب من الصفر لحد قريب من جهد الشبكة الكامل، وده بيدي تحكم سلس مش خطوات منفصلة. ده بيخلي الموديول مفيد بنفس القدر كمعتم لمبة، أو تحكم حرارة عنصر تسخين، أو متحكم سرعة موتور AC عام (زي مروحة أو دريل)، لأن الثلاثة بيستجيبوا لجهد RMS مخفض بطريقة مشابهة، رغم إن الموتورات باحتياج عزم بدء ممكن تحتاج إعداد أدنى عشان تفضل دايرة عند سرعة منخفضة.

المواصفات الأساسية

• تحكم SCR بزاوية طور عبر بوتنشيوميتر
• القدرة: حتى 5000W (أحمال مقاومة)
• بيشتغل كمعتم أو ترموستات أو متحكم سرعة
• موديول مدمج شامل، من غير مبدد حرارة خارجي عند أحمال معتدلة

الاستخدامات

• معتمات لمبات متوهجة وإضاءة
• تحكم حرارة سخانات وكاوية لحام
• تحكم سرعة موتور ومروحة AC عام

المواصفات الفنية

• الدخل: AC 220 فولت، 50/60 هرتز
• أقصى قدرة: 5000W (حمل مقاوم)
• التحكم: بوتنشيوميتر دوار، SCR بزاوية طور

المواصفات مأخوذة من توثيق بائع لموديولات منظم جهد AC SCR. وبما إن الموديول ده بيبدل جهد شبكة حي مباشرة، ركبه دايمًا جوه علبة معزولة ومتلمسش البورد أو عمود المقبض وهو موصل بالكهرباء.
