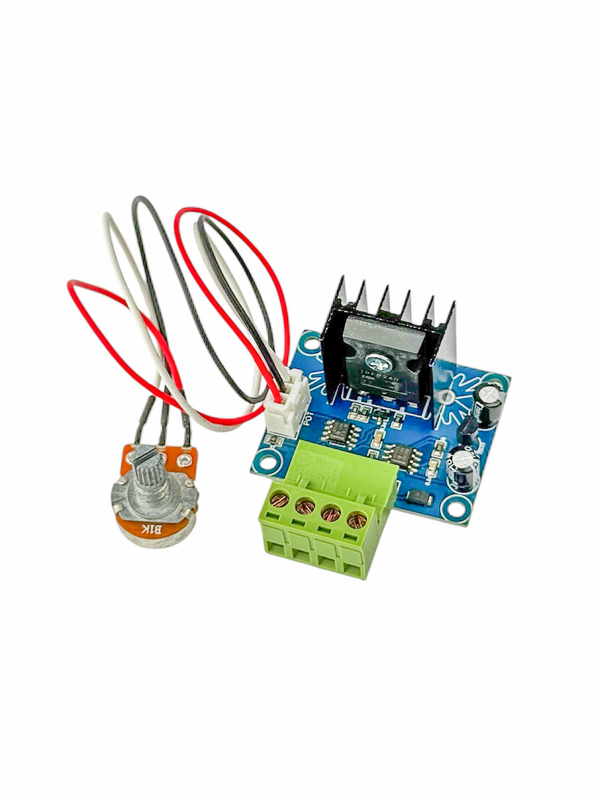

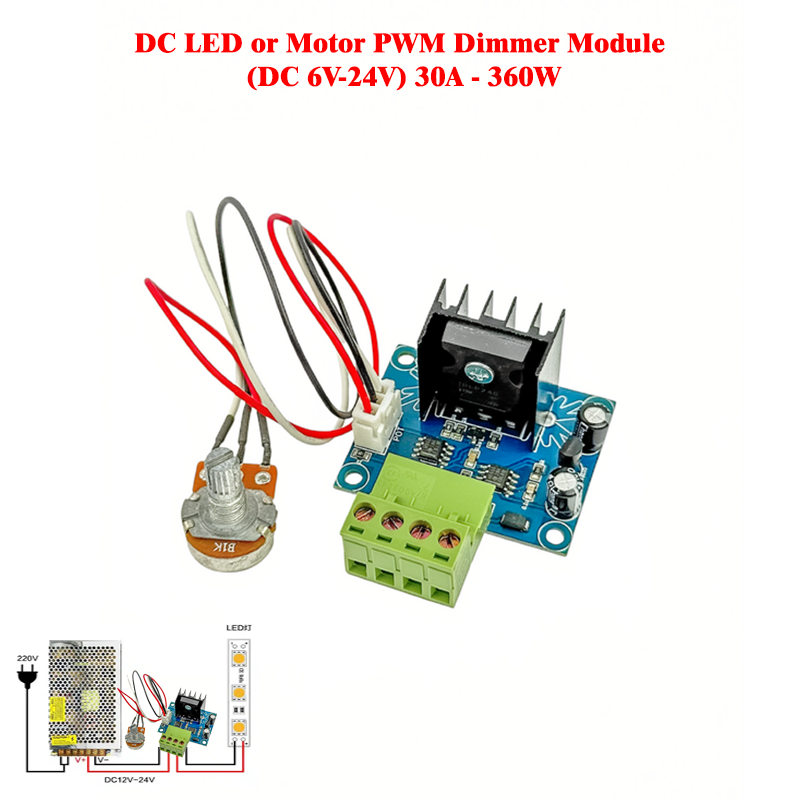

DC LED or Speed Motor PWM Dimmer Module (DC 6V-24V) 30A – 360W

PWM DC Dimmer Module (30A, 6-24V)

The PWM DC Dimmer Module 30A controls brightness or speed by rapidly switching full DC voltage on and off many times per second rather than dropping voltage linearly, which is why it stays cool and efficient even at high power compared to older linear dimming approaches.

PWM Dimmer 30A – How It Works

A rotary knob adjusts the PWM duty cycle continuously from roughly 0-3% up to 100%, and because the output is either fully on or fully off at any instant, switching losses in the dimmer itself stay low even while handling up to 30A continuous current — delivering up to 360W at 12V input or 720W at 24V input. This same switching principle works equally well for dimming LED strips and controlling DC motor speed, since both respond to average power delivered rather than needing a true analog voltage level. Because PWM switching happens at an audible-adjacent frequency on some units, a very slight electrical hum from the load itself is normal and not a sign of a fault.

Key Features

• PWM dimming: 0-100% continuous, rotary knob control
• Rated current: 30A
• Power: up to 360W (12V) or 720W (24V)
• Works for both LED strips and DC motors

Typical Applications

• High-power LED strip and light bar dimming
• DC motor speed control (fans, pumps, small tools)
• 12V/24V automotive and marine lighting control

Specifications

• Input voltage: DC 6-24V
• Max current: 30A
• Board size: approx. 85 x 62 x 36mm

Specifications are sourced from Lampatronics’ PWM dimmer module reference. Because the module switches the full load current directly, always confirm its 30A rating comfortably exceeds the connected LED strip or motor’s actual draw before wiring it into a finished project permanently.

Because the knob adjusts duty cycle rather than voltage directly, a motor at low settings may stall under load even though it spins freely with nothing attached, which is normal PWM behavior rather than a fault.

Looking for more sensors? Browse our full range of sensors and modules.

موديول تعتيم PWM (30 أمبير، 6-24 فولت)

موديول تعتيم PWM بتيار 30 أمبير بيتحكم في السطوع أو السرعة بتبديل جهد DC الكامل تشغيل/إطفاء بسرعة مرات كتير في الثانية بدل ما ينزل الجهد بشكل خطي، وده سبب بقاءه بارد وفعال حتى بقدرة عالية مقارنة بطرق التعتيم الخطية الأقدم.

موديول تعتيم PWM 30 أمبير – إزاي شغال

مقبض دوار بيضبط دورة عمل PWM باستمرار من تقريبًا 0-3% لحد 100%، وبما إن الخرج إما شغال بالكامل أو مطفي بالكامل في أي لحظة، خسائر التبديل في المعتم نفسه بتفضل منخفضة حتى مع التعامل مع حتى 30 أمبير مستمر — بتوصيل حتى 360 وات على دخل 12 فولت أو 720 وات على 24 فولت. نفس مبدأ التبديل ده بيشتغل بنفس الكفاءة لتعتيم شرايط LED والتحكم في سرعة موتور DC، لأن الاتنين بيستجيبوا لمتوسط الطاقة الموصلة مش محتاجين مستوى جهد أنالوج حقيقي. وبما إن تبديل PWM بيحصل بتردد قريب من المسموع في بعض الوحدات، طنين كهربي خفيف جدًا من الحمل نفسه طبيعي مش علامة عطل.

المواصفات الأساسية

• تعتيم PWM: 0-100% مستمر، تحكم بمقبض دوار
• التيار المقنن: 30 أمبير
• القدرة: حتى 360 وات (12 فولت) أو 720 وات (24 فولت)
• يشتغل مع شرايط LED وموتورات DC مع بعض

الاستخدامات

• تعتيم شرايط LED عالية القدرة ولوحات إضاءة
• التحكم في سرعة موتور DC (مراوح، مضخات، عدد صغيرة)
• تحكم إضاءة سيارات وقوارب 12/24 فولت

المواصفات الفنية

• جهد الدخل: 6-24 فولت تيار مستمر
• أقصى تيار: 30 أمبير
• حجم البورد: تقريبًا 85×62×36 مم

المواصفات مأخوذة من مرجع Lampatronics لموديول تعتيم PWM. وبما إن الموديول بيبدل تيار الحمل الكامل مباشرة، تأكد دايمًا إن تقنينه 30 أمبير بيتخطى بارتياح سحب شريط LED أو الموتور الموصل الفعلي قبل توصيله.
