L7812

L7812 Positive Voltage Regulator (12V, TO-220)

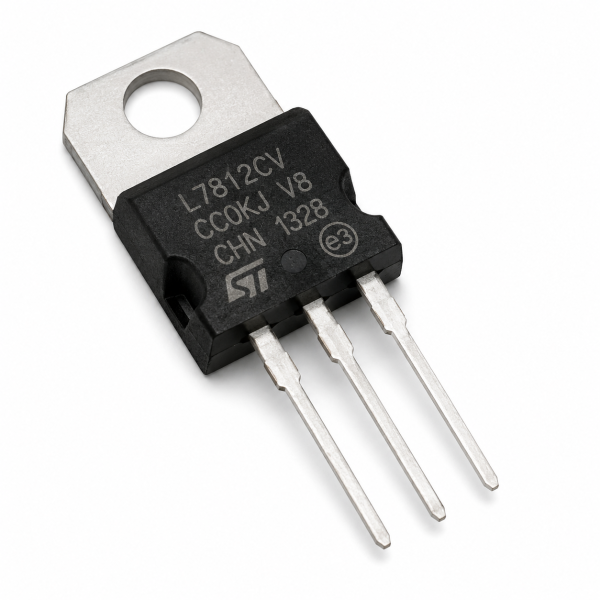

The L7812 is a fixed 12V positive linear voltage regulator IC in a TO-220 power package, part of the classic 78xx series of three-terminal regulators.

L7812 – How It Works

It accepts an unregulated DC input voltage above 12V (typically 14.5V or higher) and outputs a stable, clean 12V suitable for powering relays, analog circuits, and other 12V-rated loads, with built-in thermal shutdown and current-limiting protection against overload conditions.

Its TO-220 package with a metal tab allows it to be mounted on a heatsink when needed, letting it handle significantly more output current than the small TO-92-packaged 78L05 also in this catalog.

Key Features

• Fixed 12V regulated output
• Built-in thermal shutdown protection
• TO-220 power package for higher current

Typical Applications

• 12V relay and solenoid power supplies
• Automotive and industrial 12V regulation
• General-purpose analog circuit power supplies

Datasheet Specifications

• Output Voltage: 12V (fixed)
• Package: TO-220
• Protection: Thermal shutdown, current limiting

For more background, see linear voltage regulator design: reference. Browse our full range of ICs and microcontrollers.
