Mini Electric Solenoid Lock – DC Cabinet / Drawer Electronic Latch

Mini Electric Solenoid Lock – DC Cabinet / Drawer Electronic Latch

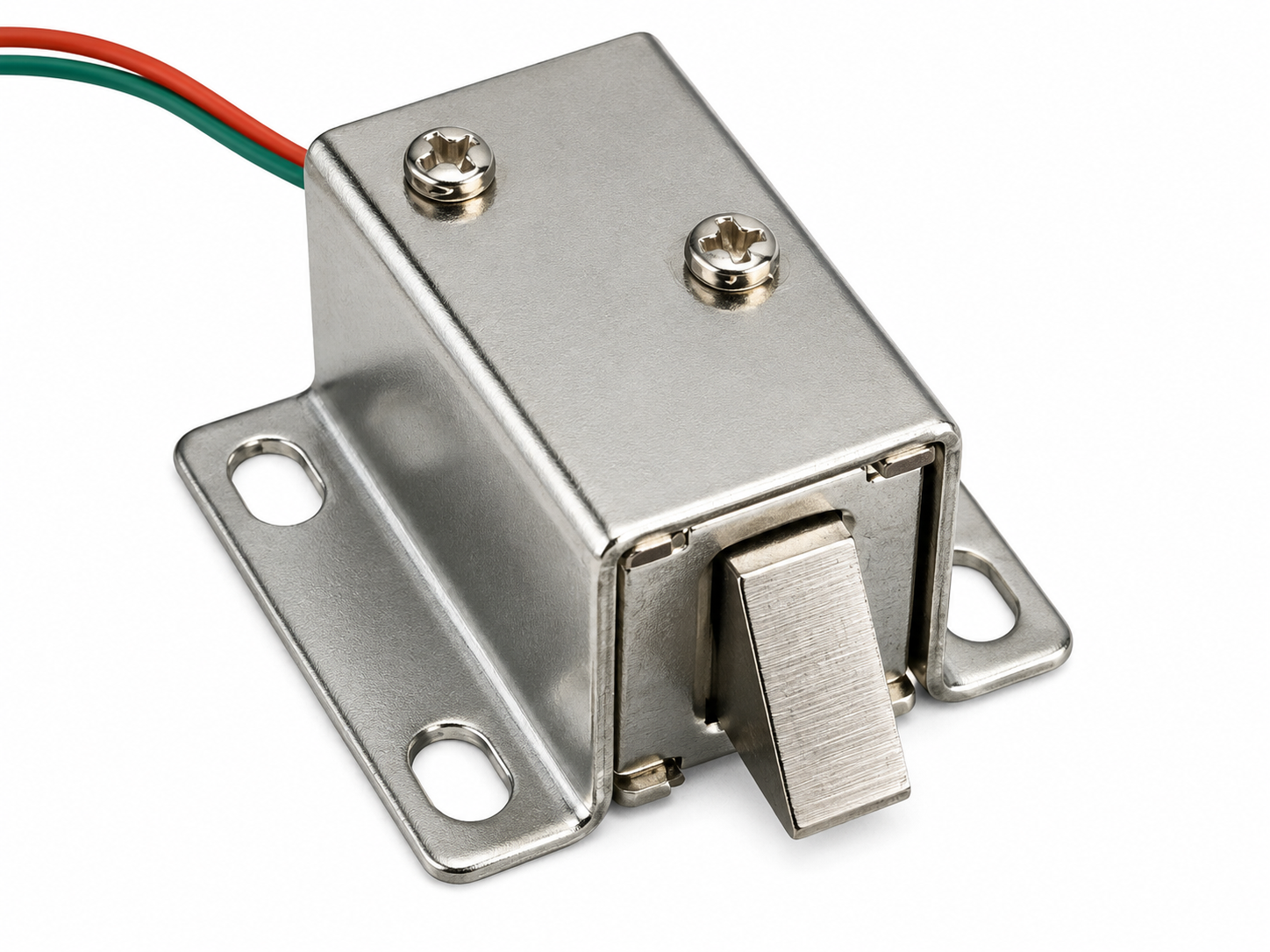

The Mini Electric Solenoid Lock – DC Cabinet / Drawer Electronic Latch is a small electromagnetic bolt lock designed to secure a cabinet, drawer or cupboard door electrically, releasing its spring-loaded tongue the instant 12V power is applied.

Mini Electric Solenoid Lock – How It Works

Inside the lock body, a coil of copper wire wraps around an iron core; energizing the coil with 12V DC creates a magnetic field that pulls the internal tongue back, releasing whatever latch or strike plate it was holding closed, while a spring pushes the tongue back out to the locked position the instant power is removed, sized specifically for small cabinet and drawer latch applications. This normally-locked, unlock-on-power behavior makes it well suited to access-controlled cabinets, since a power failure defaults to the secure locked state rather than leaving the cabinet open. The all-metal, copper-wound construction gives the lock a long service life rated for well over a million actuation cycles, and unlocking happens in about one second from the moment power is applied, fast enough for a responsive access-control or RFID-triggered cabinet lock project.

Key Features

• 12V DC electromagnetic operation
• Fail-secure: locked by default, unlocks on power
• Unlock time: approximately 1 second
• All-metal, copper-wound construction

Typical Applications

• RFID or keypad-controlled cabinet/drawer locks
• Vending machine and locker security
• DIY access-control and smart-cabinet projects

Specifications

• Operating voltage: DC 12V
• Unlock time: ~1 second
• Cycle life: 1,000,000+ actuations

Specifications are sourced from seller documentation for 12V electromagnetic mini bolt/solenoid locks. Because the coil draws continuous current only while unlocked, pair it with a microcontroller-triggered relay or MOSFET rather than leaving it powered indefinitely, both to save power and to avoid overheating the coil. A flyback diode across the coil terminals is also worth adding when driving it from a transistor or relay, since the sudden collapse of the coil’s magnetic field on release generates a voltage spike that can damage nearby switching components without one.

Looking for more modules? Browse our full range of electronic modules and accessories.

Mini Electric Solenoid Lock – DC Cabinet / Drawer Electronic Latch

قفل Mini Electric Solenoid Lock – DC Cabinet / Drawer Electronic Latch قفل كهرومغناطيسي صغير مصمم لتأمين باب خزانة أو درج أو دولاب كهربائيًا، بيحرر لسانه المزود بنابض لحظة تطبيق جهد 12 فولت.

Mini Electric Solenoid Lock – إزاي شغال

جوه جسم القفل، ملف من سلك نحاس بيلف حول قلب حديد؛ تنشيط الملف بـ12 فولت DC بيولد مجال مغناطيسي بيسحب اللسان الداخلي للخلف، بيحرر أي مزلاج أو لوحة إغلاق كان ماسكها مقفولة، بينما نابض بيدفع اللسان يرجع لوضع القفل لحظة إزالة الطاقة، مقاس خصيصًا لتطبيقات مزلاج خزانة ودرج صغيرة. السلوك ده، مقفول بشكل طبيعي ومفتوح عند التنشيط، بيخليه مناسب جدًا لخزانات التحكم بالدخول، لأن انقطاع الكهرباء بيرجع افتراضيًا لحالة القفل الآمنة بدل ما يسيب الخزانة مفتوحة. البنية المعدنية بالكامل والملفوفة بالنحاس بتدي القفل عمر خدمة طويل مقنن لأكتر بكتير من مليون دورة تشغيل، والفتح بيحصل في حوالي ثانية واحدة من لحظة تطبيق الطاقة، سريع كفاية لمشروع قفل خزانة يستجيب للتحكم في الدخول أو RFID.

المواصفات الأساسية

• تشغيل كهرومغناطيسي DC 12 فولت
• آمن عند الفشل: مقفول افتراضيًا، بيفتح عند الطاقة
• وقت الفتح: تقريبًا ثانية واحدة
• بنية معدنية بالكامل وملفوفة بالنحاس

الاستخدامات

• أقفال خزانة/درج يتحكم فيها RFID أو لوحة مفاتيح
• أمان ماكينة بيع وخزانة
• مشاريع تحكم دخول وخزانة ذكية DIY

المواصفات الفنية

• جهد التشغيل: DC 12 فولت
• وقت الفتح: ~ثانية واحدة
• عمر الدورة: مليون+ تشغيلة

المواصفات مأخوذة من توثيق بائع لأقفال مزلاج/سولينويد كهرومغناطيسي صغير 12 فولت. وبما إن الملف بيسحب تيار مستمر بس وقت الفتح، اقرنه بمرحل أو MOSFET يشغله متحكم دقيق بدل ما تسيبه مشغل باستمرار، سواء لتوفير الطاقة أو لتجنب سخونة الملف الزايدة.
