DS9637

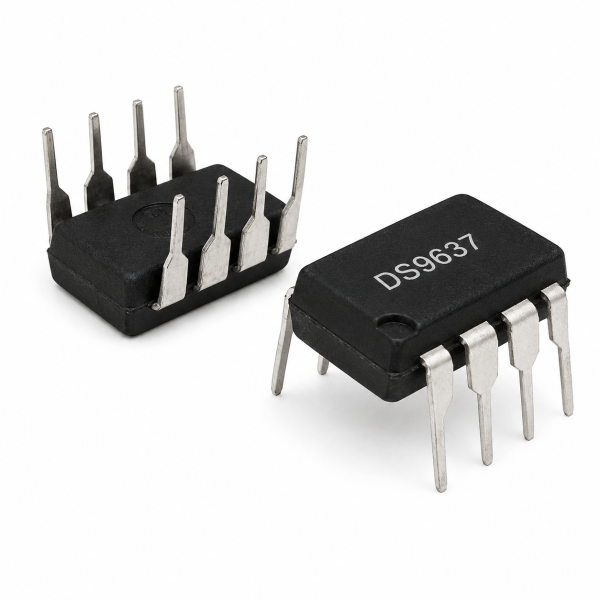

DS9637A Dual Differential Line Receiver (Schottky, RS-422/423)

The DS9637A (Texas Instruments/National) is a Schottky dual differential line receiver IC, designed to satisfy the EIA RS-422 and RS-423 standards for reliable digital data communication.

DS9637 – How It Works

Its two independent channels can receive either single-ended or differential, unipolar or bipolar transmission signals, with built-in ±35mV hysteresis for noise immunity and Schottky TTL-compatible outputs, running from a single 5V supply — a standard building block for RS-422/RS-423 serial communication receiver circuits.

Unlike the single-ended RS-232-focused 75154 also in this catalog, RS-422/RS-423 differential signaling (which this chip receives) is designed for longer cable runs and better noise immunity in industrial environments.

Key Features

• 2 independent differential line receivers
• EIA RS-422/RS-423 and MIL-STD 188-114 compliant
• Built-in ±35mV hysteresis noise immunity

Typical Applications

• RS-422/RS-423 industrial serial communication
• Long-distance differential data transmission receivers
• Military/industrial-grade communication equipment

Datasheet Specifications

• Channels: 2 independent differential receivers
• Standards: RS-422, RS-423, MIL-STD 188-114
• Package: 8-pin DIP

For more background, see the RS-422 differential communication standard: reference. Browse our full range of ICs and microcontrollers.

DS9637A Dual Differential Line Receiver (Schottky, RS-422/423)

دائرة DS9637A (تكساس إنسترومنتس/ناشونال) مستقبل خط تفاضلي مزدوج بتقنية شوتكي، مصممة تلبي معايير EIA RS-422 وRS-423 لاتصال بيانات رقمي موثوق.

DS9637 – إزاي شغالة

قناتيها المستقلتين تقدروا يستقبلوا إشارات إرسال أحادية الطرف أو تفاضلية، أحادية أو ثنائية القطبية، مع هيستيريسيس مدمج ±35 ملي فولت لمناعة الضجيج وخرج متوافق مع Schottky TTL، بتشتغل من مصدر 5 فولت واحد — لبنة قياسية لدوائر مستقبل اتصال تسلسلي RS-422/RS-423.

عكس 75154 المركزة على RS-232 أحادي الطرف الموجودة كمان في الكتالوج، إشارة RS-422/RS-423 التفاضلية (اللي الشريحة دي بتستقبلها) مصممة لمسافات كابل أطول ومناعة ضجيج أفضل في بيئات صناعية.

المواصفات الأساسية

• مستقبلي خط تفاضلي مستقلين
• متوافقة مع EIA RS-422/RS-423 وMIL-STD 188-114
• مناعة ضجيج هيستيريسيس ±35 ملي فولت مدمجة

الاستخدامات

• اتصال تسلسلي صناعي RS-422/RS-423
• مستقبلات نقل بيانات تفاضلي لمسافات طويلة
• معدات اتصال درجة عسكرية/صناعية

المواصفات الفنية

• القنوات: مستقبلين تفاضليين مستقلين
• المعايير: RS-422، RS-423، MIL-STD 188-114
• التغليف: DIP بـ8 أرجل

لمزيد من التفاصيل التقنية راجع معيار الاتصال التفاضلي RS-422 على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
