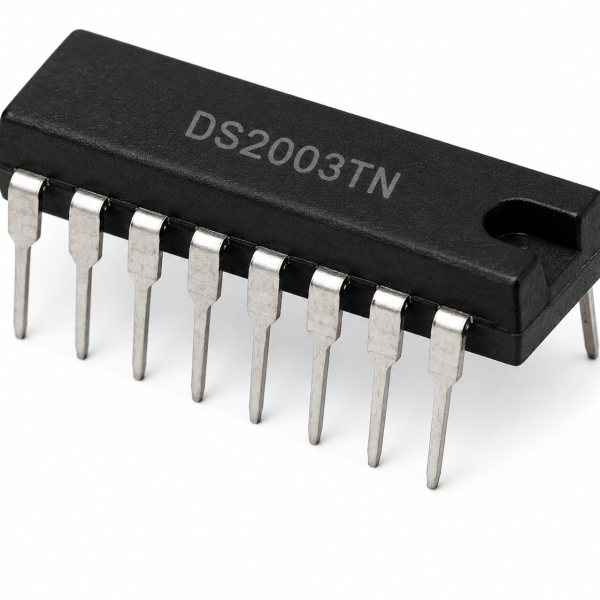

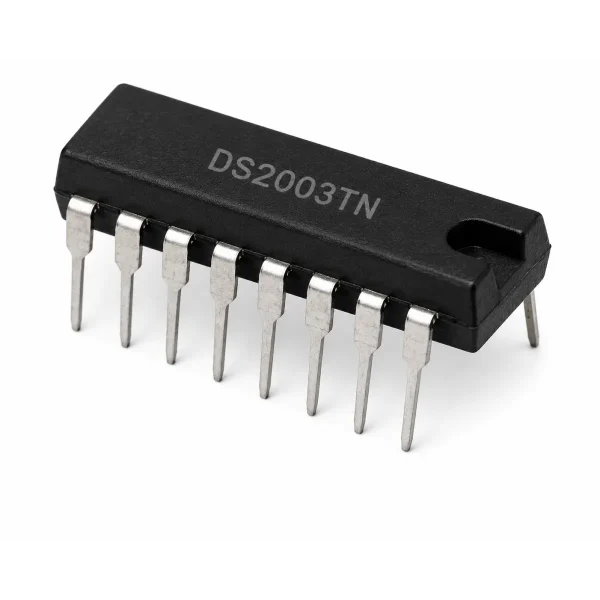

DS2003TN

DS2003TN High Current/Voltage Darlington Driver (7-Channel)

The DS2003TN (National Semiconductor) is a high current/voltage Darlington driver IC, containing seven high-voltage, high-current NPN Darlington transistor pairs in one chip.

DS2003 – How It Works

Like the TD62083AP also in this catalog, each of its seven Darlington pairs multiplies current gain to let a small TTL/CMOS-level input control a much larger output load (up to 350mA at 50V per channel), with built-in suppression diodes for safely driving inductive loads like relays and solenoids.

It fills a very similar role to the popular ULN2003 Darlington array and the TD62083AP also in this catalog — always check the exact channel count (7 vs. 8) and current rating a design specifically requires before substitution.

Key Features

• 7-channel Darlington transistor array driver
• Built-in inductive-load suppression diodes
• TTL/PMOS/CMOS compatible inputs

Typical Applications

• Relay, solenoid, and lamp driving from logic signals
• Small motor and stepper motor driving
• LED array and industrial control interfacing

Datasheet Specifications

• Channels: 7 Darlington drivers
• Max Output: 350mA at 50V per channel
• Package: 18-pin DIP

For more background, see the Darlington transistor pair: reference. Browse our full range of ICs and microcontrollers.

DS2003TN High Current/Voltage Darlington Driver (7-Channel)

دائرة DS2003TN (ناشونال سيميكوندكتور) درايفر دارلنجتون عالي التيار/الجهد، فيها 7 أزواج ترانزستور دارلنجتون NPN عالية الجهد وعالية التيار في شريحة واحدة.

DS2003 – إزاي شغالة

زي TD62083AP الموجودة كمان في الكتالوج، كل واحد من أزواج دارلنجتون السبعة بتاعتها بيضاعف كسب التيار عشان يخلي دخل بمستوى TTL/CMOS صغير يتحكم في حمل خرج أكبر بكتير (لغاية 350 ملي أمبير عند 50 فولت لكل قناة)، ومعاها دايودات كبح مدمجة لتشغيل أحمال حثية زي ريلاي وسولينويد بأمان.

بتملأ دور شبيه جدًا بمصفوفة دارلنجتون ULN2003 الشهيرة وTD62083AP الموجودة كمان في الكتالوج — تأكد دايمًا من عدد القنوات بالظبط (7 مقابل 8) وتصنيف التيار اللي تصميم معين محتاجه بالتحديد قبل الاستبدال.

المواصفات الأساسية

• درايفر مصفوفة ترانزستور دارلنجتون بـ7 قنوات
• دايودات كبح حمل حثي مدمجة
• مداخل متوافقة مع TTL/PMOS/CMOS

الاستخدامات

• تشغيل ريلاي وسولينويد ولمبة من إشارات منطق
• تشغيل موتور صغير وموتور ستيبر
• توصيل مصفوفة LED وتحكم صناعي

المواصفات الفنية

• القنوات: 7 درايفر دارلنجتون
• أقصى خرج: 350 ملي أمبير عند 50 فولت لكل قناة
• التغليف: DIP بـ18 رجل

لمزيد من التفاصيل التقنية راجع زوج ترانزستور دارلنجتون على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
