DS14185

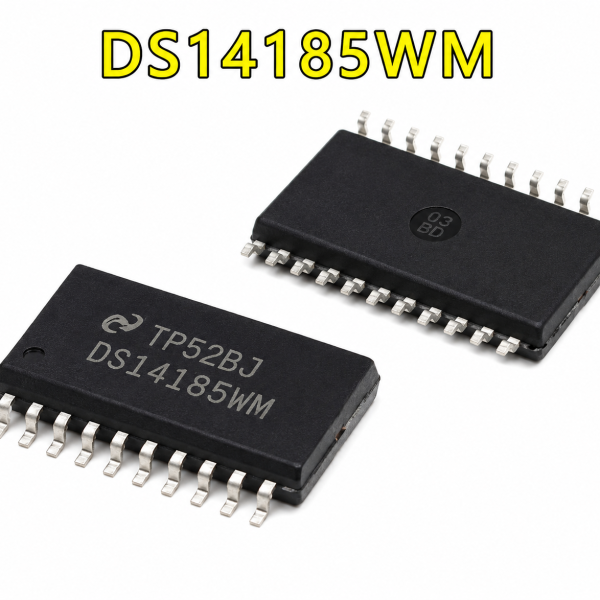

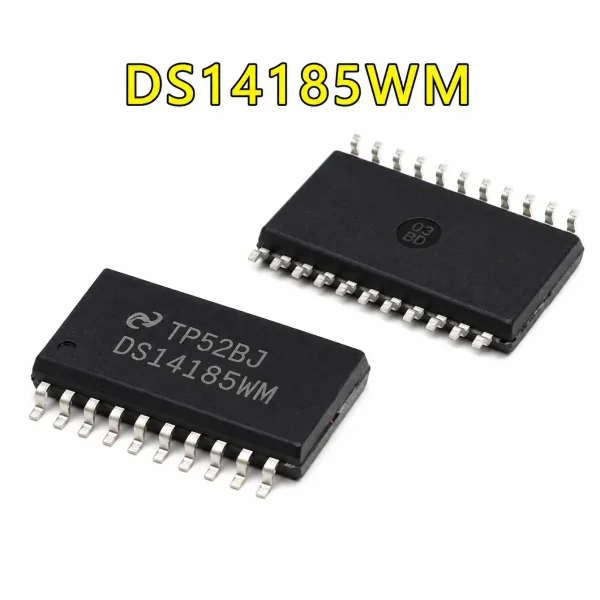

DS14185 EIA/TIA-232 3-Driver x 5-Receiver IC

The DS14185 (Texas Instruments, formerly National Semiconductor) is a single-chip RS-232 driver/receiver solution, combining 3 line drivers and 5 line receivers for a complete DTE serial interface.

DS14185 – How It Works

Combining both directions of RS-232 signal conversion in one chip (3 outgoing driver channels converting logic-level signals to RS-232 voltage levels, plus 5 incoming receiver channels converting RS-232 back to logic level), it provides essentially a complete single-chip DTE interface solution for a full-duplex serial port at data rates up to 200Kbps.

Combining both drivers and receivers in one package (unlike the receiver-only 75154 also in this catalog) makes it a more complete, space-saving solution for building an entire RS-232 port on a single board.

Key Features

• 3 RS-232 line drivers + 5 line receivers in one chip
• Complete DTE serial interface solution
• Data rate up to 200Kbps

Typical Applications

• Complete RS-232 DTE serial port interfacing
• Modem and terminal equipment serial interfaces
• Legacy computer serial port repair

Datasheet Specifications

• Drivers: 3
• Receivers: 5
• Max Data Rate: 200Kbps

For more background, see the RS-232 serial communication standard: reference. Browse our full range of ICs and microcontrollers.

DS14185 EIA/TIA-232 3-Driver x 5-Receiver IC

دائرة DS14185 (تكساس إنسترومنتس، ناشونال سيميكوندكتور سابقًا) حل درايفر/مستقبل RS-232 بشريحة واحدة، بتجمع 3 درايفر خط و5 مستقبل خط لواجهة تسلسلية DTE كاملة.

DS14185 – إزاي شغالة

بتجمع اتجاهي تحويل إشارة RS-232 في شريحة واحدة (3 قنوات درايفر خارجة بتحول إشارات مستوى منطق لمستويات جهد RS-232، بالإضافة لـ5 قنوات مستقبل داخلة بتحول RS-232 تاني لمستوى منطق)، وبتوفر أساسًا حل واجهة DTE كامل بشريحة واحدة لمنفذ تسلسلي كامل الاتجاه بمعدلات بيانات لغاية 200 كيلوبت في الثانية.

دمج الدرايفرات والمستقبلات في تغليفة واحدة (عكس 75154 المستقبل فقط الموجودة كمان في الكتالوج) بيخليها حل أكمل وموفر للمساحة لبناء منفذ RS-232 كامل على بورد واحد.

المواصفات الأساسية

• 3 درايفر خط RS-232 + 5 مستقبل خط في شريحة واحدة
• حل واجهة تسلسلية DTE كامل
• معدل بيانات لغاية 200 كيلوبت في الثانية

الاستخدامات

• توصيل منفذ تسلسلي DTE RS-232 كامل
• واجهات تسلسلية معدات مودم وتيرمينال
• صيانة منفذ تسلسلي كمبيوتر قديم

المواصفات الفنية

• الدرايفرات: 3
• المستقبلات: 5
• أقصى معدل بيانات: 200 كيلوبت في الثانية

لمزيد من التفاصيل التقنية راجع معيار الاتصال التسلسلي RS-232 على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
