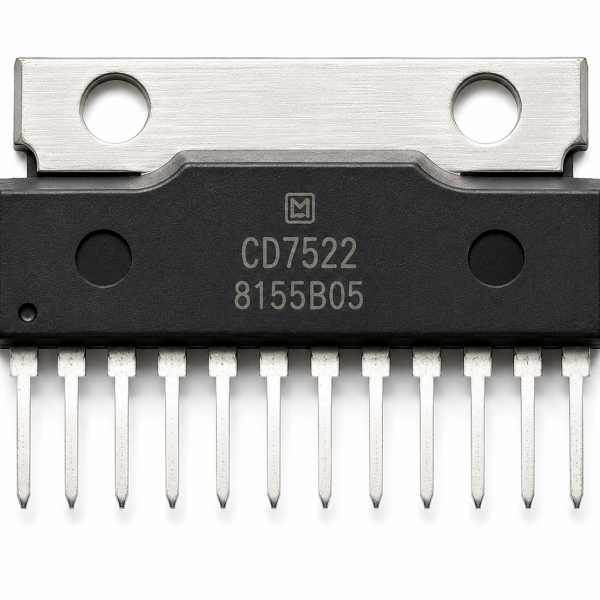

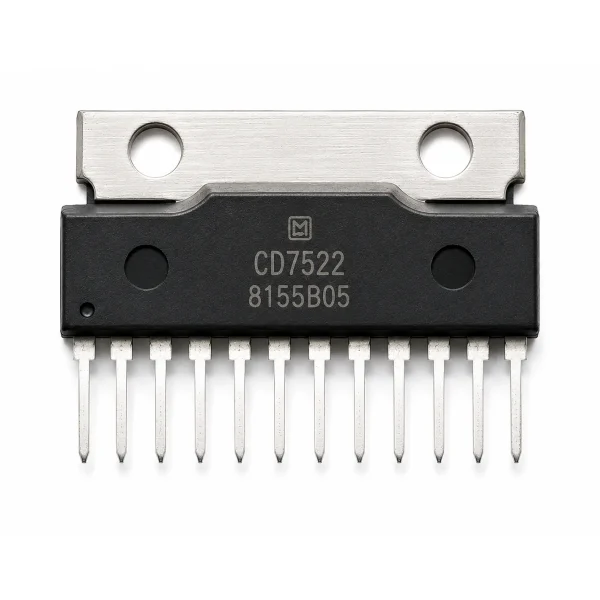

CD7522CS 3W x 2 BTL Audio Power Amplifier

The CD7522CS is a 3W x 2 bridge-tied-load (BTL) audio power amplifier IC, mainly used in TV, audio equipment, and PC audio systems.

CD7522 – How It Works

Operating across a wide 3.5V-13.5V supply range, its bridge-tied-load output configuration delivers 3W per channel on two channels without needing a dual-polarity supply, and includes a standby function and DC volume control for microcontroller-driven volume adjustment.

Its BTL output technique is the same fundamental approach used in the higher-power TDA1562 also in this catalog, letting it deliver more power per channel from a modest supply voltage than a simple single-ended amplifier could.

Key Features

• 3W x 2 bridge-tied-load (BTL) output
• Wide 3.5V–13.5V supply voltage range
• Standby function and DC volume control

Typical Applications

• TV and PC audio output stages
• Compact stereo amplifier designs
• Microcontroller-controlled volume audio systems

Datasheet Specifications

• Output Power: 3W x 2 (BTL)
• Supply Voltage: 3.5V – 13.5V
• Feature: Standby, DC volume control

For more background, see bridge-tied load amplifier design: reference. Browse our full range of ICs and microcontrollers.
