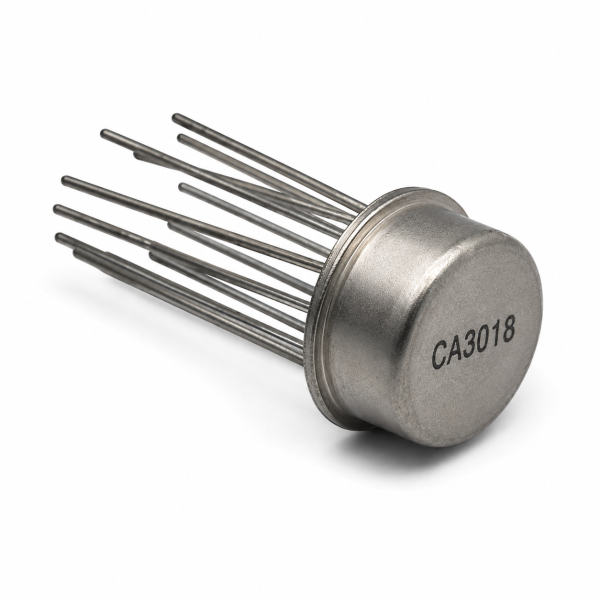

CA3018

CA3018 General Purpose Transistor Array (RCA, DC-120MHz)

The CA3018 is a general-purpose monolithic transistor array IC, containing two isolated matched transistors plus a Darlington-connected transistor pair, all on one chip for frequencies from DC through 120MHz.

CA3018 – How It Works

Because all the transistors are fabricated on the same silicon die, their electrical characteristics (current gain, base-emitter voltage) are very closely matched (gain within ±10%, VBE within ±2mV) — far better matching than using separate discrete transistors, making it ideal for building precision differential amplifiers and temperature-compensated circuits.

Before integrated op-amps became universally cheap and available, transistor arrays like this one were the standard way to build precision matched-transistor differential circuits from discrete building blocks.

Key Features

• 2 isolated transistors + Darlington pair on one chip
• Closely matched characteristics (±10% gain, ±2mV VBE)
• DC to 120MHz operating range

Typical Applications

• Precision differential amplifier circuits
• Temperature-compensated amplifier designs
• Custom analog circuit prototyping

Datasheet Specifications

• Transistors: 2 isolated + 1 Darlington pair
• Gain Matching: ±10%
• Package: TO-99-12

For more background, see the Darlington transistor pair: reference. Browse our full range of ICs and microcontrollers.

CA3018 General Purpose Transistor Array (RCA, DC-120MHz)

دائرة CA3018 مصفوفة ترانزستور أحادية الرقاقة للأغراض العامة، فيها ترانزستورين معزولين متطابقين بالإضافة لزوج ترانزستور موصول دارلنجتون، كلهم في شريحة واحدة لترددات من DC لغاية 120 ميجاهرتز.

CA3018 – إزاي شغالة

بما إن كل الترانزستورات مصنعة على نفس رقاقة السيليكون، خصائصها الكهربية (كسب تيار، جهد قاعدة-باعث) متطابقة بشكل وثيق جدًا (كسب في حدود ±10%، VBE في حدود ±2 ملي فولت) — تطابق أفضل بكتير من استخدام ترانزستورات منفصلة، وده بيخليها مثالية لبناء مضخمات تفاضلية دقيقة ودوائر معوضة حراريًا.

قبل ما مضخمات العمليات المتكاملة تبقى رخيصة ومتاحة عالميًا، مصفوفات ترانزستور زي دي كانت الطريقة القياسية لبناء دوائر تفاضلية بترانزستور متطابق دقيق من لبنات بناء منفصلة.

المواصفات الأساسية

• ترانزستورين معزولين + زوج دارلنجتون في شريحة واحدة
• خصائص متطابقة بشكل وثيق (كسب ±10%، VBE ±2 ملي فولت)
• نطاق تشغيل من DC لـ120 ميجاهرتز

الاستخدامات

• دوائر مضخم تفاضلي دقيق
• تصميمات مضخم معوض حراريًا
• نموذج أولي دائرة أنالوج مخصص

المواصفات الفنية

• الترانزستورات: 2 معزولين + زوج دارلنجتون واحد
• تطابق الكسب: ±10%
• التغليف: TO-99-12

لمزيد من التفاصيل التقنية راجع زوج ترانزستور دارلنجتون على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
