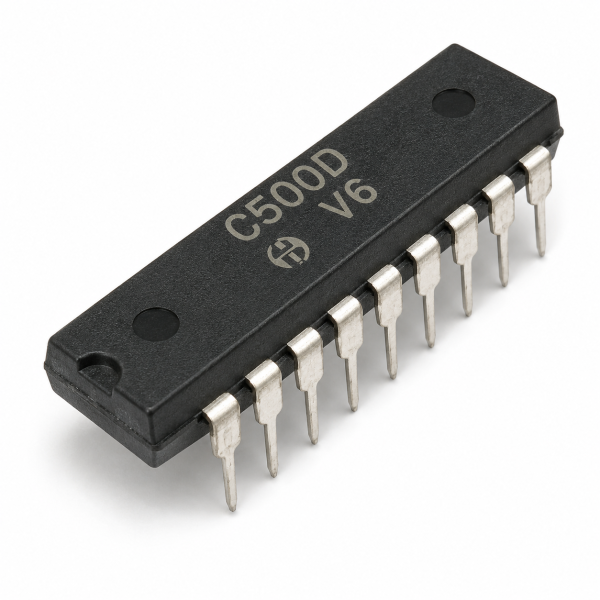

C500D Analog Processor IC — 14-Bit 4.5-Digit Signal Processor

The C500D analog processor IC is a 14-bit analog processor built for 4½-digit digital panel meters and multimeters, functionally equivalent to the widely documented TL500CN. It converts an analog input voltage into a stable digital-friendly output that drives a numeric display.

How It Works

The C500D uses a dual-slope (integrating) analog-to-digital conversion technique: the unknown input voltage charges an internal integrator for a fixed time, then a known reference voltage discharges it while a counter measures how long the discharge takes. Because both the charge and discharge use the same integrator and clock, this method cancels out many component-tolerance and drift errors, giving 4½-digit (14-bit equivalent) measurement accuracy — which is why dual-slope converters like this one were the standard choice for classic digital multimeters and panel meters.

Key Features

• 14-bit resolution, 4½-digit analog signal processor
• Dual-slope integrating conversion for high noise immunity
• Functionally equivalent to TL500CN
• Drives standard 4½-digit numeric displays

Typical Applications

• Digital multimeters (DMM)
• Digital panel meters and bench instruments
• Analog sensor readout with numeric display

Specifications

• Resolution: 14-bit (4½ digits)
• Conversion type: dual-slope (integrating) ADC
• Equivalent part: TL500CN
• Origin: RFT

Reference: Dual-slope integrating ADC (Wikipedia) — browse more ICs & microcontrollers at Electrolik.

شريحة C500D analog processor IC — معالج أنالوج 14-bit لعدّاد 4.5 خانة

شريحة C500D analog processor IC معالج إشارة أنالوج بدقة 14-bit، مصمم لأجهزة القياس الرقمية (Digital Panel Meter) والملتيميتر بعرض 4.5 خانة، ومكافئة وظيفيًا للشريحة الشهيرة TL500CN. وظيفتها إنها تحوّل فولت الدخل الأنالوج لإشارة تقدر تشغّل شاشة عرض رقمية بدقة عالية.

إزاي شغالة

الشريحة بتستخدم طريقة تحويل تُعرف بـ”Dual-Slope” (التكامل المزدوج): فولت الدخل المجهول بيشحن دائرة تكامل (integrator) داخلية لمدة زمن ثابتة، وبعدين فولت مرجعي معروف بيفرّغها بينما عداد بيقيس مدة التفريغ دي. وبما إن الشحن والتفريغ بيستخدموا نفس دائرة التكامل ونفس الساعة، الطريقة دي بتلغي أغلب أخطاء تفاوت المكونات والانجراف الحراري، فبتديك دقة قياس تعادل 4.5 خانة — عشان كده كانت الاختيار القياسي في أجهزة الملتيميتر الرقمية الكلاسيكية.

المواصفات الأساسية

• دقة 14-bit، عرض 4.5 خانة
• تحويل Dual-Slope بمناعة عالية ضد الضوضاء
• مكافئة وظيفيًا لـTL500CN
• بتشغّل شاشات عرض رقمية 4.5 خانة قياسية

الاستخدامات

• أجهزة الملتيميتر الرقمي (DMM)
• عدادات اللوحة الرقمية وأجهزة القياس المعملية
• قراءة إشارات الحساسات وعرضها رقميًا

المواصفات الفنية

• الدقة: 14-bit (4.5 خانة)
• نوع التحويل: Dual-Slope integrating ADC
• القطعة المكافئة: TL500CN
• المصدر: RFT

مصدر: محول Dual-Slope (ويكيبيديا) — تصفح المزيد من الشرائح والمتحكمات في إلكتروليك.
