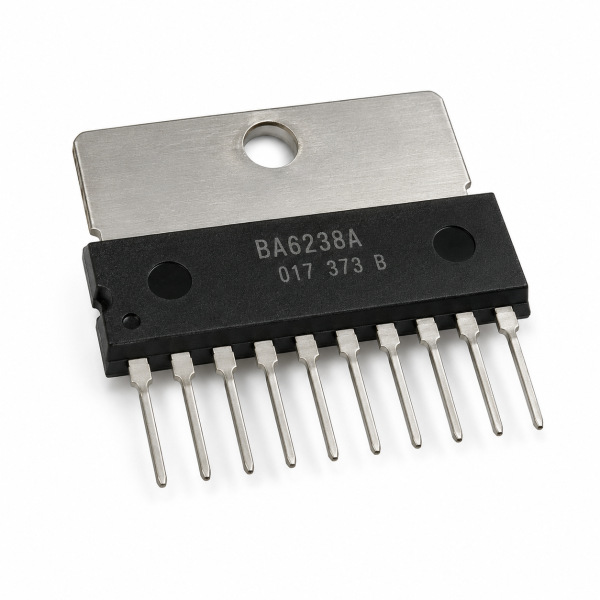

BA6238 2-Channel Reversible Motor Driver (Rohm)

The BA6238 (Rohm) is a monolithic 2-channel reversible motor driver IC, designed to drive small DC brush motors in either direction under logic control.

BA6238 – How It Works

It contains two reversible-motor driver circuits (though not usable simultaneously), with an easily-controllable logic input section compatible with CMOS and other standard logic outputs, plus a torque-control pin that lets the motor drive voltage be adjusted to control how much torque the motor produces under load.

A common historical use for this exact type of chip was driving the tape transport motor (play/rewind/fast-forward direction control) in cassette decks — worth checking in equipment that also uses tape preamplifier chips like the BA3422/BA3423 also in this catalog.

Key Features

• 2-channel reversible DC motor driving
• CMOS-compatible logic control input
• Adjustable torque via output voltage control

Typical Applications

• Small DC brush motor direction control
• Tape transport mechanism motor driving
• Compact robotics and mechanism motor control

Datasheet Specifications

• Channels: 2 (reversible, not simultaneous)
• Control: CMOS-compatible logic input
• Feature: Adjustable output torque
