AN7273 Amplifier Circuit

AN7273 FM/AM IF Amplifier for Hi-Fi Stereo Tuner

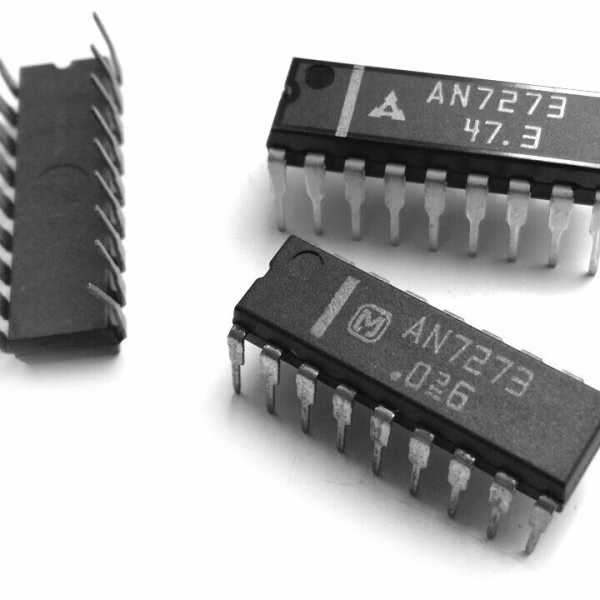

The AN7273 (Panasonic) is an FM/AM IF amplifier circuit designed specifically for Hi-Fi stereo tuners, combining AM reception (with RF amplifier for high sensitivity) and FM IF processing in one chip.

AN7273 – How It Works

Beyond basic IF amplification, it includes a level meter output shared between FM and AM modes, a stop-signal output for synthesizer tuners to detect a station lock, and low shock-noise switching when changing function modes — refinements aimed at higher-end tuner designs.

Its dedicated stop-signal output specifically targets synthesizer (digitally-tuned) radios rather than the simpler analog-dial tuners many other AN-series chips in this catalog were designed for.

Key Features

• Combined FM/AM IF amplification
• Level meter output (shared FM/AM)
• Stop-signal output for synthesizer tuners

Typical Applications

• Hi-Fi stereo tuner IF stages
• Synthesizer (digital-tuning) radio designs
• Vintage high-end tuner repair

Datasheet Specifications

• Supply Voltage: 3V – 12V
• Function: Combined FM/AM IF amplifier
• Package: 18-pin DIP
