74137

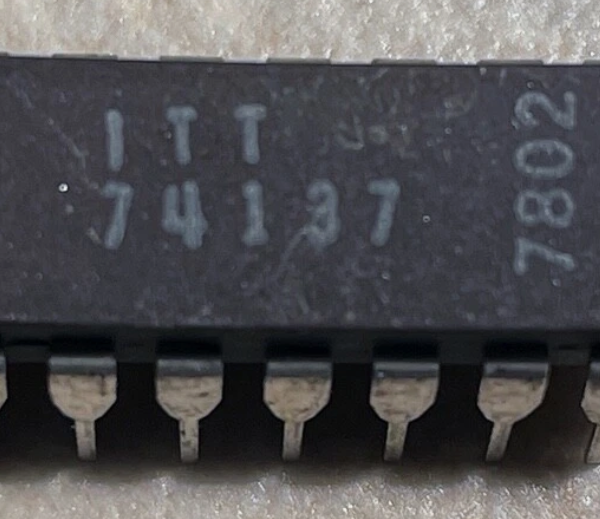

74137 3-to-8 Line Decoder/Demultiplexer with Address Latch

The 74137 is a 3-to-8 line decoder/demultiplexer IC with a built-in address latch, decoding a 3-bit binary address into one of eight output lines while holding the address stable during use.

74137 – How It Works

Unlike a simple decoder without latching, its built-in address latch captures and holds the 3-bit select address on command, useful in multiplexed-address-bus microprocessor systems where the address is only valid on the bus for a brief window and needs to be captured and held stable for the decoder to use throughout the rest of the bus cycle.

Its built-in address latch is what distinguishes it from a simpler decoder like the 74138 — a genuinely important feature in classic microprocessor systems that used multiplexed address/data buses to save pins.

Key Features

• 3-to-8 line decoding with built-in address latch
• Suited for multiplexed-address-bus systems
• Active-low outputs

Typical Applications

• Multiplexed-bus microprocessor address decoding
• Memory-mapped I/O device selection
• Classic microcomputer chip-select generation

Datasheet Specifications

• Decoding: 3-to-8 line
• Feature: Built-in address latch
• Package: 16-pin DIP

For more background, see decoder and demultiplexer circuits: reference. Browse our full range of ICs and microcontrollers.

74137 3-to-8 Line Decoder/Demultiplexer with Address Latch

دائرة 74137 فك تشفير/موزع 3-إلى-8 خط بقفل عنوان مدمج، بتفك تشفير عنوان ثنائي 3 بت لواحد من 8 خطوط خرج مع الحفاظ على العنوان ثابت أثناء الاستخدام.

74137 – إزاي شغالة

عكس فك تشفير بسيط من غير قفل، قفل العنوان المدمج بتاعها بيلتقط ويحافظ على عنوان الاختيار 3 بت بأمر، مفيدة في أنظمة معالج دقيق بباص عنوان متعدد الإرسال حيث العنوان صالح على الباص لفترة قصيرة بس ومحتاج يتلتقط ويتحافظ عليه ثابت عشان فك التشفير يستخدمه طول باقي دورة الباص.

قفل العنوان المدمج بتاعها هو اللي بيميزها عن فك تشفير أبسط زي 74138 — ميزة مهمة فعلًا في أنظمة معالج دقيق كلاسيكية كانت بتستخدم باصات عنوان/بيانات متعددة الإرسال عشان توفر أرجل.

المواصفات الأساسية

• فك تشفير 3-إلى-8 خط بقفل عنوان مدمج
• مناسبة لأنظمة باص عنوان متعدد الإرسال
• خرج نشط-منخفض

الاستخدامات

• فك تشفير عنوان معالج دقيق باص متعدد الإرسال
• اختيار جهاز I/O مخطط بالذاكرة
• توليد اختيار شريحة ميكروكمبيوتر كلاسيكي

المواصفات الفنية

• فك التشفير: 3-إلى-8 خط
• الميزة: قفل عنوان مدمج
• التغليف: DIP بـ16 رجل

لمزيد من التفاصيل التقنية راجع دائرة فك التشفير والموزع على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
