74132

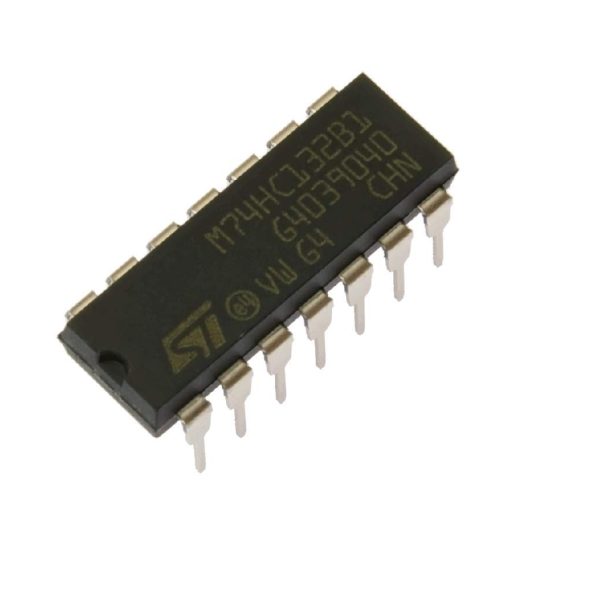

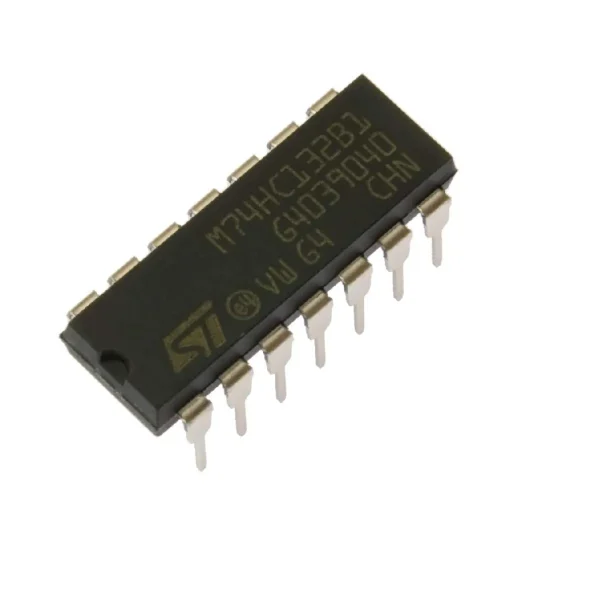

74132 Quad 2-Input NAND Gate with Schmitt-Trigger

The 74132 is a quad 2-input NAND gate IC with Schmitt-trigger inputs, four independent gates each with hysteresis for reliable operation on slow or noisy input signals.

74132 – How It Works

Like the 7413/7414 also in this catalog but with standard-supply-current 2-input NAND logic instead of a 4-input gate or plain inverter, each gate outputs LOW only when both inputs are HIGH, with the same Schmitt-trigger noise-immunity benefit that helps clean up marginal input signals before they reach downstream logic.

It occupies the same general-purpose Schmitt-trigger NAND role as the 7413 also in this catalog, but with 2 inputs per gate rather than 4 — pick whichever input count a specific circuit design requires.

Key Features

• 4 independent 2-input NAND gates
• Schmitt-trigger inputs for noise immunity
• Standard 74-series TTL logic family

Typical Applications

• Logic gating with noisy or slow input signals
• Switch/sensor debouncing combined with logic gating
• General-purpose digital logic design

Datasheet Specifications

• Gates: 4 independent 2-input NAND
• Input Type: Schmitt-trigger
• Package: 14-pin DIP

For more background, see Schmitt trigger circuits: reference. Browse our full range of ICs and microcontrollers.

74132 Quad 2-Input NAND Gate with Schmitt-Trigger

دائرة 74132 بوابة NAND رباعية بدخلين بمداخل شميت-تريجر، 4 بوابات مستقلة كل واحدة معاها هيستيريسيس لتشغيل موثوق على إشارات دخل بطيئة أو مشوشة.

74132 – إزاي شغالة

زي 7413/7414 الموجودين كمان في الكتالوج لكن بمنطق NAND بدخلين تيار تغذية قياسي بدل بوابة 4 مداخل أو عاكس بسيط، كل بوابة بتطلع LOW بس لما المدخلين يبقوا HIGH، بنفس فايدة مناعة ضجيج شميت-تريجر اللي بتساعد تنظف إشارات دخل هامشية قبل ما توصل لمنطق لاحق.

بتشغل نفس دور NAND شميت-تريجر للأغراض العامة زي 7413 الموجودة كمان في الكتالوج، لكن بدخلين لكل بوابة بدل 4 — اختار أنهي عدد مداخل تصميم دائرة معين محتاجه.

المواصفات الأساسية

• 4 بوابات NAND مستقلة بدخلين
• مداخل شميت-تريجر لمناعة الضجيج
• عائلة منطق TTL قياسية من سلسلة 74

الاستخدامات

• بوابة منطقية مع إشارات دخل مشوشة أو بطيئة
• إزالة ارتداد سويتش/حساس مدموجة مع بوابة منطقية
• تصميم منطق رقمي للأغراض العامة

المواصفات الفنية

• البوابات: 4 NAND مستقلة بدخلين
• نوع الدخل: شميت-تريجر
• التغليف: DIP بـ14 رجل

لمزيد من التفاصيل التقنية راجع دائرة شميت-تريجر على ويكيبيديا، وتصفح باقي الدوائر المتكاملة والمتحكمات المتوفرة عندنا.
